Aukštos įtampos kabelio atšakų dėžė (lauko perjungimo stotis)

„Deyan Electric“ yra profesionalus pramoninės elektros energijos tiekėjas, turintis integruotus mokslinius tyrimus ir plėtrą, gamybą ir aptarnavimą. Aukštos įtampos kabelių šakų dėžė (lauko perjungimo stotis) yra kompaktiška, atspari oro sąlygoms lauko perjungimo stotis, skirta 6–35 kV skirstomiesiems tinklams. Tai užtikrina saugų kabelių atšaką, prijungimą ir izoliaciją per visiškai izoliuotas kištukines jungtis, turinčias matomus atjungimo taškus ir patikimą įžeminimą. Šis erdvę taupantis sprendimas supaprastina tinklo išplėtimą ir priežiūrą.

Siųsti užklausą

Prekės aprašymas

Aukštos įtampos kabelių atšakų dėžė (lauko komutacinė stotis) yra kompaktiška, oro sąlygoms atspari lauko perjungimo stotis, skirta 6–35 kV skirstomiesiems tinklams, yra pažangus dujomis izoliuotas lauko žiedinis pagrindinis blokas, kuriame įdiegtos tarptautinių standartų technologijos. Aukštos įtampos kabelių atšakų dėžutės yra skirtos 12/24kV skirstomiesiems tinklams, turi visiškai sandarią SF6 izoliaciją, modulinę konstrukciją ir nereikalaujantį priežiūros, tinkantį atšiaurioms aplinkoms. Palaikydamas išplečiamas automatizavimo funkcijas, jis leidžia patikimai paskirstyti energiją pramoniniuose parkuose, miesto zonose ir komerciniuose centruose, tuo pačiu palengvindamas tinklo intelektą.

Produkto parametras ( specifikacija )

Projekto pavadinimas			Vienetas	Apkrovos jungiklis
Projekto pavadinimas			Vienetas	C apkrovos perjungimo blokas	F kombinuotas elektros blokas	V- grandinės pertraukiklio blokas
Nominali įtampa			kv	12/24	12/24	12/24
Vardinis dažnis			Hz	50	50	50
Nominali srovė			A	630	125	630
Nominali perdavimo srovė			A		1750
Vardinis izoliacijos lygis	1 min. maitinimo dažnio atsparumo įtampa (fazė-žemė)	pakaitomis, opozicijoje	KV		42/65
	1 min. maitinimo dažnio atsparumo įtampa (fazė-žemė)	Tarp pertraukų	KV		48/79
	Žaibo impulso įtampa	pakaitomis, opozicijoje	KV		75/125
	Žaibo impulso įtampa		KV		85/145
Nominali trumpojo jungimo pertraukimo srovė			kV	20	315	20
Nominali trumpojo jungimo uždarymo srovė			KA	50	80	50
Nominali trumpojo jungimo uždarymo srovė (įžeminimo jungiklis)			KA	50		50
Nominali trumpalaikė atsparumo srovė		Pagrindinė grandinė	kA	20	20	20
Nominali trumpalaikė atsparumo srovė		Įžeminimo jungiklis	KA	20	20	20
Įvertinta trumpalaikė trukmė		Pagrindinė grandinė	S	4		4
Įvertinta trumpalaikė trukmė		Įžeminimo jungiklis	S	4	4	4
Vardinė didžiausia atsparumo srovė		Pagrindinė grandinė	KA	50		50
Vardinė didžiausia atsparumo srovė		Įžeminimo jungiklis	KA	50	50	50
Vidinio lanko bandymas (vidaus degimo lanko bandymas)			A	630	20kA/0,5s	630
Nominali uždarojo ciklo pertraukimo srovė			A	630	Apribotas saugikliu	630
Nominali aktyviosios apkrovos pertraukimo srovė			A	10	Apribotas saugikliu	25
Vardinė kabelio įkrovimo ir trūkimo srovė			Antra	5000	17.4	3000
Mechaninis gyvenimas		Įkrovimo/atjungimo jungiklis	Antra	3000	5000	3000
		Įžeminimo jungiklis	Antra		3000	10000
		Vakuuminis grandinės pertraukiklis	Mpa
SF6 dujų slėgis (absoliutus slėgis 20 °C temperatūroje)					0.035
Metinis žaibo smūgio rodiklis					≤0,025% per metus
Oro kameros ir saugiklio vamzdžio apsaugos įvertinimas					IP67
Korpuso ir korpuso apsaugos įvertinimas					IP4X

Produkto ypatybės ir taikymas

Kompaktiškas lauko dizainas

Visiška aplinkos apsauga

Pažangi dujų izoliacijos technologija

Lanksti modulinė konfigūracija

Veikimas nereikalaujantis priežiūros

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

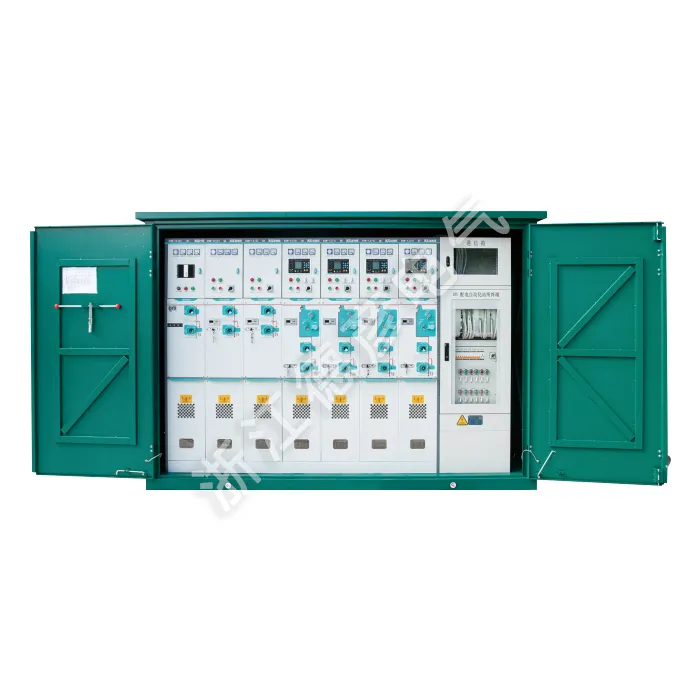

High Voltage Cable Branch Box (Outdoor Switching Station)
