Aukštos įtampos vietinis reaktyviosios galios kompensavimo įtaisas

„Deyan Electric“ yra profesionalus pramoninės elektros energijos tiekėjas, turintis integruotus mokslinius tyrimus ir plėtrą, gamybą ir aptarnavimą. Aukštos įtampos vietinis reaktyviosios galios kompensavimo įrenginys padidina tinklo stabilumą ir energijos kokybę dinamiškai valdydamas reaktyviosios galios srautą. Tai pagerina įtampos reguliavimą, sumažina perdavimo nuostolius ir padidina sistemos pajėgumą dėl automatinio kondensatoriaus / reaktoriaus perjungimo arba pažangios galios elektronikos.

Siųsti užklausą

Prekės aprašymas

Aukštos įtampos vietinės reaktyviosios galios kompensavimo įtaisas yra 6–10 kV/50 Hz vidaus blokas, skirtas trifaziams kintamosios srovės varikliams. Jis užtikrina lokalizuotą reaktyviosios galios kompensavimą automatiškai perjungiant kondensatorius, sinchronizuotus su variklio veikimu – įsijungiant paleidžiant ir atjungiant išjungiant.

Aukštos įtampos vietinio reaktyviosios galios kompensavimo įrenginys siūlo dvi konfigūracijas: supaprastintą versiją su saugikliu apsaugotu tiesioginiu prijungimu prie variklio gnybtų, ribojant srovę iki 90% variklio tuščiosios eigos srovės, kad būtų išvengta savaiminio sužadinimo viršįtampio (tipinis galios koeficientas 0,9); ir vakuuminio kontaktoriaus perjungimo modelis, palaikantis didesnę kompensavimo galią, pasiekiantis galios koeficientą, viršijantį 0,95. Pagrindiniai TBBJ aukštos įtampos vietinio reaktyviosios galios kompensavimo įrenginio pranašumai yra mažesni galios nuostoliai, geresnė įtampos kokybė ir geresnis variklio paleidimo efektyvumas, užtikrinantis geresnę kompensaciją, palyginti su centralizuotomis sistemomis.

Produkto parametras ( specifikacija )

Parametrų kategorija	Specifikacija
Elektros reitingai
Nominali įtampa	6 kV, 10 kV
Vardinis dažnis	50 Hz / 60 Hz
Kompensavimo pajėgumų diapazonas	100–5000 kvar (pritaikoma)
Spektaklis
Tikslinis galios koeficientas (po kompensacijos)	≥ 0,95
Reagavimo laikas	Kontaktoriaus pagrindu: < 100 ms TSC (tiristoriaus pagrindu): < 20 ms
Perjungimo metodas	Vakuuminio kontaktoriaus arba tiristoriaus jungiklio modulis (TSC)
Apsauga ir kontrolė
Kontrolės principas	Automatinis perjungimas, sinchronizuotas su variklio veikimu; reaktyviosios galios / galios koeficiento uždarojo ciklo valdymas.
Standartinės apsaugos	Viršsrovė, viršįtampis, žema įtampa, diferencialas, per didelė temperatūra, trumpasis jungimas
Pagrindinė funkcija	Apsaugo nuo savaiminio sužadinimo viršįtampio po variklio išjungimo.
Bendravimas	Pasirenkamas RS485/MODBUS-RTU arba Ethernet/IP
Standartai ir aplinka
Dizaino standartas	GB/T, IEC 62271
Montavimas	Vidinis
Aplinkos temperatūra	-10 °C iki +45 °C
Aukštis virš jūros lygio	≤ 1000 m (nuleidžiama aukščiau)

Produkto ypatybės ir taikymas

Tiksli lokalizuota kompensacija

Automatinis sinchronizuotas veikimas

Dvigubos konfigūracijos lankstumas

Savęs sužadinimo prevencija

Reikšmingas energijos optimizavimas

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

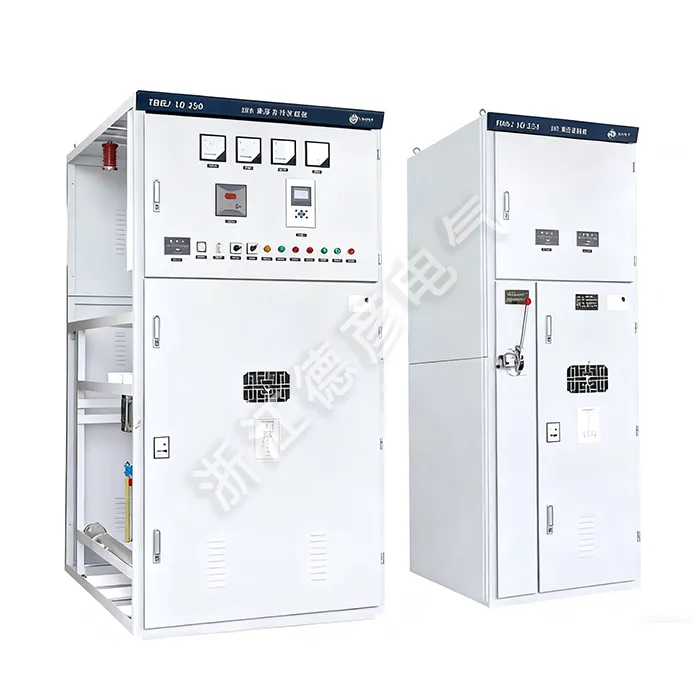

High Voltage Local Reactive Power Compensation Device
