Kodėl skirstomieji įrenginiai yra pagrindinis šiuolaikinių maitinimo sistemų mazgas?

Elektros energijos sistemoje,elektros energijos perdavimasnuo elektrinių iki galutinių vartotojų apima daugybę sudėtingų valdymo, paskirstymo ir apsaugos etapų. Šis procesas apima daug daugiau nei tiesiog laidų sujungimą; ji priklauso nuo sudėtingos, suderintos įrangos. Skirstomieji įrenginiai, tarnaujantys kaip svarbus elektros tinklo mazgas, atlieka funkcijas, kurios gerokai viršija paprastą „perjungimo“ sąvoką. Iš esmės tai yra metalu uždarytas agregatas, integruojantis kelis funkcinius blokus, kuriam pavesta atlikti pagrindines operacijas, tokias kaip grandinės sudarymas ir nutraukimas, būsenos stebėjimas, apsauga nuo gedimų ir energijos paskirstymas. Norint suprasti, kaip šiuolaikinės elektros energijos sistemos užtikrina saugų, patikimą ir lankstų energijos tiekimą, labai svarbu suprasti skirstomuosius įrenginius.

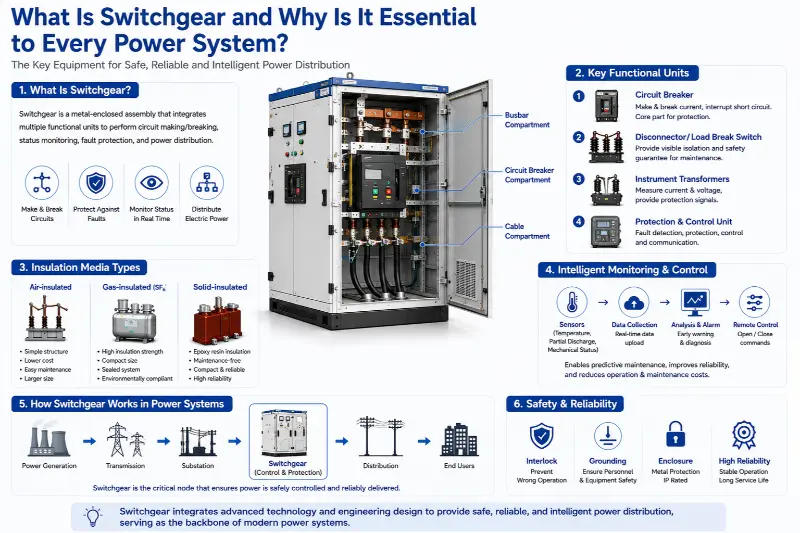

Pagrindinė skirstomųjų įrenginių vertė yra fizinis „izoliacijos“ ir „valdymo“ įgyvendinimas. Energijos sistemos turi atlaikyti įvairias veikimo sąlygas, įskaitant įprastą elektros energijos perdavimą ir dingimus, saugią izoliaciją atliekant įrangos techninę priežiūrą ir greitą atjungimą gedimų metu. Dėl mechaninio derinimo ir vidinių funkcinių mazgų elektrinio blokavimo skirstomieji įrenginiai standartizuoja ir užtikrina šias operacijas. Jo metalinis korpusas suteikia tvirtą apsauginę barjerą, fiziškai atskiriantį įtampinguosius komponentus nuo išorinės aplinkos ir personalo. Viduje pertvaros dar labiau padalija įrenginį į atskirus skyrius, tokius kaip šynų kamera, grandinės pertraukiklio kamera ir kabelio kamera. Ši konstrukcija užtikrina, kad įvykus gedimui viename skyriuje, jo poveikis išliks lokalizuotas, neleidžiant incidentui paūmėti. Ši modulinė, suskirstyta į skyrius dizaino filosofija sudaro pagrindą, kaip skirstomieji įrenginiai užtikrina bendrą sistemos stabilumą.

Kalbant apie funkcinę sudėtį, tipinis skirstomasis įrenginys yra ne tik viena įranga, bet ir miniatiūrinė sistema. Jį sudaro keli pagrindiniai funkciniai vienetai, veikiantys kartu:

1. Pagrindinis grandinės sudarymo ir pertraukimo įrenginys: pagrindinis komponentas čia yra grandinės pertraukiklis. Jis gali sudaryti ir nutraukti grandines normaliomis apkrovos sąlygomis; dar svarbiau, kad trumpojo jungimo ar didelės perkrovos atveju jo vidinis išjungimo mechanizmas leidžia automatiškai suveikti per milisekundes, nutraukiant gedimo srovę. Jo pertraukimo geba tiesiogiai lemia trumpojo jungimo gedimų, kuriuos gali valdyti skirstomieji įrenginiai, mastą.

2. Apsauginis izoliavimas ir matomas pertraukimo blokas: Šią funkciją pirmiausia atlieka atjungikliai (izoliatoriai) arba apkrovos pertraukimo jungikliai. Atjungikliai naudojami atsidarius grandinės pertraukikliui, kad būtų sukurtas aiškus, patikimas oro izoliacijos tarpas, užtikrinantis matomą įrangos priežiūros saugumą. Apkrovos pertraukimo jungiklius galima suskirstyti į tokias kategorijas: 1. Oro izoliacija: jie naudoja atmosferos slėgio orą kaip pagrindinę izoliacinę terpę. Privalumai yra paprasta struktūra, mažesnės išlaidos ir paprasta priežiūra. Trūkumai apima didelių gabaritų įrangos dydį; kadangi oro dielektrinis stiprumas yra palyginti mažas, saugumui užtikrinti reikalingi dideli elektriniai tarpai. Vidiniai komponentai taip pat yra jautrūs aplinkos veiksniams, tokiems kaip drėgmė ir dulkės.

3. Dujų izoliacija: sieros heksafluorido (SF6) dujos paprastai naudojamos kaip izoliacinė ir lanko gesinimo terpė. SF6 dujos pasižymi puikiomis izoliacinėmis ir lanko gesinimo savybėmis, todėl šią technologiją naudojantys skirstomieji įrenginiai gali būti labai kompaktiški ir maži plotai, kartu atsparūs išoriniams aplinkos trukdžiams. Tačiau ši technologija labai priklauso nuo dujų sandarinimo metodų; be to, SF6 yra stiprios šiltnamio efektą sukeliančios dujos, o jų regeneravimui ir šalinimui taikomos griežtos aplinkosaugos taisyklės.

4. Kieta izoliacija: kietos medžiagos, pvz., epoksidinė derva, naudojamos pirminės grandinės komponentams (pvz., grandinės pertraukikliams, skyrikliams) lieti arba įkapsuliuoti į vieną integruotą modulį. Ši technologija visiškai pašalina išorinės aplinkos poveikį ir leidžia eksploatuoti nereikalaujant priežiūros, o įrangos dydis patenka tarp oro ir dujų izoliacijos tipų. Iššūkis slypi itin aukštuose medžiagų apdirbimo ir šilumos išsklaidymo projektavimo reikalavimuose.

Šiuolaikinės skirstomųjų įrenginių konstrukcijos vis labiau pabrėžia būklės stebėjimą ir protingą valdymą bei priežiūrą. Tradiciniai periodinės priežiūros modeliai pereina prie nuspėjamosios priežiūros, pagrįstos būkle. Tai priklauso nuo įvairių spintoje sumontuotų jutiklių: temperatūros jutikliai stebi šilumos susidarymą kontaktuose ir šynų prijungimo vietose; dalinės iškrovos jutikliai nustato ankstyvos stadijos vidaus izoliacijos defektus; ir mechaninių charakteristikų jutikliai registruoja grandinės pertraukiklių atidarymo ir uždarymo greitį bei laiką. Surinkti duomenys įkeliami į užpakalinę sistemą, kurioje didelių duomenų analizė iš anksto įspėja apie galimus gedimus, leidžianti atlikti tikslinę priežiūrą; tai žymiai padidina maitinimo patikimumą ir sumažina eksploatavimo bei priežiūros išlaidas.

Skirstomieji įrenginiai neveikia atskirai; jo antrinė valdymo sistema tarnauja kaip neuroninė sąsaja integruojant į šiuolaikinius išmaniuosius tinklus. Standartiniais ryšio protokolais duomenys apie apsaugą, matavimus ir būseną gali būti perduodami pastočių automatizavimo sistemoms arba aukštesnio lygio dispečeriniams centrams. Jis taip pat gali gauti nuotolinio valdymo komandas, skirtas nuotoliniam atidarymo ir uždarymo operacijoms vykdyti. Ši dvikrypčio keitimosi informacija galimybė leidžia tinklo dispečeriams realiu laiku stebėti tinklo pakraščio veikimo būseną ir palengvina greitą gedimų izoliavimą ir maitinimo atstatymą – tai yra pagrindiniai elementai kuriant savaime išsigyjantį tinklą.

Kalbant apie įrengimą ir ilgalaikį veikimą, skirstomųjų įrenginių veikimą įtakoja daugybė veiksnių. Montavimo pagrindo lygumas, šynų jungčių priveržimo momentas ir įžeminimo tinklo patikimumas yra pradinės sąlygos, lemiančios jo eksploatacines savybes. Eksploatacijos metu vidiniai komponentai kaupia elektrinį ir mechaninį susidėvėjimą; jungtys gali atsilaisvinti dėl šiluminio plėtimosi/susitraukimo arba elektromagnetinių jėgų, todėl gali perkaisti; ir izoliacinės medžiagos laikui bėgant palaipsniui sensta. Net pažangiausia įranga reikalauja profesionalių patikrinimų, temperatūros stebėjimo ir dalinio iškrovimo bandymų, kad būtų galima stebėti jos būklės pokyčius.

Kaip kritinis maitinimo sistemos mazgas, skirstomieji įrenginiai įkūnija projektavimo filosofiją, kuriai būdinga didelė integracija, funkcinė specializacija ir dėmesys saugos dubliavimui. Nuo tvirtos išorinės metalinės dangos iki sudėtingos vidinės elektrinės logikos ir nuo pagrindinių fizinės izoliacijos principų iki pažangiausių išmaniųjų jutimo technologijų – kiekviena detalė tarnauja pagrindiniam tikslui: sukurti patikimus valdymo taškus ir saugos barjerus esant sudėtingiems energijos srautams. Gilus skirstomųjų įrenginių supratimas rodo, kad nuolatinio, stabilaus maitinimo šaltinio negalima laikyti savaime suprantamu dalyku; veikiau remiasi griežtu inžineriniu projektavimu ir nuolatine technologine evoliucija, slypinčia už daugybės tokios svarbios įrangos dalių. Šie įrenginiai, galintys sudaryti ir nutraukti grandines esant vardinei srovei ir atlaikyti specifines trumpojo jungimo sroves, dažnai suporuojami su saugikliais tam tikroms reikmėms. Mechaniniai arba elektriniai blokai tarp jų ir grandinės pertraukiklių yra labai svarbūs norint išvengti veikimo klaidų.
