Kokį įtampos lygio žiedo pagrindinį įrenginį reikėtų pasirinkti paskirstymo EPC projektams?

Įvairiuose platinimo EPC bendrosios rangos projektuose žiedinis pagrindinis blokas (RMU) veikia kaip pagrindinė paketinių pastočių ir dėžutės tipo pastočių aukštos įtampos sudedamoji dalis. Jo įtampos lygio pasirinkimas tiesiogiai lemia viso elektros paskirstymo sprendimo stabilumą, atitiktį ir projekto sąnaudas, be to, tai yra pagrindinis techninis rūpestis EPC pirkimų inžinieriams preliminaraus projektavimo etape. Daugelis EPC generalinių rangovų iškelia klausimą ankstyvoje užklausos stadijoje: kokį įtampos lygio žiedinį pagrindinį bloką pasirinkti paskirstymo EPC projektams?

Įsikūręs Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.specializuojasi vidutinės įtampos elektros paskirstymo įrangos tyrime ir plėtroje bei gamyboje. Tiekiame IEC reikalavimus atitinkančius SF6 dujomis izoliuotus ir ekologiškus kietos izoliacijos žiedinius pagrindinius blokus, europietiško tipo paketinių dėžių pastotes, surenkamas kabinos tipo pastotes ir visą spektrą elektros paskirstymo įrangos. Ilgą laiką aptarnaujame pasaulinius EPC generalinius rangos klientus ir teikiame individualius RMU atrankos sprendimus įvairiems platinimo projektams.

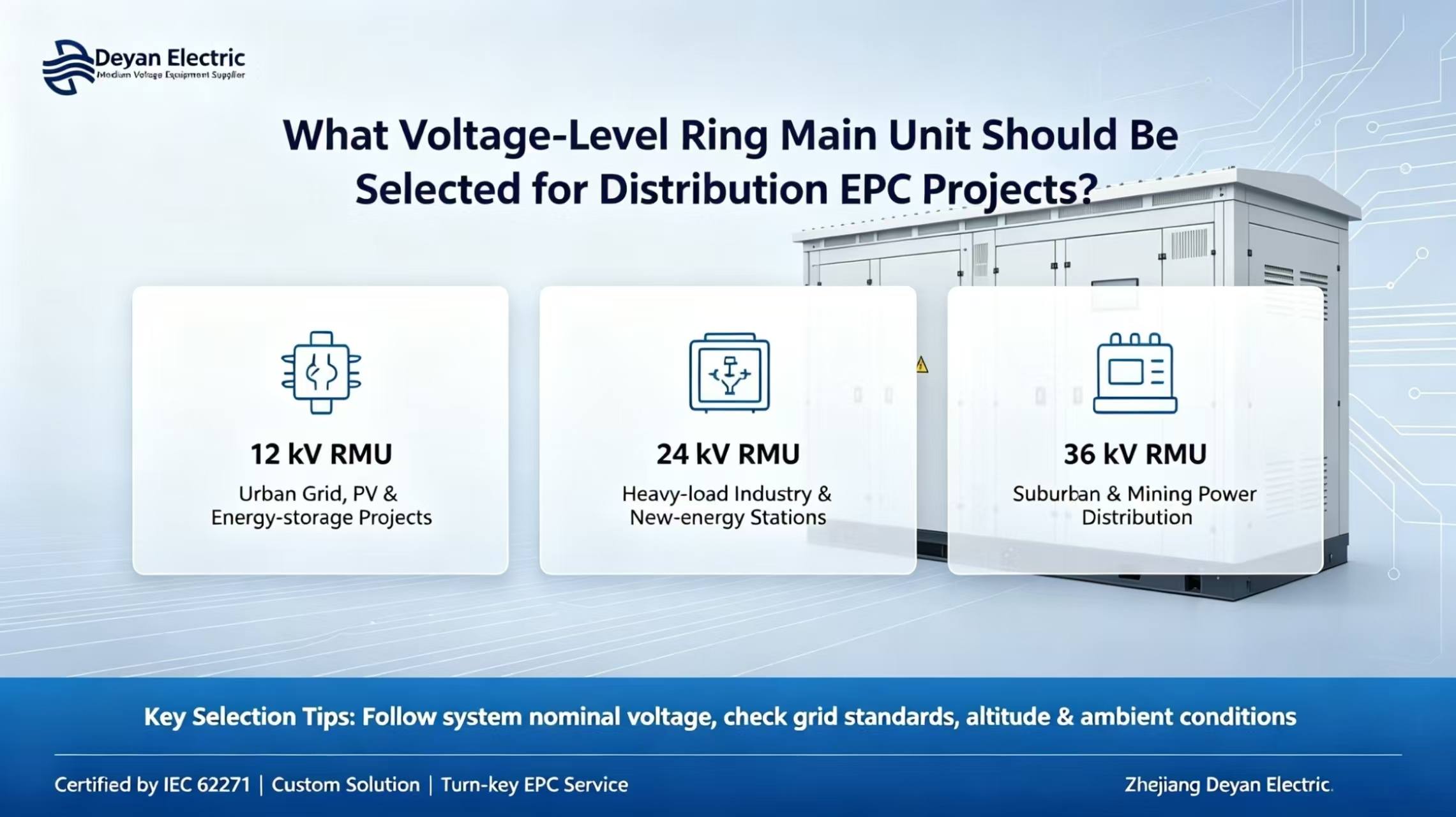

Nuoroda apie pagrindinio žiedo-pagrindinio bloko įtampos lygio pasirinkimą paskirstymo EPC projektuose

12 kV (10 kV sistema)

12 kV žiedinis pagrindinis blokas yra pagrindinis modelis, plačiai naudojamas pasauliniuose paskirstymo EPC projektuose. Jis plačiai taikomas miesto paskirstymo tinklų renovacijai, pramoninių parkų elektros paskirstymui, PV ir energijos kaupimo tinklų sujungimui bei mažų ir vidutinių paketų pastotėms. Dėl didelio moduliškumo ir valdomų sąnaudų šis RMU tinka daugeliui įprastų žiedinio maitinimo šaltinių architektūrų su 20 kA / 25 kA trumpojo jungimo atsparumo srovėmis. Tai taip pat dažniausiai užduodama EPC projektų specifikacija.

24 kV

24 kV žiediniai magistraliniai blokai dažniausiai naudojami pramoninėms zonoms su didesnėmis apkrovomis ir ilgesniais energijos perdavimo atstumais, taip pat naujos energijos surinkimo stotims. Palyginti su 12 kV sprendimu, jis sumažina linijų nuostolius ir investicijas į kabelių skerspjūvius, todėl tinka didelės talpos EPC bendrosios rangos projektams. Tam reikia aukštesnių įrangos izoliacijos klasių ir sustiprintos spintos konstrukcijos, o bendra kaina yra didesnė nei 12 kV žiedinio pagrindinio bloko.

36 kV (33 kV sistema)

36 kV žiediniai magistraliniai blokai yra naudojami tolimojo priemiestinio skirstomojo tinklo, didelio masto kasyklų ir tolimojo elektros energijos tiekimo EPC darbams. Patekę į vidutinės aukštos įtampos paskirstymo kategoriją, jie dažniausiai naudojami kartu su didelės talpos paketinėmis pastotėmis ir kelia aukštesnius reikalavimus izoliacijai, vidinei lanko apsaugai ir gamyklos priėmimo testui (FAT).

Pagrindinis atrankos principas:Žiedinio pagrindinio bloko vardinė įtampa turi būti nustatoma pagal projekto vardinę sistemos įtampą, o ne tik pagal transformatoriaus galingumą. Prieš galutinai nustatydami žiedinio pagrindinio įrenginio vardinę įtampą, EPC klientai pirmiausia turi patvirtinti vietinius tinklo standartus, sistemos trumpojo jungimo parametrus, projekto aukštį, aplinkos temperatūrą ir drėgmės sąlygas.

Papildomi aspektai renkantis EPC projekto įrangą

Be įtampos lygio, EPC generaliniai rangovai, pirkdami žiedinius pagrindinius įrenginius, taip pat turi atkreipti dėmesį į gaminio standartus, prisitaikymą prie aplinkos ir pilnos komplektacijos pristatymo galimybes:

Sertifikavimo reikalavimai:Gaminiai turi atitikti IEC 62271 serijos tarptautinius standartus. Turi būti prieinami visi tipo bandymų ataskaitų ir CE sertifikatų rinkiniai, kad būtų galima peržiūrėti projekto brėžinius ir atlikti gamyklos priėmimo bandymą.

Prisitaikymas prie aplinkos:Galima pritaikyti lauko IP54 apsaugos laipsnį, antikondensacines temperatūros valdymo sistemas ir antikorozines pakrančių zonų dangas, kad būtų galima prisitaikyti prie sudėtingų eksploatavimo sąlygų, tokių kaip aukšta temperatūra, didelė drėgmė ir didelis aukštis.

Visiškas pagalbinių sprendimų rinkinys:„Deyan Electric“ gali tiekti atskirus žiedinius pagrindinius blokus, taip pat integruotų paketinių pastočių „iki raktų“ sprendimus, derinančius RMU, transformatorius ir žemos įtampos spintas. Pristatymas vienu langeliu sumažina EPC klientų komunikacijos išlaidas, atsirandančias dėl daugiašalių pirkimų ir derinimo paleidimo.

Išmanusis atnaujinimas:FTU išmanieji terminalai yra neprivalomi gedimų vietos ir nuotolinio stebėjimo funkcijoms realizuoti, tinkami išmaniųjų skirstomųjų tinklų ir naujos energijos tinklo prijungimo EPC projektams.

Išvada

Įtampos lygio pasirinkimas yra pagrindinis žiedo pagrindinio bloko specifikacijų nustatymo žingsnis. Netinkamas pasirinkimas gali sukelti rimtų pavojų, pvz., nesėkmingą tinklo priėmimą, įrangos perkrovą ir projekto vėlavimą. „Zhejiang Deyan Electric Co., Ltd.“, turinti profesionalią elektros inžinerijos techninę komandą, gali teikti žiedinio pagrindinio bloko įtampos parinkimo paslaugas ir pirminės schemos projektavimą, pagrįstą EPC projekto brėžiniais ir vietinių tinklų specifikacijomis. Palaikomas ODM pritaikymas, kad būtų pateikti stabilūs ir patikimi vidutinės įtampos energijos paskirstymo sprendimai pasauliniam paskirstymo EPC projektams.
