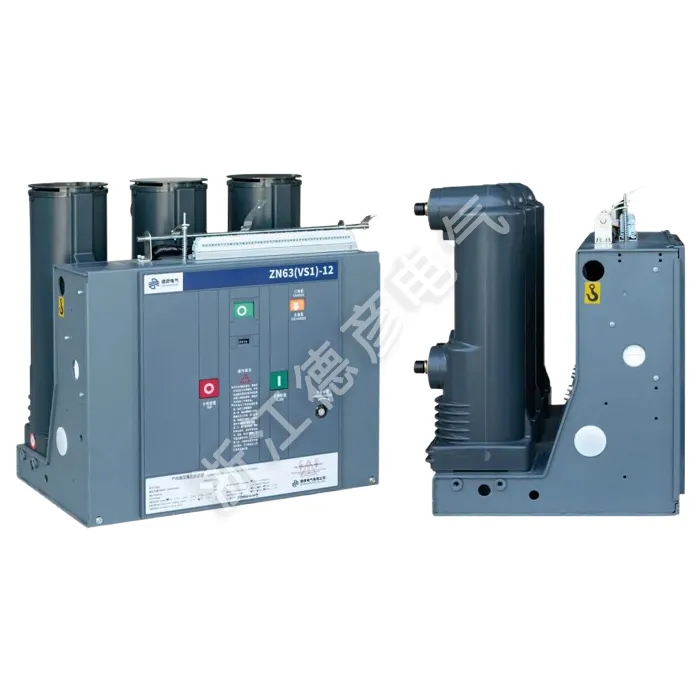

Fiksuotas vidaus aukštos įtampos vakuuminis grandinės pertraukiklis

„Deyan Electric“ yra profesionalus tiekėjas, turintis didelę pramoninių elektros prietaisų gamybos patirtį. Fiksuotas vidaus aukštos įtampos vakuuminis grandinės pertraukiklis, skirtas 12 kV sistemoms. Naudojant pažangią vakuumo pertraukimo technologiją, jis užtikrina patikimą srovės nutraukimą, minimalią techninę priežiūrą ir didesnį saugumą. Kompaktiškas ir universalus, idealiai tinka elektros paskirstymui ir apsaugai įvairiose pramonės ir komunalinėse srityse.

Siųsti užklausą

Prekės aprašymas

Fiksuotas patalpų vakuuminis grandinės pertraukiklis yra trifazis kintamosios srovės 50 Hz, 12KV patalpų skirstomasis įrenginys. Jis tinka pramonės įmonių, elektrinių, pastočių ir elektros įrenginių valdymui ir apsaugai, tinka dažnoms eksploatavimo vietoms. Veikimo mechanizmas ir grandinės pertraukiklio korpusas yra integruoti. Jis gali būti suprojektuotas kaip stacionarus montavimo blokas arba turėti specialų įjungimo mechanizmą, kad būtų galima naudoti stalčių. Pagrindinė fiksuoto vidaus vakuuminio grandinės pertraukiklio grandinės dalis gali turėti integruotą tvirtą gnybtų stulpą, kad grandinės pertraukiklis būtų miniatiūrizuotas, patikimas ir nereikalauja priežiūros. Jis gali būti komplektuojamas su KYN28-12(GZS) tipo vidutinio montavimo stalčių tipo komutacinėmis spintomis, o fiksuoto tipo taip pat galima naudoti XGN fiksuoto tipo skirstomojoje spintelėje.

Produkto parametras ( specifikacija )

Serijos numeris	Vardas		Vienetas	Duomenys
1	Nominali įtampa		kV	12
2	Maksimali darbinė įtampa		KV	12
3	Nominali srovė		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominali trumpojo jungimo pertraukimo srovė (vardinė terminio stabilumo srovė – RMS)		KA	20/25	31.5		40
5	Nominali trumpojo jungimo uždarymo srovė (didžiausia)		KA	50/63	80		100
6	Nominali didžiausia atsparumo srovė (vardinė dinaminio stabilumo srovė – didžiausia)		KA	50/63	80		100
7	4S vardinė trumpojo jungimo atsparumo srovė		KA	20/25	31.5		20/25
8	Vardinis izoliacijos lygis	Atsparumas darbinei įtampai (prieš ir po vardinio trūkimo) / 1 min. galios dažnio įtampos atsparumas	KV	42 žemė (48 pertrauka)
		Atsparumo įtampa (prieš ir po vardinio trūkimo) / Didžiausia vardinė žaibo impulso atsparumo įtampa		75 žemė (85 lūžis)
9	Vardinis terminio stabilumo laikas		S	4
10	Nominali veikimo seka			Atskirai -0.3S - Kombinuotas -180S - Kombinuotas
11	Mechaninis gyvenimas		Antra	20000
12	Vardinis trumpojo jungimo pertraukimo srovės pertraukų skaičius		Antra	50
13	Veikimo mechanizmas vardinė uždarymo įtampa (DC)		v	AC, DC 110 220
14	Veikimo mechanizmo vardinė atidarymo įtampa (DC)		v	AC, DC 110 220
15	Kontaktų tarpas		mm	11±1
16	Viršutinė eiga (kontaktinės spyruoklės suspaudimo ilgis)		mm	3,5±0,5
17	Trifazis uždarymo ir atidarymo atšokimo laikas		ms	≤2
18	Kontakto atmetimo laikas uždarymo metu		ms	≤2
19	Vidutinis važiavimo greitis		m/s	0,9-1,2
	Vidutinis uždarymo greitis		m/s	0,5-~0,8
20	Atidarymo laikas	Esant maksimaliai darbinei įtampai	S	≤0,05
21		Esant minimaliai darbinei įtampai		≤0,08
22	Uždarymo laikas		S	0.1
23	Kiekvienos fazės pagrindinės grandinės varža		μΩ	630 ≤50		1250 ≤ 45
24	Leidžiamas judančių ir stacionarių kontaktų bendras susidėvėjimo storis		mm	3

Produkto ypatybės ir taikymas

Pažangus vakuumo pertraukimas

Fiksuotas ir kompaktiškas dizainas

Aukštas saugumas ir patikimumas

Pavasario veikimo mechanizmas

Universalus pritaikymo spektras

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

Fixed Indoor High-Voltage Vacuum Circuit Breaker
