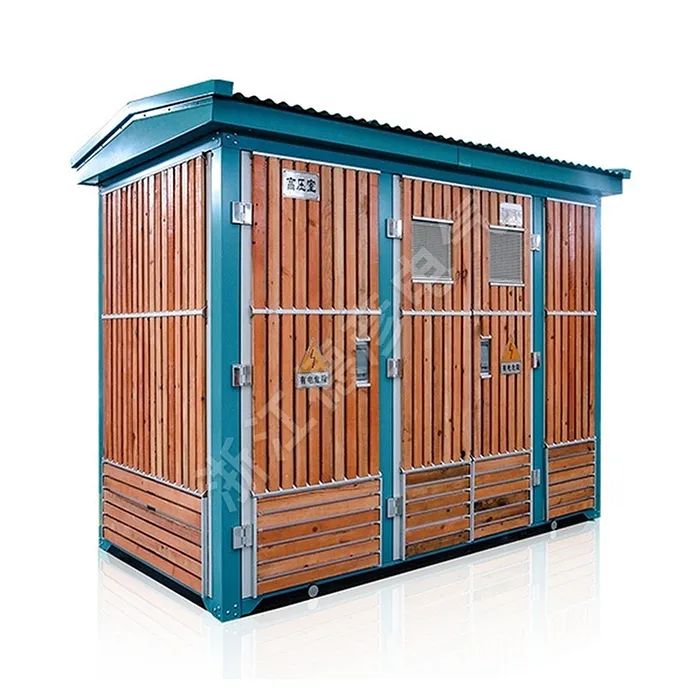

Aukštos/žemos įtampos surenkama pastotė

„Deyan Electric“ yra profesionalus tiekėjas, turintis didelę pramoninių elektros prietaisų gamybos patirtį. Aukštos/žemos įtampos surenkama pastotė yra kompaktiškas, visiškai uždaras ir patikrintas tipas, skirtas nuo 12 kV iki 400 V elektros paskirstymui. Šis „plug and play“ įrenginys sujungia transformatorių, HV/LV skirstomąją įrangą ir valdymo sistemas į vieną tvirtą ir oro sąlygoms atsparų korpusą. Jis užtikrina patikimą energijos tiekimą, padidintą saugą ir idealiai tinka greitam naudojimui mieste, pramonėje ir komercinėse srityse

Siųsti užklausą

Prekės aprašymas

Aukštos / žemos įtampos surenkamoji pastotė plačiai naudojama miesto tinklo atnaujinimuose, gyvenamosiose bendruomenėse, aukštybiniuose pastatuose, pramonės ir kasybos objektuose, viešbučiuose, prekybos centruose, oro uostuose, geležinkeliuose, naftos telkiniuose, dokose, greitkeliuose ir laikinuose maitinimo įrenginiuose, skirtuose tiek vidaus, tiek lauko reikmėms.

Aukštos/žemos įtampos surenkamoji pastotė yra visiškai integruotas, kompaktiškas sprendimas vidutinei įtampai (pvz., 12 kV arba 40,5 kV) transformuoti į žemą įtampą (400 V). Šis „plug-and-play“ įrenginys sujungia transformatorius, HV/LV skirstomuosius įrenginius ir valdymo sistemas tvirtame, oro sąlygoms atspariame korpuse. Jis užtikrina patikimą energijos paskirstymą, leidžia greitai įdiegti vietoje su minimaliais civiliniais darbais ir idealiai tinka miesto, pramonės ir atsinaujinančios energijos reikmėms.

Produkto parametras ( specifikacija )

● Pakrovimo jungiklio techninės specifikacijos

Serijos numeris	Vardas	Vienetas	FKN12-12 apkrovos jungiklis	FZN25-12 Vakuuminės apkrovos jungiklis
1	Nominali įtampa	kV	10
2	Maksimali darbinė įtampa	kV	12
3	Vardinis dažnis	Hz	50
4	Nominali srovė	A	630
5	Nominali trūkimo apkrovos srovė	A	630
6	Šiluminio stabilumo srovė (RMS)	kA/S	20/2	20/4
7	Dinaminė stabilumo srovė	kA	50	50
8	Trumpojo jungimo uždarymo srovė (pika)	KA	50	50
9	Pilnos apkrovos laužymo ciklai	Antra	20	10000
10	Mechaninis gyvenimas	Antra	2000	10000
11	1 min. maitinimo dažnio atsparumo įtampa (fazė-fazė ir fazė-žemė)	kV	42	42
12	Žaibo impulso įtampa (santykinė ir į žemę)	kV	75	75

● Techninės aukštos įtampos saugiklių specifikacijos

Serijos numeris		Nominali įtampa (kV)	Pertraukimo srovė (A)	Pertraukimo srovė (KA)	Saugiklio įvertinimas (A)
JK modelis	Buitinis modelis	Nominali įtampa (kV)	Pertraukimo srovė (A)	Pertraukimo srovė (KA)	Saugiklio įvertinimas (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Pastaba: nustatoma pagal tai, ar yra įdiegtas smogtuvas. N reiškia, kad nėra puolėjo, A reiškia, kad puolėjas dalyvauja.

Serijos numeris	Kelionės įrenginio tipas	Išjungimo bloko A vardinė srovė	Pertraukimo galia kA (AC 380V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Šiluminis-elektromagnetinis arba elektroninis	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Protingas	2000,2500,3200	100

Produkto ypatybės ir taikymas

Kompaktiškas, integruotas „Plug-and-Play“ dizainas

Tvirtas ir oro sąlygoms atsparus korpusas

Aukštas saugumas ir patikimumas

Puikus transformatoriaus našumas

Lanksti konfigūracija ir lengva priežiūra

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

High/Low Voltage Prefabricated Substation
