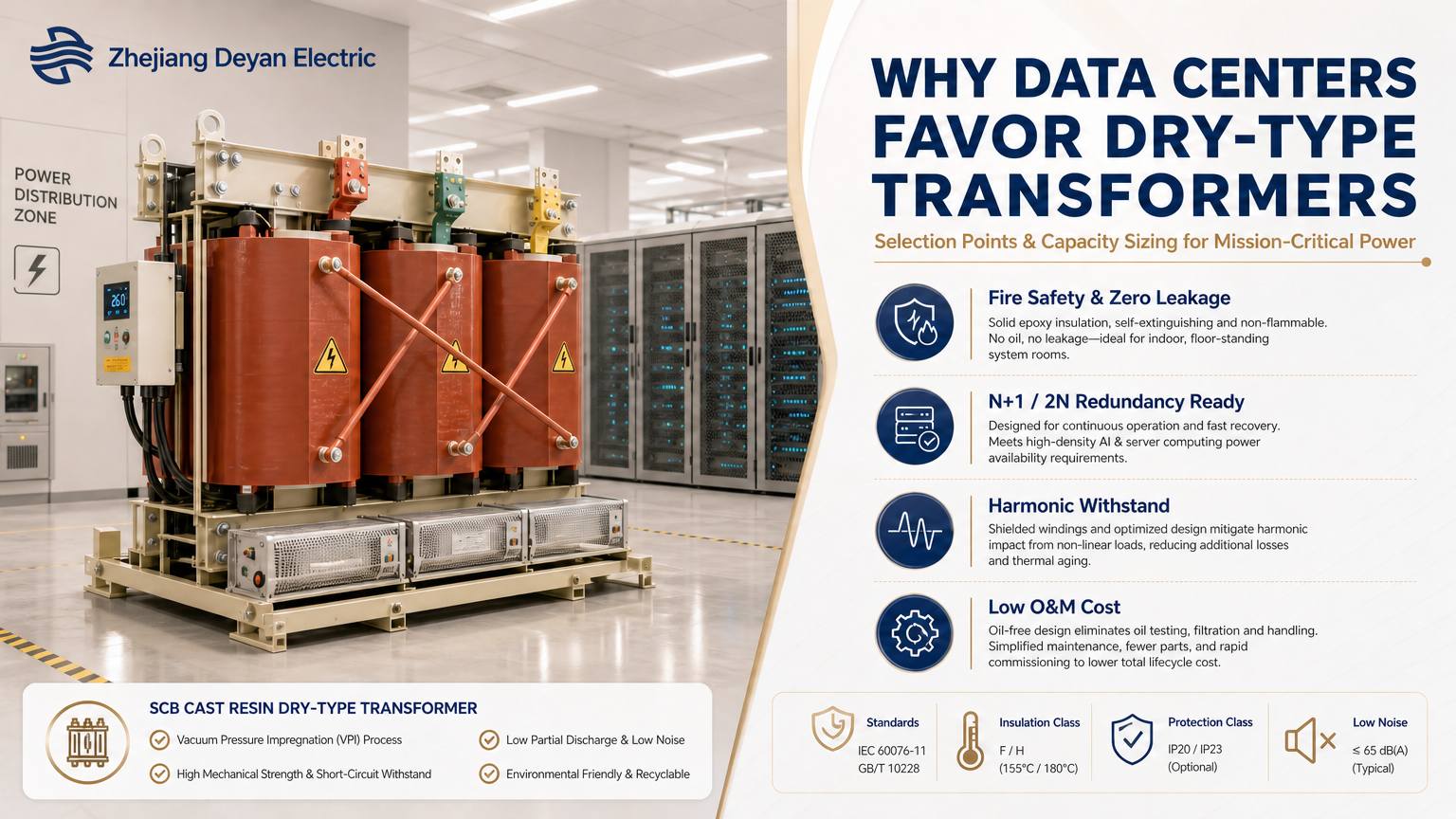

Kodėl duomenų centrai teikia pirmenybę sauso tipo transformatoriams?

Pasirinkimo taškai ir talpos įvertinimas

Duomenų centrai renkasi sausojo tipo transformatorius ne todėl, kad sausieji yra pigesni, o todėl, kad daugumoje duomenų centrų tepalinių transformatorių paprasčiausiai negalima montuoti – ir jie niekada nepraeitų priešgaisrinės patikros. Sauso tipo transformatoriuose nėra degiojo izoliacinio skysčio ir jie nekelia nuotėkio pavojaus, todėl juos galima statyti tiesiai į grindų paskirstymo patalpą ar net šalia įrangos patalpos. Tikrasis sunkumas yra ne „sausas ar alyvos tipas“, o kaip apskaičiuoti galią, kiek leisti temperatūros kilimo ribą, kaip elgtis su harmonikomis ir kaip transformatorius ir skirstomieji įrenginiai turėtų veikti kartu.

Trys griežti apribojimai, visi jie yra inžinerinės sąlygos, o ne nuostatos

1. Gaisrų prevencija ir priešgaisrinė apžiūra

Į alyvą panardinto tipo viduje yra degus izoliacinis skystis; gedimas gali sukelti alyvos išmetimą ir gaisrą, o tam paprastai reikia tam skirtos transformatorinės, priešgaisrinių sienų, alyvos laikymo duobės arba alyvos nutekėjimo įrenginių ir turi atitikti gaisro atskyrimo atstumus. Sauso tipo transformatoriuose naudojama kieta izoliacija – epoksidinės dervos liejimas arba vakuuminis slėginis impregnavimas (VPI) – neturi degių skysčių, turi žymiai mažesnę ugnies apkrovą ir gali būti montuojami arti apkrovos centro.

2. Montavimo padėtis ir transportavimas

Pagrindinės duomenų centro apkrovos yra viršutiniame aukšte, įrangos patalpos viduje. Į alyvą panardintus įrenginius riboja alyvos svoris, alyvos laikymo patalpos ir kėlimo sąlygos, todėl juos labai sunku išdėstyti grindyse; sauso tipo agregatai yra lengvesni, juos galima perkelti į pastatą dalimis, todėl juos galima statyti tiesiai į paskirstymo patalpą.

3. O&M kaina

Tepaluose panardintuose įrenginiuose reikia reguliariai tirti ištirpusias dujas ir tikrinti alyvos lygį bei nuotėkį; sauso tipo įrenginiuose iš esmės nereikalaujama su alyva susijusios priežiūros ir tereikia dėmesio temperatūros kontrolei, ventiliatoriams ir švarai.

Trys pagrindiniai sausojo tipo transformatorių pritaikymo taškai duomenų centruose

Sauso tipo transformatoriai duomenų centruose daugiausia taikomi trimis scenarijais:

• Vidutinės įtampos įeinančios pusės pagrindinis sumažinimas:Nešioti visą svetainės apkrovą su didžiausia talpa, paprastai sukonfigūruojama kaip 2N arba N+1.
• UPS priekinės dalies ir grindų paskirstymas:Maža talpa vienam vienetui, bet didelis kiekis, todėl reikalingas stabilus veikimas ir kompaktiškas montavimas.
• Surenkamieji slydimai ir moduliniai duomenų centrai:Išoriniai matmenys tiesiogiai lemia gaubto dydį, todėl transformatoriaus pasirinkimas turi būti sinchronizuotas su visa konstrukcija.

Vaidmenų pasiskirstymas tarp sauso tipo ir alyvos transformatorių

Pagrindiniai duomenų centro sausojo tipo transformatorių pasirinkimo taškai

Transformatorių pasirinkimas duomenų centrui negali būti pagrįstas vien pajėgumu; jis turi būti visapusiškai įvertintas pagal apkrovos lygį, atleidimo architektūrą, veiklos aplinką ir sertifikavimo standartus.

Apkrovos perteklius ir N+1 / 2N architektūra

Pagrindinė duomenų centrų maitinimo architektūra yra N+1 arba 2N perteklius. Transformatoriaus dydis negali būti tiesiogiai pritaikytas prie visos serverio apkrovos; atleidimas visada turi būti rezervuotas. Pavyzdžiui: jei bendrai IT apkrovai reikia 2000 kVA ir bus priimta N+1 architektūra, būtų sukonfigūruoti trys 1000 kVA transformatoriai, kad sugedus vienam, likę du galėtų nešti visą apkrovą ir skaičiuoti be pertrūkių.

Izoliacijos tipas: epoksidinio liejimo sauso tipo transformatoriai yra pirmasis pasirinkimas

Beveik visuose duomenų centruose naudojami epoksidiniai liejiniai sauso tipo transformatoriai. Apvijos sandarios epoksidine derva, todėl jos yra atsparios drėgmei, užteršimui ir trumpojo jungimo poveikiui. Palyginti su atviro tipo sausaisiais transformatoriais, jie yra atsparesni aplinkos trikdžiams ir puikiai tinka surenkamiems slydimo scenarijus.

Temperatūros kilimo ir varžos įtampos parametrai

• Temperatūros kilimo klasė:Dažniausiai naudojama F klasė (155 ℃) ir H klasė (180 ℃); duomenų centrai teikia pirmenybę H klasei dėl didesnės perkrovos galimybės.
• Impedanso įtampa:Paprastai 4–6 %; impedanso vertė turi įtakos trumpojo jungimo srovei ir turi būti suderinta su priešais esančiais skirstomųjų įrenginių apsaugos įtaisais, kad trumpojo jungimo poveikis nepažeistų jautrių IT apkrovų.

Aušinimo būdas: AF/AN

AN natūralus oro aušinimas tinka normalioms apkrovoms; AF priverstinis oro aušinimas gali trumpam (paprastai 30–50%) padidinti pajėgumą, kad būtų galima įveikti trumpalaikę perkrovą, kurią sukelia kompiuterių plėtra – duomenų centrai labai vertina šią galimybę.

Sertifikavimas ir atitiktis

Užjūrio projektams turi būti patvirtinti IEC standartai ir pateiktas CE sertifikatas; kai kuriuose regionuose reikia papildomų bandymų ataskaitų. Taip pat reikia atkreipti dėmesį į apsaugos nuo patekimo laipsnį IP20/IP30 – IP30 rekomenduojama naudoti korpusams, kuriuose yra daug dulkių.

Harmoninio atsparumo galimybė

Serveriai ir UPS sistemos yra nelinijinės apkrovos ir sukuria dideles harmonikas. Renkantis reikia atkreipti dėmesį į transformatoriaus harmoninį atsparumą; Norint sumažinti harmoningą kaitinimą ir išvengti nenormalaus temperatūros kilimo bei transformatoriaus senėjimo, galima pasirinkti sumažintą dizainą arba gaminius su ekranuojančiomis apvijomis.

Duomenų centro sausojo tipo transformatorių talpos įvertinimo metodas

Pajėgumų įvertinimas yra preliminarios projekto kainos ir schemos projektavimo pagrindas; bendraujant su EPC klientais užsienio prekyboje, ši logika gali būti naudojama greitiems skaičiavimams.

Pagrindinė formulė:
Transformatoriaus vardinė galia (kVA) = bendra apskaičiuotoji aktyvioji galia (kW) ÷ Galios koeficientas ÷ Sutapimo koeficientas

Įvertinimo žingsniai

1. Susumavus bendrą IT įrangos suvartojamą elektros energiją + pagalbinių patalpų apkrovas (oro kondicionavimas, apšvietimas, priešgaisrinė apsauga ir kt.), kad gautumėte bendrą aktyviąją galią.
2. Duomenų centrų apkrovos galios koeficientas paprastai laikomas 0,9.
3. Sutapimo koeficientas: ne visi serveriai veikia visa apkrova vienu metu, paprastai laikoma 0,8–0,9.
4. Rezervinis perteklius: rezervuokite papildomą perteklinį pajėgumą pagal N+1/2N architektūrą.
5. Sumažinimo svarstymai: esant aukštai temperatūrai ir dideliam aukščiui, sausojo tipo transformatorių vertė turi būti sumažinta, todėl talpos įvertinime palikite atsargą.

Pastaba:Pajėgumų įvertinimas yra tik preliminari schemos nuoroda; galutinį modelį turi patvirtinti projektavimo institutas, atsižvelgdamas į trumpojo jungimo srovę, harmonikas ir vietinius elektros kodus.

Išvada

Duomenų centrai teikia pirmenybę sauso tipo transformatoriams, nes pirmiausia pasirenkama sauga, supaprastintas valdymas ir valdymas bei tinkamumas surenkamų slydimo integravimui. Sprogimo AI skaičiavimo projektų fone EPC pirkimas užsienyje nebėra orientuotas tik į kainą – perteklinis dizainas, harmoninio atsparumo galimybė, prisitaikymas prie aplinkos ir IEC/CE sertifikatas yra svarbesni. Pajėgumų įvertinimas turi apjungti IT apkrovą, sutapimo koeficientą ir atleidimo architektūrą; Vykdant duomenų centrų projektus Artimuosiuose Rytuose ir Pietryčių Azijoje, taip pat reikia atsižvelgti į nuvertėjimą, kurį sukelia aukšta temperatūra ir daug dulkių.
