Bendrosios paskirties vieno vamzdžio keitiklis

„Deyan Electric“ yra profesionalus tiekėjas, turintis didelę pramoninių elektros prietaisų gamybos patirtį. Jo LNC500 bendrosios paskirties vieno vamzdžio keitiklis pasižymi aukšta kokybe, dideliu galios tankiu ir visomis funkcijomis. Turėdamas gerą kainos pranašumą perkant dideliais kiekiais, jis palaiko „Modbus“ ir tenkina įvairius poreikius, kurių verta pirkti.

Siųsti užklausą

Prekės aprašymas

LNC500 serijos bendrosios paskirties inverteriniai vieno vamzdžio dažnio keitikliai sukurti remiantis visiškai nauja programine ir technine platforma. Siekiant geriau patenkinti mechaninės įrangos, pvz., staklių, spausdinimo, tekstilės, cheminio pluošto, akmens medžiagų ir graviravimo, rinkos poreikius, ši dažnio keitiklių serija pasižymi dideliu galios tankiu, pilnomis apsaugos funkcijomis ir visapusiškomis taikymo funkcijomis. Jis palaiko standartinį Modbus ryšio protokolą (Pastaba: dažnio keitikliams, kurių galia 7,5kW 380V ir mažesnė bei 5,5kW 220V ir mažesnė, ryšio sąsaja yra nepriklausomoje ryšio kortelėje. Pateikiant užsakymą, jei pažymėsite "ryšio kortelę", bus įtraukta ir standartinė 485 ryšio funkcija. Dažnio keitikliai su galia 37V.5kW ir daugiau.8V.5kW. 220 V yra su standartine 485 ryšio funkcija). Galios diapazonas:0,75kW-5,5kW-220V,0,75kW-37kW-380V.

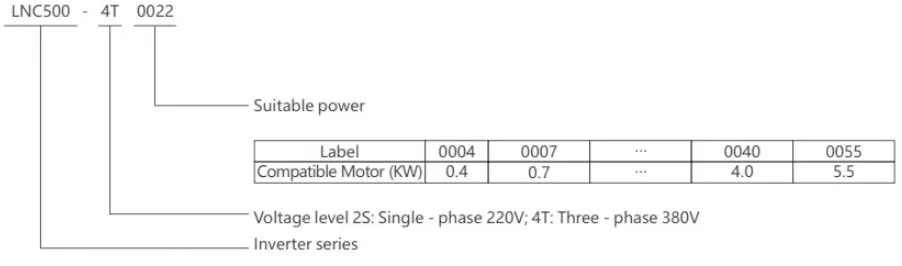

Modelio reikšmė

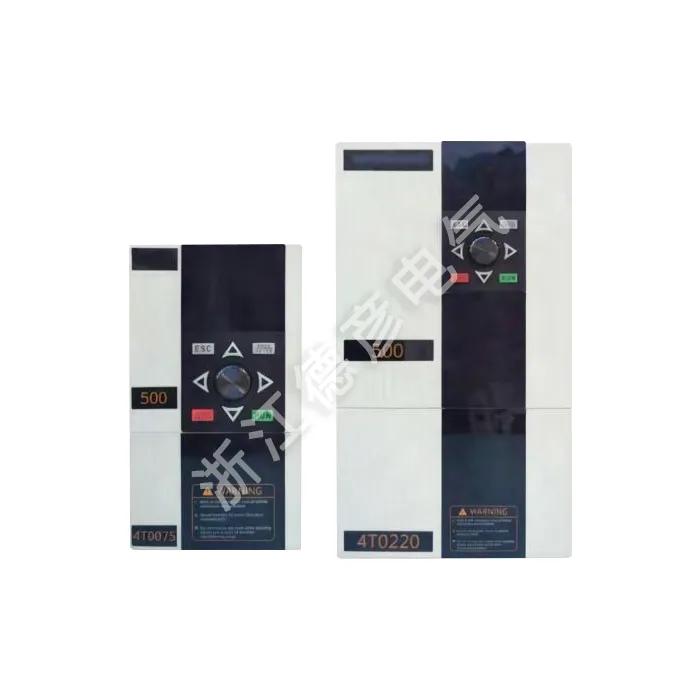

LNC500 General-Purpose Inverter (Single-Tube)

Mašinų modelių sąrašas

Dažnio keitiklio įtampa ir galia	Bendrosios paskirties apkrova
Dažnio keitiklio įtampa ir galia	Nominali talpa (kVA)	Nominali išėjimo srovė (A)	Taikoma variklio galia (kw)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4,0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7,5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Techninės specifikacijos

Prekė			Specifikacija
Įvestis	Įtampos dažnis		Trifazis 380V50/60Hz	Vienfazis 220V50/60Hz
	Įtampos svyravimas		Trifazis 300V～460V	Vienfazis 170V~270V
Išvestis	Įtampos diapazonas		4T#serija:0～380V	2S# serija: 0～220V
	Dažnių diapazonas		0 ~ 600 Hz
	Perkrovos pajėgumas		110 % ilgalaikiam; 150 % 1 minutę; 180 % 2 sekundėms
Kontrolės charakteristikos	Valdymo režimas		V/F valdymas	Atvirojo ciklo vektorinis valdymas
	Pradinis sukimo momentas		0 greitis 180%	0 greitis 180%
	Greičio reguliavimo diapazonas		1:100	1:200
	Greičio stabilumo tikslumas		±0,5 %	±0,1 %
	Reagavimo laikas		≤20ms	≤5 ms
	V/F kreivė		Savavališkas kelių segmentų V/F kreivių nustatymas Trys fiksuotos kreivės: pastovus sukimo momentas, sukimo momento sumažinimas0, sukimo momento sumažinimas 1
	Sukimo momento padidinimas		Rankinis nustatymas: 0,0–30,0% vardinės galios; Automatinis padidinimas: automatiškai nustatykite padidinimo sukimo momentą pagal apkrovos sąlygas
	Srovės slopinimas		Srovės bendrosios kilpos valdymas tiksliai riboja srovę protingame diapazone, taip išvengiant srovės šuolių ir gedimų išjungimo
	Įtampos slopinimas		Tais atvejais, kai tinklo įtampa dažnai svyruoja arba dažnas greitėjimas ir lėtėjimas, naudojamas unikalus įtampos numatymo valdymas, siekiant apriboti įtampą protingame diapazone.
	Dažnio skiriamoji geba	Analoginis kiekis	0,1% maksimalaus išėjimo dažnio
		Skaitmeninis kiekis	0,01 Hz
	Dažnio tikslumas	Analoginis kiekis	0,1 % maksimalaus išėjimo dažnio
		Skaitmeninis kiekis	0,01% nustatyto išėjimo dažnio
Tipiškos funkcijos	Kelių greičių veikimas		8 pakopų programuojamas kelių greičių valdymas, galima pasirinkti 6 darbo režimus
	Virpesių dažnio veikimas		Virpesių dažnio veikimas: reguliuojamas iš anksto nustatytas dažnis ir centrinis dažnis, būsenos atmintis ir atkūrimas po išjungimo ir maitinimo nutraukimo
	PID valdymas		Integruotas PID valdiklis (galima iš anksto nustatyti dažnį)
	RS485 ryšys		Standartinė RS485 ryšio funkcija, palaikanti MODBUS ryšio protokolą
	Automatinis energijos taupymas		Sureguliuokite išėjimo įtampą ir slydimo kompensavimą realiu laiku pagal išėjimo srovę, kad variklis visą laiką veiktų maksimaliai efektyviai
	Automatinis įtampos reguliavimas		Norint gauti stabiliausią veikimo efektą, galima pasirinkti tris dinaminio įtampos reguliavimo, statinio įtampos reguliavimo ir ne įtampos reguliavimo būdus.
	Greičio aptikimas ir paleidimas iš naujo		Sklandus variklio paleidimas iš naujo ir momentinio sustabdymo
	Skaitliukas		Vienas vidinis skaitiklis lengvam sistemos integravimui
	Nešlio dažnis		Trifazis vektorių sintezė:1,5~12,0KHz
	Dažnio nustatymas	Analoginis įėjimas	Įvesties įtampa: 0～10V (įėjimo varža 10K)(gali būti nustatyta viršutinė ir apatinė ribos) Srovės įvestis:0～20mA (viršutinė ribinė įtampa 12V)(galima nustatyti viršutinę ir apatinę ribas)
		Skaitmeninis įėjimas	Nustatoma valdymo skydeliu, RS485 sąsaja, UP/DW gnybtais, taip pat galima nustatyti įvairiais deriniais su analoginiu įėjimu
	Išvesties signalas	Analoginis išėjimas	Vienpusis 0–10 V įtampos arba 0–20 mA srovės signalas
		Skaitmeninė išvestis	Dviejų krypčių DO išėjimas, 1 krypčių gedimo relės išėjimas (TA, TB, TC)
	Stabdymas	Regeneracinis stabdymas	daugiau nei 75 proc.
		DC stabdymas	Galima pasirinkti atitinkamai paleidimo ir sustabdymo metu, veikimo dažnis 0–50,00 Hz, veikimo laikas 0–20,0 s arba nuolatinis veikimas
Apsaugos funkcija	Maitinimo šaltinio apsauga		Apsauga nuo žemos įtampos, trijų fazių galios disbalanso apsauga
	Veikimo apsauga		Apsauga nuo viršsrovių, apsauga nuo viršįtampių, keitiklio apsauga nuo perkaitimo, keitiklio apsauga nuo perkrovos, apsauga nuo variklio perkrovos, apsauga nuo išėjimo fazės praradimo, modulio pavaros apsauga, apsauga nuo įėjimo fazės praradimo, perjungimo maitinimo šaltinio apsauga nuo perkrovos
	Įrangos anomalija		Srovės aptikimo anomalija, EEPROM atminties anomalija, valdymo bloko anomalija, variklio perkaitimas, MC įsijungimo gedimas, temperatūros gedimas
	Variklio jungtis		Variklis neprijungtas, nesubalansuoti trifaziai variklio parametrai, parametro identifikavimo klaida
Aplinka	Aplinkos temperatūra		-10 ℃ iki +50 ℃ (neužšąla)
	Aplinkos drėgmė		Mažiau 90 % (neužšąla)
	Aplinka aplinka		Patalpose (be tiesioginių saulės spindulių, nėra korozinių ar degių dujų, nėra alyvos rūko, dulkių ir kt.)
	Aukštis virš jūros lygio		Žemiau 1000 m
	Apsaugos lygis		IP20
	Aušinimo būdas		Priverstinis oro aušinimas
	Vibracijos lygis		<20m/s²

LNC500 General-Purpose Inverter (Single-Tube)
