Kas yra jungiklis? Funkcija ir tipai

Dažniausiai žmonės negalvoja apie nematomas elektros sistemas. Pasukate jungiklį, šviesos veikia, paprasta. Tačiau fone paslėpti įrenginiai, užtikrinantys, kad nieko pavojingo neatsitiktų. Tas daiktas, tiksliau ta daiktų rinkinys, vadinamas skirstomaisiais įrenginiais. Dabar, jei paklausite dešimties skirtingų žmonių, kas yra skirstomieji įrenginiai, tikėtina, kad jie neduos aiškaus atsakymo. Kai kurie gali pasakyti „tai pertraukiklio dėžė“, kiti gali tik gūžčioti pečiais. Tačiau tiesa ta, kad skirstomieji įrenginiai yra visur, nuo jūsų namų iki milžiniškos elektrinės. Tai tarsi elektros asmens sargybinis.

Kas yra jungiklis?

Taigi, padarykime tai labai paprasta. Skirstomieji įrenginiai iš esmės yra elektros įrangos rinkinys, prižiūrintis grandines. Tai gali būti jungikliai, pertraukikliai, saugikliai, izoliatoriai, relės. Jie visi patenka po šiuo skėčiu. Kai sistemoje kažkas negerai, ji veikia kaip vartų sargas ir neleidžia problemai plisti. Štai kodėl, jei paklaustumėte, kas yra skirstomieji įrenginiai vienoje linijoje, galėtumėte pasakyti: tai yra elektros energijos saugos šarvai.

Žmonės kartais vartoja frazę, kas yra elektros skirstomieji įrenginiai, tačiau tai reiškia tą patį. Jei matėte tas pilkas spinteles rūsyje ar pastotėje, tai yra elektros skirstomieji įrenginiai. Jų viduje yra dalys, užtikrinančios saugią elektros energijos naudojimą. Namuose jis mažas. Ligoninėje ar gamykloje tai didžiulis. Bet viskas pagal tą pačią idėją.

Negalite atskirti dviejų žodžių - skirstomieji įrenginiai ir apsauga. Jie eina kartu. Apsauga yra priežastis, dėl kurios pirmiausia egzistuoja skirstomieji įrenginiai. Jei yra perkrova ar gedimas, apsauga įsijungia akimirksniu. Pagalvokite apie priešgaisrines duris pastate: vienoje vietoje gali būti dūmų ar liepsnos, tačiau durys neleidžia jiems plisti. Skirstomieji įrenginiai tokie, tik su elektra.

Paaiškinta skirstomojo įrenginio funkcija

Skirstomieji įrenginiai atlieka pagrindinį vaidmenį kiekvienoje elektros sistemoje, užtikrindami saugų ir efektyvų energijos paskirstymą. Pagrindinis jos tikslas – valdyti elektros energiją taip, kad ji tekėtų patikimai be trikdžių ir rizikos. Derindami valdymą, apsaugą ir izoliaciją, skirstomieji įrenginiai saugo tiek įrangą, tiek žmones, kartu išlaikant sklandų darbą gyvenamosiose, komercinėse ir pramoninėse patalpose.

1. Galios srauto valdymas

Pirmasis ir labiausiai matomas skirstomųjų įrenginių vaidmuo yra valdyti galios srautą. Tai leidžia operatoriams saugiai įjungti ir išjungti grandines, užtikrinant, kad elektra tekėtų tik tada, kai to reikia. Ši kontrolė yra labai svarbi atliekant įprastines operacijas ir avarines situacijas, nes ji padeda išlaikyti efektyvumą ir sklandų sistemos veikimą.

2. Apsauga nuo gedimų

Skirstomieji įrenginiai užtikrina apsaugą atjungdami grandines gedimų, pvz., perkrovų ar trumpojo jungimo, metu. Taip išvengiama įrangos sugadinimo ir sumažinamas gaisro ar smūgio pavojus. Apsauginiai įtaisai, tokie kaip grandinės pertraukikliai ir relės, veikia akimirksniu, užtikrindami, kad elektros sistema išliktų saugi ir veiks net iškilus netikėtoms problemoms.

3. Izoliavimas techninei priežiūrai

Kita svarbi funkcija yra izoliacija. Skirstomieji įrenginiai leidžia saugiai atjungti tam tikras elektros sistemos dalis, kad inžinieriai galėtų atlikti patikrinimus, bandymus ar remontus nesiliesdami su įtampingaisiais laidais. Ši izoliacija užtikrina darbuotojų saugumą ir minimalius likusios sistemos sutrikimus.

4. Elektros saugos pagrindas

Valdymas, apsauga ir izoliacija kartu sudaro elektros saugos stuburą. Be skirstomųjų įrenginių nebūtų įmanomas patikimas energijos paskirstymas. Šios funkcijos palaiko sistemų stabilumą, sumažina riziką ir užtikrina, kad techninė priežiūra būtų atliekama be pavojaus, todėl skirstomieji įrenginiai yra gyvybiškai svarbi bet kurio elektros tinklo dalis.

Skirstomųjų įrenginių pavyzdžiai

Yra daugybė skirstomųjų įrenginių pavyzdžių. Pertraukiklio dėžė jūsų namuose? Tai vienas. Didelė panelė prekybos centre? Kitas. Pramonėje rasite vidutinės įtampos skirstomuosius įrenginius. Transmisijos pusėje dar didesnė pavara. Pavyzdžiai keičiasi, bet principas visada tas pats.

Skirstomųjų įrenginių tipai

Dabar skirstomieji įrenginiai būna įvairių formų. Ne vienas dydis tinka visiems. Skirstomųjų įrenginių tipai daugiausia priklauso nuo įtampos ir jų naudojimo vietos. Kiekvienas tipas turi tam tikrų unikalių savybių, dėl kurių jis tinka vienam ar kitam naudojimui.

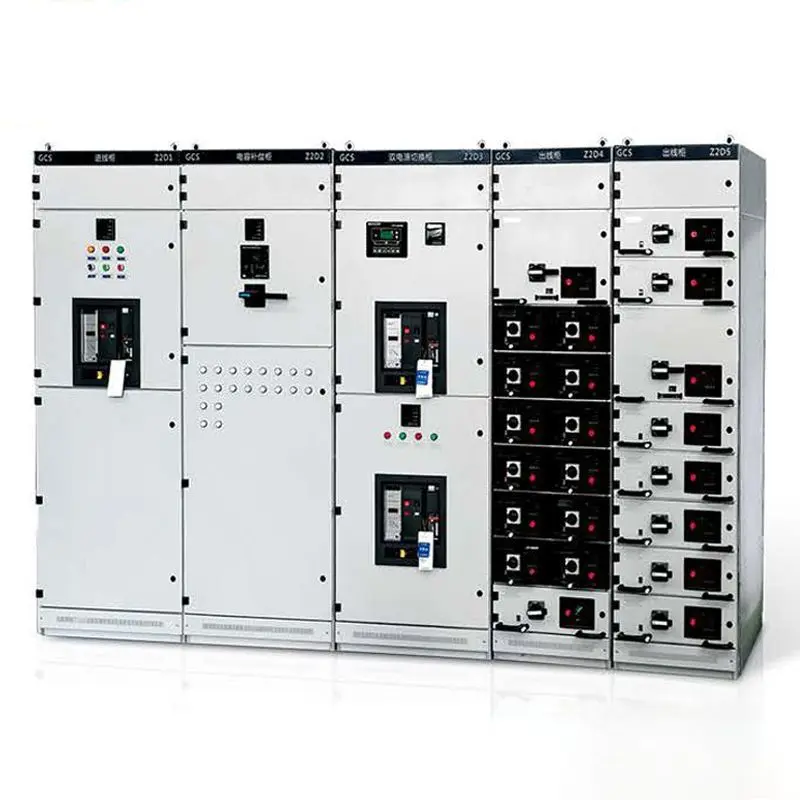

Žemos įtampos skirstomieji įrenginiai

Labiausiai paplitę yra žemos įtampos skirstomieji įrenginiai. Čia tinka bet kas iki 400 voltų. Namai, biurai, mažos parduotuvėlės – tu pavadinsi. Tai kasdienį gyvenimą sauganti įranga. Šiuose įrenginiuose yra supakuoti grandinės pertraukikliai, saugikliai ir relės. Galbūt apie juos negalvotumėte, kol nesuveikia pertraukiklis, bet jie visada dirba tyliai.

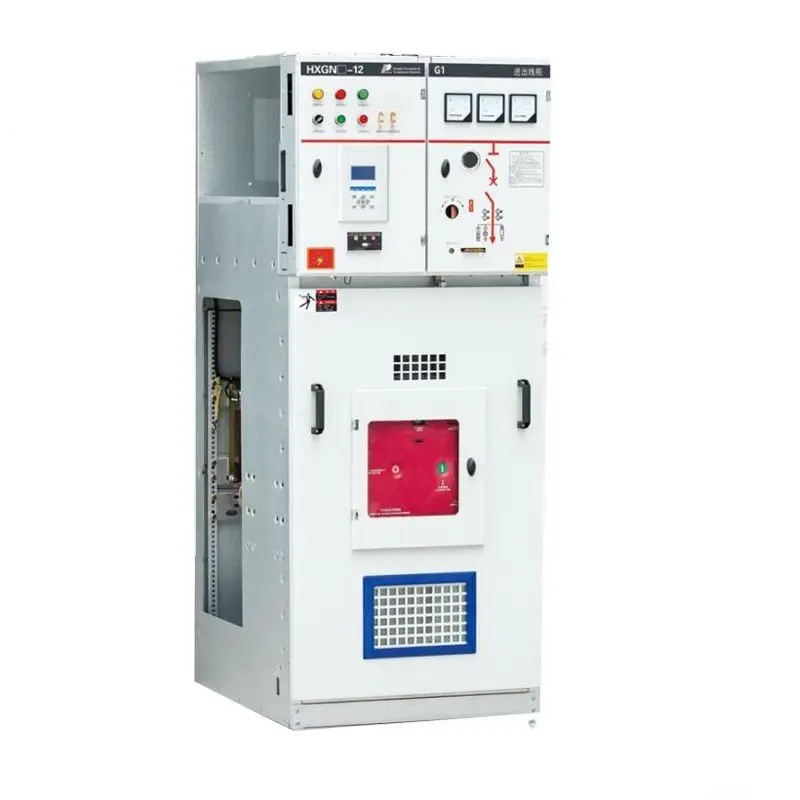

Vidutinės įtampos skirstomieji įrenginiai

Kitas yra vidutinės įtampos skirstomieji įrenginiai. Tai yra nuo 1 kV iki 35 kV. Jį rasite pramonės šakose, ligoninėse, pastotėse, kurios paskirsto elektrą tūkstančiams namų. Vidutinės įtampos pavara yra sunkesnė, sukurta atlaikyti didesnes apkrovas. Kai stabilumas yra labai svarbus, pavyzdžiui, operacinėje, ši pavara užtikrina, kad galia išliks saugi ir pastovi.

Aukštos įtampos skirstomieji įrenginiai

Tada turite aukštos įtampos pavarą. Tai yra didelis dalykas. Toks, kuris sėdi ant perdavimo linijų ir jungia ištisus regionus. Gedimai čia yra pavojingi ir brangūs. Štai kodėl aukštos įtampos skirstomieji įrenginiai yra suprojektuoti su ypatinga izoliacija ir labai greitu apsauginiu veikimu. Tas pats principas, didesnis mastas.

Viduje vs lauke

Taip pat yra skirstomųjų įrenginių tipų, atsižvelgiant į jų įrengimo vietą. Vidiniai įrenginiai laikomi saugiai pastatų viduje, atokiau nuo oro sąlygų. Lauko įrenginiai yra tvirti, dažnai pastotėse, sukurti taip, kad atlaikytų lietų, dulkes ir karštį.

Oro, dujų, alyvos izoliacija

Galiausiai, kitas būdas juos sugrupuoti yra izoliacija. Oro izoliacijos skirstomieji įrenginiai yra pigūs ir plačiai naudojami. Dujų izoliacija, dažnai su SF6, yra kompaktiška ir patikima ten, kur mažai vietos. Alyva izoliuota pavara yra senesnė, bet vis dar yra kai kuriuose tinkluose. Visi trys galioja, priklausomai nuo poreikio.

Išvada

Taigi, kas yra skirstomieji įrenginiai? Tai prietaisų rinkinys, užtikrinantis elektros energijos saugumą, valdymą ir patikimumą. Nuo žemos įtampos skirstomųjų įrenginių namuose iki vidutinės įtampos skirstomųjų įrenginių pramonėje, iki perdavimo sistemų, vaidmuo yra tas pats. Perjungimo įrenginio funkcija yra valdyti, apsaugoti ir izoliuoti. Skirstomųjų įrenginių veikimo principas paprastas, bet efektyvus: aptikti gedimą, signalizuoti pertraukiklį, jį išjungti, likusius apsaugoti. Pažiūrėkite į skirstomųjų įrenginių komponentus, pertraukiklius, reles, saugiklius, izoliatorius ir pamatysite, kaip kiekvienas iš jų atlieka tam tikrą vaidmenį. Be jų elektros sistemos būtų ne tik nesaugios, bet ir neįmanomos eksploatuoti.
