Kokios yra penkios pagrindinės transformatoriaus įvertinimo metrikos?

Penkios pagrindinės metrikosTransformatoriaus įvertinimasKokybė, pagrįsta tarptautiniais standartais (IEC 60076) ir pramonės inžinerine praktika, daugiausia dėmesio skiria transformatoriaus veikimo efektyvumui, saugos patikimumui ir veikimo stabilumui. Toliau pateikiamas sistemingas penkių pagrindinių metrikų paaiškinimas:

1. Nominali talpa

Nurodo tariamąją galią, kurią transformatorius gali nepertraukiamai tiekti ilgą laiką esant vardinei įtampai, vardiniam dažniui ir nurodytoms aušinimo sąlygoms, matuojama kVA arba MVA.

Funkcija: nustato transformatoriaus laikomąją galią ir yra pagrindinis atrankos pagrindas.

Pasirinkimo principas: Remiantis bendra apkrovos galia (atsižvelgiant į galios koeficientą ir tuo pačiu metu), paliekant 15–25 % maržą, kad būtų išvengta perkrovos ir įkaitimo („mažas arklys traukia didelį vežimą“) arba tuščiosios eigos nuostolių („didelis arklys, tempiantis mažą vežimėlį“).

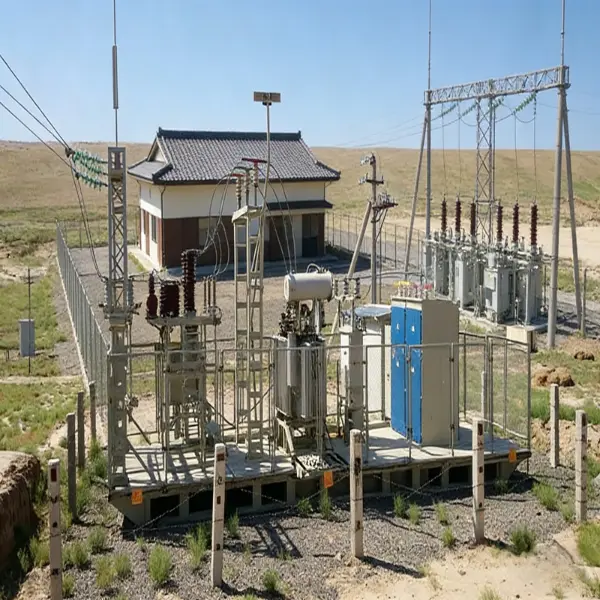

Inžinerinis pritaikymas: 35 kV transformatoriai paprastai svyruoja nuo 1 iki 40 MVA, o fotovoltinėse stotyse dažniausiai naudojami 400–1000 kVA įrenginiai.

Gaminio parametrų pavyzdžiai: Deyan Electric 35 kV transformatoriaus vardinė galia yra 160 kVA; „Xiangtong Electric“ sausojo tipo transformatorius yra 400 kVA.

2. Praradimas be apkrovos

Taip pat žinomas kaip geležies nuostoliai, tai reiškia aktyviosios galios nuostolius, kai transformatoriaus antrinė pusė yra atvira, o pirminė pusė yra veikiama vardinės įtampos. Jį pirmiausia sudaro šerdies histerezės ir sūkurinių srovių nuostoliai.

Įtakojantys veiksniai: šerdies medžiaga (pvz., šaltai valcuoti į grūdėtumą orientuoti silicio plieno lakštai), laminavimo procesas, magnetinio srauto tankio dizainas.

Energijos vartojimo efektyvumo reikšmė: pagrindinė transformatoriaus energijos vartojimo efektyvumo vertinimo metrika. Itin aukščiausios kokybės gaminių nuostoliai be apkrovos yra ≤ 0,6 W/kg.

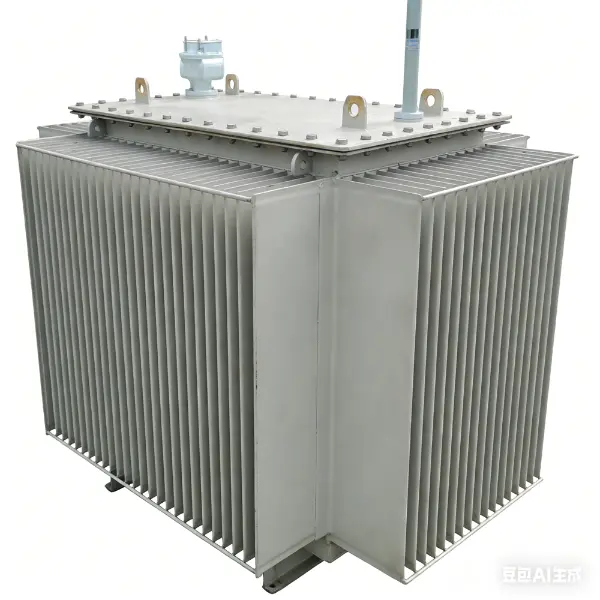

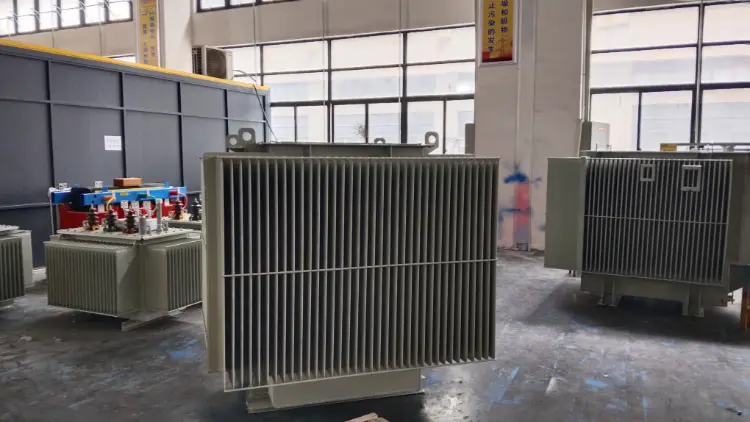

Tipinės vertės: 160 kVA alyvos transformatoriaus nuostoliai be apkrovos yra apie 280 W; didelio efektyvumo modeliai gali nukristi žemiau 200 W.

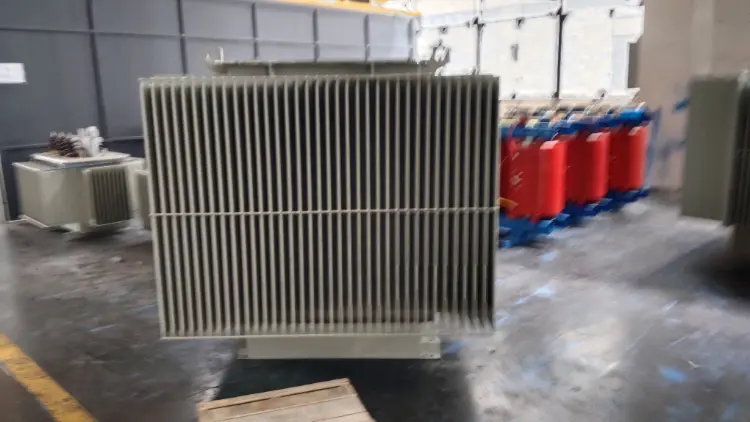

Gaminio parametro pavyzdys: Deyan Electric S11 transformatorius, kurio tuščiosios eigos nuostolis yra 280 W.

3. Apkrovos praradimas

Taip pat žinomas kaip vario nuostoliai, tai reiškia aktyviosios galios nuostolius, atsirandančius dėl apvijos varžos esant vardinei srovei, proporcingai apkrovos srovės kvadratui.

Įtakojantys veiksniai:

Laidininko medžiaga (varis lenkia aliuminį), skerspjūvio plotas ir prijungimo procesas.

Įvertinimo vertė:

Tiesiogiai veikia veiklos sąnaudas; mažesni nuostoliai užtikrina geresnį ilgalaikį energijos vartojimo efektyvumą.

Tipinės vertės:

160 kVA transformatoriaus apkrovos nuostoliai yra apie 2820 W, o didelio efektyvumo modelius galima valdyti iki 2500 W.

Produkto parametro pavyzdys: Deyan Electric transformatoriaus apkrovos nuostoliai yra 2820 W

4. Trumpojo jungimo varža (%)

Reiškia vardinės įtampos procentą, reikalingą vardinei srovei tiekti pirminėje pusėje, kai antrinėje pusėje yra trumpasis jungimas, atspindintis transformatoriaus vidinės varžos dydį.

Funkcijos:

Apriboja trumpojo jungimo srovę (didesnė varža sumažina trumpojo jungimo srovę);

Įtakoja įtampos reguliavimo greitį (didesnė varža sukelia didesnį įtampos kritimą apkrovos svyravimų metu).

Tipiškas diapazonas:

Paskirstymo transformatoriai: 4%–6% (balansavimo stabilumas ir įtampos kritimas);

Pramoninės didelės apkrovos (pvz., lankinės krosnys): 8%–15%;

Kai lygiagrečiai veikia keli įrenginiai, varžos nuokrypis turi būti ≤±0,5%.

Produktų pavyzdžiai:

„Huarui Electric“: 4,5% varžos įtampa

Xiangtong Electric: 4,0% varžos įtampa

5. Izoliacijos našumas

Apima izoliacijos stiprumą ir senėjimo būseną tarp apvijų ir tarp apvijų ir žemės, sudarydama saugaus veikimo pagrindą.

Pagrindiniai bandymo elementai:

Izoliacijos varža: išmatuota megohmetru, atspindi izoliacijos sausumą ir senėjimo laipsnį;

Galios dažnio atsparumo įtampa: atlaiko nurodytą įtampą (pvz., 75 kV 35 kV apvijų atveju) 1 minutę be gedimo;

Dalinis iškrovimas (PD): ≤3 pC yra optimalus; šios ribos viršijimas rodo izoliacijos degradaciją;

Izoliacijos klasė: A klasė (105°C), F klasė (155°C), H klasė (180°C), nustatanti temperatūros kilimo ribas.

Standartinis pagrindas: GB/T 6451 ir IEC 60076 privalomai nurodo izoliacijos atsparumo įtampai ir dalinio iškrovimo ribas.

Gaminio parametro pavyzdys: Jinghengjin pagaminti transformatoriai turi izoliacijos lygį LI200AC85; Jinyu Electric izoliacijos klasė yra H.

Papildomos pastabos: kiti svarbūs pagalbiniai rodikliai

Nors jie nėra tarp „penkių pagrindinių parametrų“, jie išlieka svarbūs inžinerinėje praktikoje:

Temperatūros kilimas: viršutinės alyvos temperatūros kilimas ≤60K, apvijos temperatūros kilimas ≤65K (IEC 60076-2);

Ryšio grupė‌: Dyn11 yra pagrindinė paskirstymo priemonė, slopinanti trečiosios harmonikos iškraipymą ir užtikrinanti stabilų veikimą esant trifazėms nesubalansuotoms apkrovoms;

Aušinimo metodas‌: aliejumi panardintas natūralus vėsinimas (ONAN) ir sauso tipo oro vėsinimas (AN) turi įtakos šilumos išsklaidymo efektyvumui ir pritaikymui aplinkai;
