Kintamosios srovės metalu izoliuotas žiedinis pagrindinis skirstytuvas

„Deyan Electric“ yra profesionalus pramoninės elektros energijos tiekėjas, turintis integruotus mokslinius tyrimus ir plėtrą, gamybą ir aptarnavimą. Kintamosios srovės metalu izoliuotas žiedinis pagrindinis skirstytuvas yra kompaktiškas, oru izoliuotas įrenginys, skirtas patikimam 10–12 kV antriniam energijos paskirstymui. Sukurtas žiedinėms pagrindinėms sistemoms, užtikrina saugų apkrovos perjungimą, gedimų izoliavimą ir nuolatinį maitinimo šaltinį. Tvirtas, modulinis dizainas leidžia lengvai prižiūrėti ir puikiai tinka miesto tinklams, pramoniniams kvartalams ir komerciniams kompleksams, kuriems reikalingas patikimas ir ekonomiškas tinklo veikimas.

Siųsti užklausą

Prekės aprašymas

Kintamosios srovės metalu izoliuotas žiedinis pagrindinis skirstytuvas yra visiškai izoliuotas, sandarus ir priežiūros nereikalaujantis sprendimas. Šis įrenginys sujungia visas įtampingąsias dalis į vieną epoksidine liejimo bloką, užtikrinant visišką atsparumą atšiaurioms aplinkoms. Patikimas žiedinis pagrindinis blokas idealiai tinka įvairiems darbams nuo miesto tinklų iki sudėtingų objektų, tokių kaip tuneliai ir oro uostai. Dėl kompaktiškos ir saugios konstrukcijos ši tvirta izoliuota skirstomoji įranga garantuoja veikimo patikimumą ir saugumą.

Produkto parametras ( specifikacija )

Projektas	Vienetas	Parametrai
rutina
Nominali įtampa	kV	12
Vardinis dažnis	Hz	50
Maitinimo dažnio atsparumo įtampa	kV/min	42/48
Žaibo impulso įtampa	kV	75/85
Lanko trukmė	S	≥0,5
Komponentų IP įvertinimas (išskyrus matavimo spinteles)		IP67
Korpuso apsaugos įvertinimas		IP4X
Skyriaus apsaugos įvertinimas		IP2X
Darbinė maitinimo įtampa	V	DC24, 48, 110, 220
Darbinė maitinimo įtampa	V	AC110, 220
Šynų sistema
Nominali srovė	A	630 (1250)
Nominali trumpalaikė atsparumo srovė	kA/s	20/4 (25/4)
Vardinė didžiausia atsparumo srovė	kA	50(63)
Vardinė didžiausia atsparumo srovė	kA	50
Apkrovos jungiklio blokas
Nominali srovė	A	630
Nominali trumpojo jungimo uždarymo srovė	KA	50
Nominali trumpalaikė atsparumo srovė	KA/S	20/4
Krovinio jungiklio mechaninis tarnavimo laikas	Antra
Apkrovos jungiklių elektrinis tarnavimo laikas	antra	E3
Dalinis išleidimas	pc	≤5
Grandinės pertraukiklio blokas
Nominali srovė	A	630 (1250)
Nominali trumpojo jungimo pertraukimo srovė	KA	20(25)

Projektas	Vienetas	Parametrai
Nominali trumpojo jungimo uždarymo srovė	kA	50(63)
Nominali trumpalaikė atsparumo srovė	kA/S	20/4 (25/4)
Grandinių pertraukiklių mechaninis tarnavimo laikas	antra	20000
Grandinės pertraukiklių tarnavimo laikas	antra	E2
Nominali veikimo seka		0-0,3s-CO-180s-CO
Dalinis išleidimas	PC	≤5
Apkrovos jungiklio ir saugiklio kombinuotas elektros blokas
Nominali srovė (maksimali)	A	200
Nominali trumpojo jungimo pertraukimo srovė	kA	31.5
Nominali srovė (maksimali)	KA	80
Dalinis išleidimas	PC	3150
Atjunkite jungiklį
Nominali srovė	A	630/1250
Nominali trumpalaikė atsparumo srovė	KA	20/25
Įvertinta trumpalaikė trukmė	S	4
Vardinė didžiausia atsparumo srovė	kA	50/63
Mechaninis gyvenimas	Antra	3000
Įžeminimo jungiklis
Nominali srovė	A	630/1250
Nominali trumpalaikė atsparumo srovė	K	20/25
Įvertinta trumpalaikė trukmė	S	4
Vardinė didžiausia atsparumo srovė	k	50/63
Nominali trumpojo jungimo uždarymo srovė (didžiausia)	KA	50
Vardiniai trumpojo jungimo uždarymo srovės ciklai	Antra	2
Mechaninis gyvenimas	Antra	3000

Produkto ypatybės ir taikymas

Taikymo svetainės

Tvirta izoliacija, užtikrinanti didesnį saugumą ir ekologiškumą

Kompaktiškas ir erdvę taupantis dizainas

Labai patikimas nepalankiomis sąlygomis

Veikimas nereikalaujantis priežiūros

Lanksti ir išplečiama konfigūracija

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

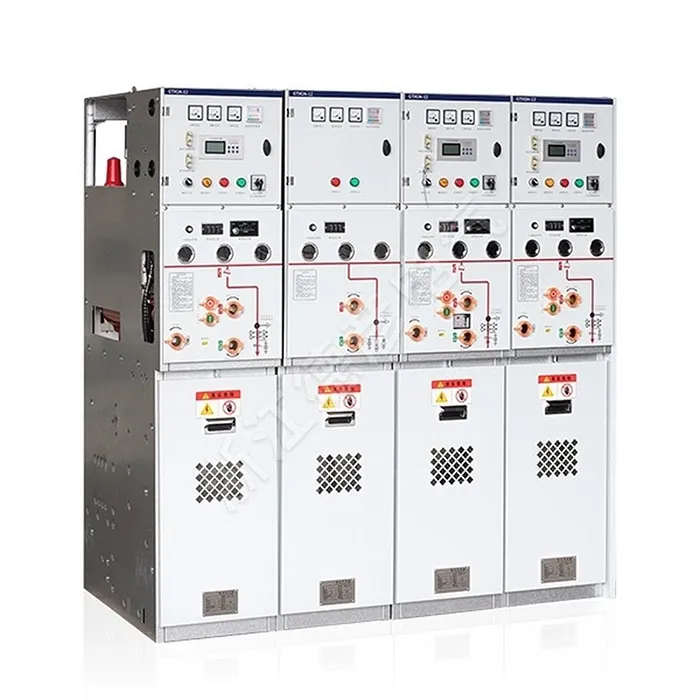

AC Metal-Insulated Ring Main Switchgear
