Oru izoliuotas kompaktiškas skirstytuvas

„Deyan Electric“ yra profesionalus pramoninės elektros energijos tiekėjas, turintis integruotus mokslinius tyrimus ir plėtrą, gamybą ir aptarnavimą. Oru izoliuoto kompaktiško skirstytuvo šerdies perjungimo komponente paprastai naudojamas labai patikimas SF6 dujų arba vakuuminis apkrovos pertraukimo jungiklis, užtikrinantis stiprų apkrovos ir srovės perjungimo našumą ir patikimą trumpojo jungimo pajėgumą. AIR izoliuoto kompaktinio skirstytuvo korpusas pagamintas iš aukštos kokybės plieno plokščių, suformuotų naudojant kompiuteriu valdomus (CNC) procesus, užtikrinančius tvirtą mechaninį stiprumą ir atsparumą korozijai. Pagrindinis dizaino bruožas yra išskirtinis kompaktiškumas. Dėl optimizuoto trimačio išdėstymo jis integruoja kelis funkcinius skyrius, įskaitant šyną, jungiklį, kabelį ir prietaisų / valdymo mechanizmo kameras, ir minimaliu erdviniu pėdsaku. Šie skyriai yra atskirti tvirtomis įžemintomis metalinėmis pertvaromis – svarbia saugos funkcija, užtikrinančia veikimo vientisumą ir neleidžiančia plisti vidiniams gedimams.

Siųsti užklausą

Prekės aprašymas

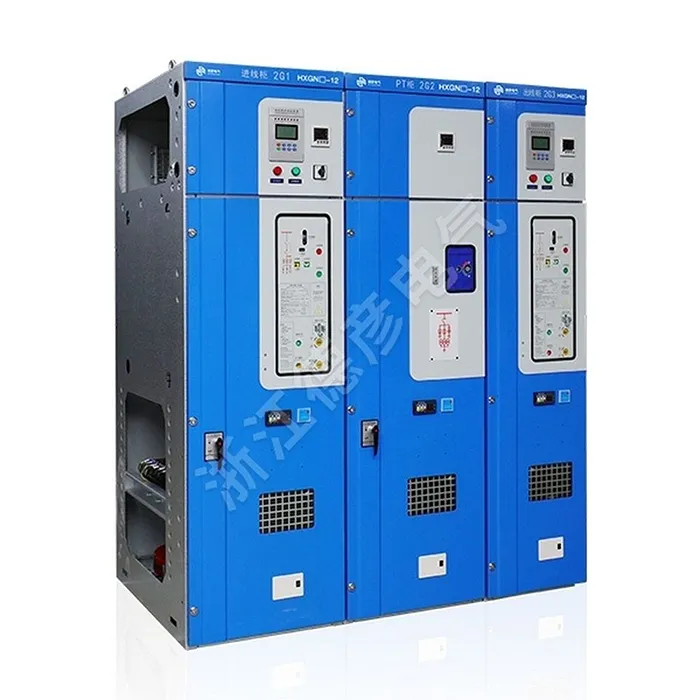

Oro izoliuotas kompaktiškas skirstomasis įrenginys, mūsų įmonės sukurtas atsižvelgiant į vartotojų reikalavimus dėl elektros įrangos patikimumo, saugos ir kompaktiškumo, pasižymi oro izoliacija, kompaktišku dizainu, visomis intelektinės nuosavybės teisėmis ir išsamiu tipo bandymu. Tinka 10kV/7.2kV elektros sistemoms viešuosiuose pastatuose, komerciniuose gyvenamuosiuose pastatuose, pramonės ir kasybos gamybos sektoriuose. Oro izoliuotas kompaktiškas komutatorius taip pat idealiai tinka aukštos įtampos varikliu varomai pilnai mechaninei įrangai, kuriai reikalingi kompaktiški sprendimai.

Produkto parametras ( specifikacija )

Serijos numeris	Projektas	Vienetas	Apkrovos perjungimo spinta	Kombinuota elektros spinta	Grandinės pertraukiklio spinta
01	Nominali įtampa	kv	12	12	12
02	Vardinis dažnis	HZ	50/60	50/60	50/60
03	Nominali srovė	A
04	Pagrindinis autobusas	A	630	630	630
05	Filialo pagrindinis autobusas	A	630	125 (priklausomai nuo vardinės saugiklio srovės)	630
06	Vardinis izoliacijos lygis	kV
07	Maitinimo dažnio atsparumo įtampa (fazė-fazė ir fazė-žemė)	Kv	42	42	42
08	Galios dažnio atsparumo įtampa (tarp pertraukų)	Kv	48	48	48
09	Galios dažnio atsparumo įtampa (valdymo ir pagalbinės grandinės)	Kv	2	2	2
10	Žaibo impulsų atsparumo įtampa (fazė į fazę ir fazė į žemę)	Kv	75	75	75
11	Žaibo impulso atsparumo įtampa (tarp prievadų)	Kv	85	85	85
12	Nominali trumpalaikė atsparumo srovė (kv.s.)	kA
13	Pagrindinė grandinė	kA	20/3S	-	25/2S
14	Įžeminimo grandinė	kA	20/2S	-	25/2S
15	Vardinė didžiausia atsparumo srovė (pika)	kA	50	80	63
16	Nominali trumpojo jungimo uždarymo srovė (didžiausia)	kA	50
17	Nominali trumpojo jungimo pertraukimo srovė	kA	-	31.5	25
18	Nominali perdavimo srovė	kA	-	1700	-
19	Nominali aktyviosios apkrovos pertraukimo srovė	A	630	-	-
20	Nominali uždarojo ciklo pertraukimo srovė	A	630	-	630
21	Vardinė kabelio įkrovimo ir trūkimo srovė	A	10	-	15
22	Apsaugos įvertinimas	Antra	IP3X	IP3X	IP3X
23	Mechaninis gyvenimas
24	Apkrovos jungiklis		5000	5000	10000
25	Įžeminimo jungiklis		2000	2000	2000

Produkto ypatybės ir taikymas

1. Kompaktiškas ir erdvę taupantis dizainas

2. Oro, kaip pagrindinės izoliacinės terpės, naudojimas

3. Ekonominis efektyvumas ir ekonominis pranašumas

4. Didesnė sauga naudojant tvirtas blokavimo sistemas

5. Didelis patikimumas ir paprasta priežiūra

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

Air-Insulated Compact Switchgear
