Žiedinis pagrindinio bloko skirstytuvas

„Deyan Electric“ yra profesionalus pramoninės elektros energijos tiekėjas, turintis integruotus mokslinius tyrimus ir plėtrą, gamybą ir aptarnavimą. Ring Main Unit skirstomieji įrenginiai yra kompaktiškas, sandarus antrinis skirstomasis įrenginys, skirtas vidutinės įtampos tinklams. Jis užtikrina patikimą maitinimo šaltinį, įgalindamas efektyvų apkrovos perjungimą ir gedimų izoliavimą „žiedinėje“ konfigūracijoje, sumažindamas gedimus. Pagrindinės jo savybės yra modulinis dizainas, SF6 arba vakuuminė izoliacija ir padidinta sauga miesto ir pramonės reikmėms.

Siųsti užklausą

Prekės aprašymas

„Ring“ pagrindinio bloko skirstytuvo gaminio įvadas siūlo 10 standartinių konfigūracijos parinkčių, atitinkančių daugumos 36–40,5 kV skirstomųjų tinklų taikymo reikalavimus. Kaip kompaktiškas skirstomasis įrenginys, XGN-40.5 leidžia praktiškai bet kokį pasirinktų funkcinių mazgų derinį.

Žiediniai pagrindinio bloko skirstomieji įrenginiai turi sąsajas ir vartotojo sąsajas, kurios suteikia pilną perjungimo sprendimą 36–40,5 kV antriniams skirstomiesiems tinklams.

Jo nerūdijančio plieno dujų kamera užpildyta SF6 dujomis, kurios visiškai užsandarina visas įtampingąsias dalis ir jungiklius nuo išorinės aplinkos. Ši visiškai sandari sistema apsaugo vidinius jungiklius ir visas įtampingąsias dalis nuo išorinių aplinkos pokyčių, užtikrindama aukštą patikimumą, personalo saugumą ir beveik nereikalaujantį techninės priežiūros.

Produkto parametras ( specifikacija )

● Vakuuminio skirstomojo įrenginio pagrindiniai techniniai parametrai

Vardas	Vienetas	skaitinė reikšmė
Nominali įtampa	kV	40.5
Nominali srovė	A	1250 1600 2000
Vardinis dažnis	Hz	50
Nominali trumpalaikė atsparumo srovė	KA	20 25 31.5
Vardinė didžiausia atsparumo srovė	KA	50 63 80
Vardinės galios dažnio atsparumo įtampa	KV	95/1min
Vardinė žaibo impulso atsparumo įtampa	KV	185
Nominali trumpojo jungimo trukmė	S	4
Apsaugos įvertinimas		IP3X

● Vakuuminio grandinės pertraukiklio pagrindiniai techniniai parametrai

Vardas	Vienetas	skaitinė reikšmė
Nominali įtampa	KV	40.5
Vardinis dažnis	HZ	50
Vardinės galios dažnio atsparumo įtampa	KV	95/1min
Vardinė žaibo impulso atsparumo įtampa	KV	185
Nominali srovė	A	1250 1600 2000
Nominali trumpalaikė atsparumo srovė	KA	20 25 31.5
Nominali trumpalaikė pertraukimo srovė	KA	20 25 31.5
Vardinė didžiausia atsparumo srovė	KA	50 63 80
Nominali trumpojo jungimo trukmė	ms	4
Atidarymo laikas	ms	30 ≤ t ≤ 60
Uždarymo laikas	s	50 ≤ t ≤ 100
Vardiniai trumpojo jungimo pertraukimo srovės ciklai	Antra	20
Mechaninis gyvenimas	Antra	10000
Apsaugos įvertinimas		IP43

Produkto ypatybės ir taikymas

Maksimali sauga ir personalo apsauga

Neprilygstamas patikimumas ir atsparumas aplinkai

Kompaktiškas ir erdvę taupantis dizainas

Veiklos lankstumas ir ateities užtikrinimas

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D- Tiesioginio kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

Gamybos detalės

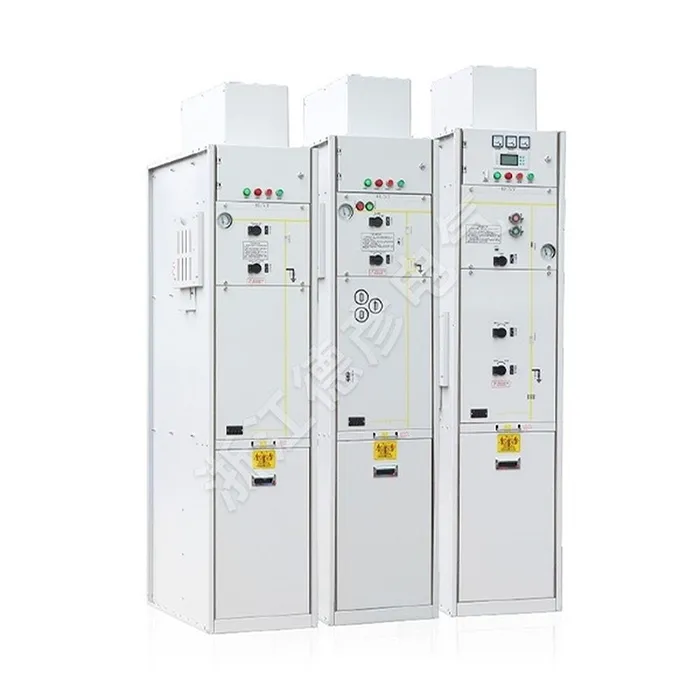

Ring Main Unit Switchgear
