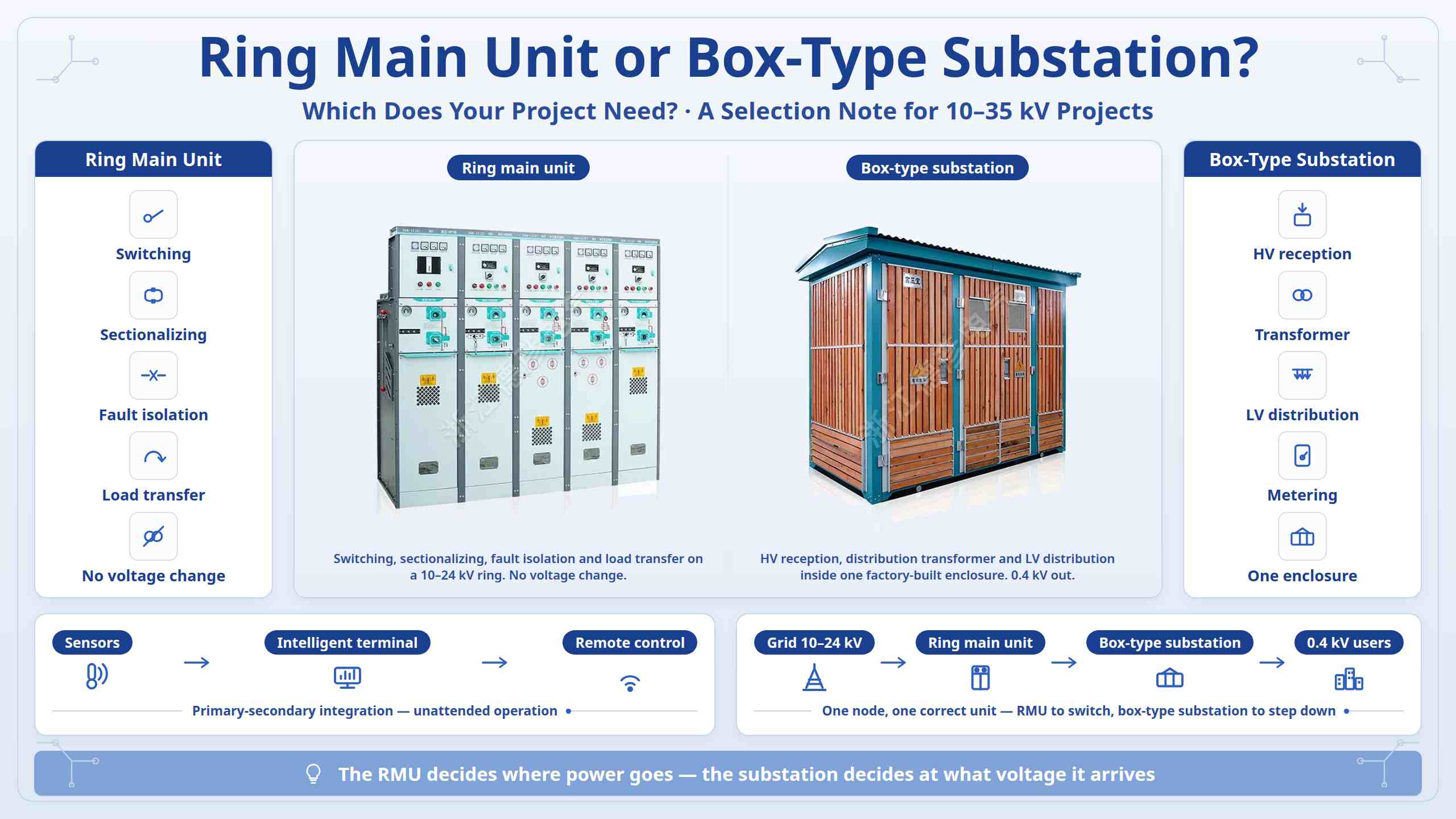

Žiedinis pagrindinis blokas arba dėžutės tipo pastotė: ko reikia jūsų projektui?

10-35 kV paskirstymo projektuose toje pačioje projekto apžvalgoje dažnai minimas žiedinis pagrindinis blokas (RMU) ir dėžutės tipo pastotė. Kadangi abu yra kompaktiški ir abu yra pagaminti gamykloje, kartais jie traktuojami kaip konkuruojantys variantai. Jie nėra. Sprendimas priklauso nuo vieno klausimo apie planuojamą mazgą: ar šiame taške reikia sumažinti įtampą ir paskirstyti žemos įtampos energiją, ar reikia tik perjungti, skirstyti ir prijungti linijas?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), kuri gamina abi produktų linijas, žemiau nustato praktinę ribą.

I. Du skirtingi darbai

Žiedinis pagrindinis blokas – tai metaliniai skirstomieji įrenginiai, naudojami 10-24kV vidutinės įtampos žiediniuose tinkluose. Jo vidiniai komponentai yra apkrovos pertraukimo jungikliai, įžeminimo jungikliai ir saugikliai. Jis atlieka perjungimą, linijos skirstymą, gedimų izoliavimą ir apkrovos perdavimą, kad būtų galima nutraukti vienos kabelio dalies gedimą nenutraukiant tiekimo likusiai žiedo daliai. Tai nekeičia įtampos.

Dėžės tipo pastotė sujungia aukštos įtampos galios priėmimą, paskirstymo transformatorių ir žemos įtampos elektros paskirstymą – kartu su skaitikliu ir gaubtu – į vieną visiškai uždarą, kilnojamą plieninę konstrukciją. Jis yra surenkamas gamykloje, pristatomas kaip visas, o jo išėjimas yra žemos įtampos galia galutiniams vartotojams.

Vienoje eilutėje: RMU nusprendžia, kur eina energija; dėžės tipo pastotė nusprendžia, kokia įtampa ji ateina ir kaip paskirstoma.

II. Modelio suderinimas su jūsų scenarijumi

Miesto kabelių renovacija su dvigubu maitinimo žiedu ir be vietinio sumažinimo dėl RMU. Apkrovos vietose, kurioms reikalinga 0,4 kV išeinanti galia – gyvenamieji kvartalai, dirbtuvės, komercinės zonos, įkrovimo stotelės – reikia dėžutės tipo pastotės. Lauke, siaurose, drėgnose ar dulkėtose aikštelėse pirmenybė teikiama dujomis izoliuotam RMU, kurio sandarus bakas yra atsparus kondensatui, dulkėms ir druskos rūkui ir daug mažiau tikrinamas. Fotovoltinės, saugyklos ir įkrovimo polių projektuose naudojamos abi: pakopinės pastotės ir prie tinklo prijungtos spintelės atlieka konversiją ir prijungimą prie tinklo, o dujomis izoliuoti RMU surinkimo ir perjungimo atlieka kontroliuojamą pėdsaką.

III. Daugumoje projektų jie dirba kartu

Daugelyje dėžutės tipo pastočių aukštos įtampos įeinantys ir išeinantys blokai patys yra žiediniai pagrindiniai įrenginiai su apkrovos pertraukimo jungikliais. RMU yra perjungimo komponentas; pastotė yra gaubtas, kuris aplink ją prideda transformaciją ir žemos įtampos paskirstymą. Todėl riba yra praktiška, o ne konkurencinė – jei mazgas tik persijungia ir skirstomas į skyrius, nurodykite RMU; jei ji taip pat turi pasitraukti ir platinti, nurodykite dėžės tipo pastotę; ir jei ta stotis taip pat yra žiedinio tinklo dalis, jos nurodomos kartu. Dabartinė pagrindinė kryptis abiem yra pirminė ir antrinė integracija: jutikliai ir stebėjimo blokai spintoje, suderinti su išoriniu intelektualiu paskirstymo terminalu, leidžiančiu įkelti duomenis realiuoju laiku, automatiškai nustatyti gedimų vietą ir izoliuoti, nuotolinio perjungimo valdymą ir be priežiūros.

IV. Ką reikia patikrinti prieš patvirtinant modelį

Pirmiausia nustatykite, ar tinklas yra radialinis, ar dvigubos galios žiedas – vien tai lemia, ar reikalingas RMU. Tada patikrinkite vardinę įtampą (10/24/35 kV), vardinę srovę ir trumpojo jungimo nutraukimo srovę su suderintais apsaugos nustatymais; vietos sąlygos, įskaitant erdvę, drėgmę, dulkes, druskos rūką ir apsaugos laipsnį, su sprogimui atsparia įranga pagal GB 50058, jei reikia; ir apkrovos reikalavimai, tokie kaip transformatoriaus talpa, išeinančios grandinės ir galimas perkėlimas. Pasverkite pirmąsias išlaidas ir gyvavimo ciklo sąnaudas: oru izoliuota įranga tinka sausoms patalpoms, kuriose dirba specialūs techninės priežiūros darbuotojai, o dujomis izoliuota įranga kainuoja daugiau iš anksto, tačiau sumažina techninę priežiūrą lauke arba sunkiai tikrinamose vietose.
