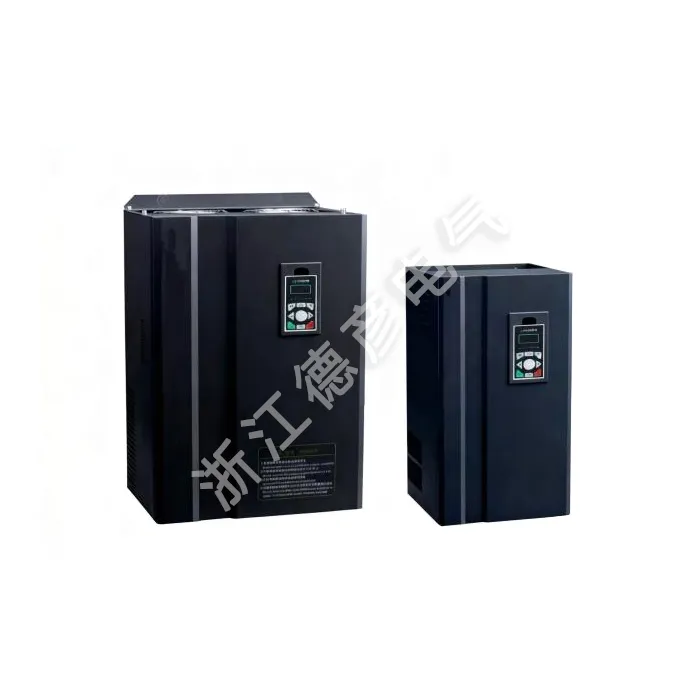

Nuolatinio magneto sinchroninis keitiklis

„Deyan Electric“ yra profesionalus pramoninės elektros tiekėjas, turintis integruotus MTTP, gamybą ir paslaugas, pasižymintis geru kainos pranašumu ir plačia aprėptis Europos ir Amerikos rinkose. Jo LNC860E nuolatinio magneto sinchroninis keitiklis turi pažangų vektorių valdymą ir stabilią kokybę. Tinka dideliam pirkimui, jis tinka aukščiausios klasės scenarijams, pvz., CNC centrams, užtikrinant tikslų ir patikimą variklio greičio reguliavimą.

Siųsti užklausą

Prekės aprašymas

LNC860E serijos nuolatiniai magnetiniai sinchroniniai keitikliai yra bendrosios paskirties didelio našumo vektoriniai dažnio keitikliai, daugiausia naudojami trifazių kintamosios srovės sinchroninių variklių greičiui ir sukimo momentui valdyti ir reguliuoti. Jis naudoja 32 bitų DSP lustą ir turi integruotus pagrindinius valdymo algoritmus, tokius kaip uždarojo ciklo vektorinis valdymas, atvirojo ciklo vektorinis valdymas ir sukimo momento valdymas, leidžiantys valdyti nuolatinio magneto sinchroninius variklius su didesniu našumu ir didesniu tikslumu. Jis užtikrina didelį sukimo momentą esant mažam greičiui, pasižymi geromis dinaminėmis charakteristikomis, itin stipria perkrovos galia, palaiko įvairias PG korteles. Gerindamas gaminio patikimumą ir prisitaikymą prie aplinkos, jis taip pat sustiprina dizainą, kad klientas būtų patogus naudoti ir specializuotis pramonėje. Dėl labiau optimizuotų funkcijų, lankstesnių taikomųjų programų ir stabilesnio veikimo jis gali būti plačiai naudojamas vidutinio ir aukščiausios klasės scenarijuose, pvz., liejimo mašinose, oro kompresoriuose, vidutinės ir didelės galios servosistemose, C, NC kėlimo įrenginiuose ir servosistemose. Šis nuolatinio magneto sinchroninis keitiklis standartiškai komplektuojamas su 485 ryšio funkcija, o 22 kW ir mažesnės galios – su stabdžių bloku. Galios diapazonas: 0,75kW~400kW-380V.

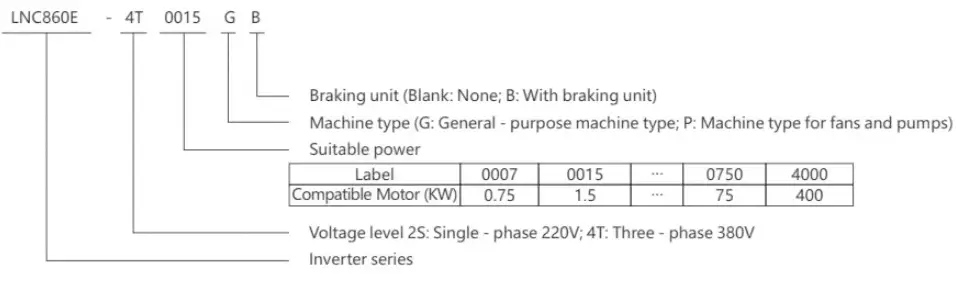

Modelio reikšmė

LNC860E Permanent Magnet Synchronous Inverter

Produkto savybės

▲ Atviros kilpos ir uždaros kilpos vektorinis valdymas nuolatinio magneto sinchroniniams varikliams Palaiko įvairius kodavimo įrenginius: ABZ prieauginį, UVW prieauginį ir skyriklį
▲ Plati įtampos įvestis, automatinis išėjimo įtampos reguliavimas (AVR), nenutrūkstamas veikimas momentinio energijos praradimo metu, geresnis prisitaikymas
▲Palaiko įvairius dažnio nustatymo būdus: skaitmeninį nustatymą, analoginio kiekio nustatymą, PID nustatymą, RS485 ryšio nustatymą
▲ Sklandus paleidimas ir stabilus veikimas su greičio stebėjimo funkcija
▲ Gali bendrinti nuolatinės srovės magistralę, kad taupytų energiją
▲ Mažas triukšmas ir stiprus atsparumas trukdžiams
▲ Didelis perkrovos pajėgumas, 150% vardinio sukimo momento gali veikti 60 sekundžių
▲ Integruotas pažangus PID algoritmas, greitas atsakas, geras prisitaikymas ir lengvas derinimas
▲16 – žingsnių greičio valdymas, paprastas PLC, leidžiantis pasiekti daugiafunkcinį loginį valdymą, pvz., laiko nustatymą, pastovų greitį ir krypties valdymą
▲ Kelios apsaugos funkcijos: per didelė įtampa, virš srovė, perkrova, perkaitimas ir kt.
▲ Palaiko LCD ekraną ir veikimą kinų ir anglų kalbomis Palaiko Profibus – DP ir MODBUS ryšį
▲ Struktūriškai pritaikytas nepriklausomas ortakio dizainas, ventiliatorius gali būti laisvai išardomas, gerai išsklaidantis šilumą

Vardinės lentelės instrukcijos

MODELIS:	LNC860E-4T0040GB/4T0055PB
GALIA:	4KW9A/5,5K
ĮVESTIS:	3PH AC380V 50HZ/60HZ
IŠVADA:	3PH AC0V-380V 0HZ-400HZ
S.N:	Brūkšninis kodas

Techninės specifikacijos

Prekė		Specifikacija
Valdymo charakteristikos	Išvesties dažnis	0-500 Hz
	Nešlio dažnis	0,8 kHz ~ 12 kHz. Nešlio dažnis gali būti automatiškai reguliuojamas pagal apkrovos charakteristikas
	Išėjimo dažnio skiriamoji geba	0,01 Hz
	Valdymo režimas	Atvirojo ciklo vektorinis valdymas (SVC) V/F valdymas Uždarojo ciklo vektoriaus valdymas (FVC)
	Sukimo momento charakteristikos	Naudojant sukimo momento kompensavimą ir slydimo kompensavimą, paleidimo sukimo momentas gali siekti 150%, esant 0,25 Hz (SVC)
	Sukimo momento valdymo tikslumas	±5 % (FVC)
	Stovėjimo prevencijos veiksmų kriterijus	Nustatykite kaip vardinės srovės procentą, nuo 20% iki 250%
	Greičio reguliavimo diapazonas	1:100 (SVC) 1:1000 (FVC)
	Greičio stabilizavimo tikslumas	±0,5 % (SVC) ±0,02 % (FVC)
	Perkrovos pajėgumas	150% vardinės išėjimo srovės per minutę
	V/F kreivė	Keturi režimai: tiesinis; kelių taškų pilnas V/f atskyrimas; nepilnas V/f atskyrimas
	Pagreičio ir lėtėjimo kreivė	Tiesinio arba S kreivės pagreičio ir lėtėjimo režimai; keturi pagreičio ir lėtėjimo laikai; pagreičio ir lėtėjimo laiko diapazonas 0,1–6500,0 s
	DC stabdymas	Nuolatinės srovės stabdymo dažnis. 0,00 Hz～didžiausias dažnis. Stabdymo laikas: 0,0 s ~ 36,0 s, stabdymo srovės vertė: 0,0 % ～ 100,0 %
	Bėgio valdymas	Judėjimo dažnių diapazonas: 0,00 Hz～maksimalus dažnis, judesio pagreičio ir lėtėjimo laikas 0,1 s - 6500,0 s
	Paprastas PLC, kelių žingsnių greitis	Per integruotą PLC arba valdymo terminalus galima pasiekti iki 16 žingsnių greičio veikimą
	Integruotas PID	Jis gali lengvai realizuoti proceso valdymo uždarojo ciklo valdymo sistemą
	Automatinis įtampos reguliavimas (AVR)	Pasikeitus tinklo įtampai, jis gali automatiškai palaikyti pastovią išėjimo įtampą
	Greita srovės ribojimo funkcija	Kiek įmanoma sumažinkite viršsrovių gedimus ir apsaugokite normalų dažnio keitiklio veikimą
Veikimo charakteristikos	Veikimo komandų kanalas	Trys kanalai: valdymo pultas, valdymo terminalai, nuosekliojo ryšio prievadas. Jį galima perjungti įvairiais būdais
	Dažnio šaltinis	Dešimt dažnių šaltinių: suteikiama skydelio rankenėle, suteikiama valdymo skydelyje, suteikiama pagal analoginę įtampą, suteikiama pagal analoginę srovę, suteikiama RS485 ryšiu, kuriuos galima perjungti įvairiais būdais
	Pagalbinis dažnio šaltinis	Dešimt pagalbinių dažnių šaltinių. Jis gali lanksčiai pasiekti pagalbinio dažnio koregavimą ir dažnių sintezę
	įvesties gnybtai	Šeši skaitmeniniai įvesties gnybtai, iš kurių vienas gali būti naudojamas kaip didelės spartos impulsų įvestis. Du analoginiai įvesties kanalai, Al1: įvesties diapazonas 0 ~ + 10 V, Al2: įvesties diapazonas 0 ~ + 10 V / 0-20 mA
	Išvesties gnybtai	Vienas didelės spartos impulsų išvesties gnybtas, galintis išvesti kvadratinės bangos signalą nuo OkHz ~ 50 kHz, kuris gali realizuoti fizinių dydžių, tokių kaip nustatytas dažnis ir išėjimo dažnis, išvestį. Galima pasirinkti kaip atviro nutekėjimo tipą Vienas skaitmeninis išvesties gnybtas Vienas relės išvesties gnybtas Du analoginiai išvesties gnybtai: OV ~ 10 V / 0-20 mA, kurie gali nurodyti išėjimo / sukimosi dažnio / srovės galios koeficientą / galią. signalus
Ekrano ir klaviatūros valdymas	LED ekranas	Jame yra 8 funkciniai mygtukai, 5 skaitmenų 7 segmentų šviesos diodas ir 5 būsenos LED indikatoriai, kurie gali atlikti sukimąsi į priekį, atgal, atstatyti, sustabdyti, bėgti, taip pat parametrų nustatymą ir ekraną.
Ekrano ir klaviatūros valdymas	Apsaugos funkcija	Variklio trumpojo jungimo aptikimas įjungus, apsauga nuo įėjimo ir išėjimo fazės praradimo, apsauga nuo per didelės srovės, apsauga nuo perkaitimo, apsauga nuo žemos įtampos, apsauga nuo perkaitimo, perkrovos apsauga ir kt.
Aplinka	Paraiškos vieta	Patalpose, kurios nėra tiesiogiai veikiamos saulės spindulių, be dulkių, korozinių dujų, degių dujų, alyvos rūko, vandens garų, lašančio vandens ar druskos ir kt.
	Aukštis virš jūros lygio	Mažiau nei 1000 m
	Aplinkos drėgmė	-10 ℃ ~ + 40 ℃ (kai aplinkos temperatūra yra nuo 40 ℃ ~ 50 ℃, reikia atlikti sumažinimo funkciją)
	Drėgmė	Mažiau nei 95 % RH, be vandens lašelių kondensacijos
	Vibracija	Mažiau nei 5,9 m/s² (0,6 g)
	Laikymo temperatūra	-20 ℃ ~ + 60 ℃

LNC860E Permanent Magnet Synchronous Inverter
