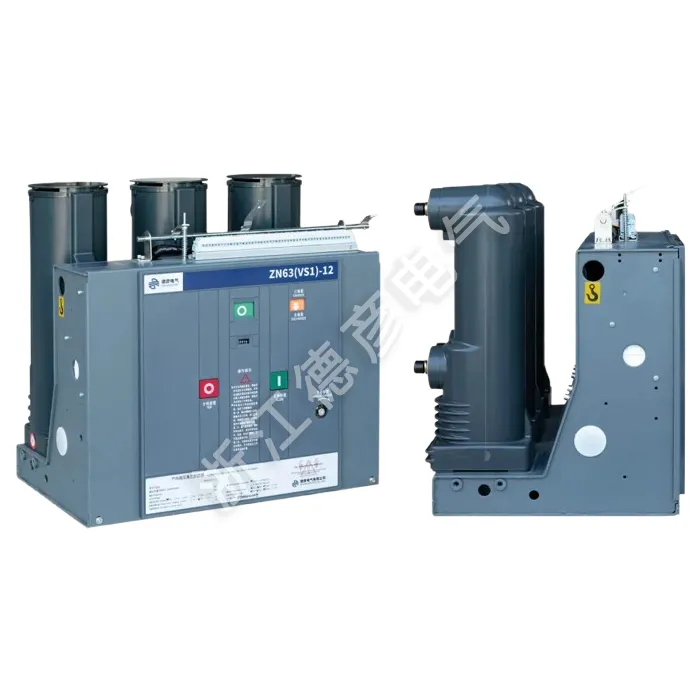

Vidinis vakuuminis grandinės pertraukiklis su rankiniu vežimėliu

„Deyan Electric“ yra profesionalus tiekėjas, turintis didelę pramoninių elektros prietaisų gamybos patirtį, specializuojasi pramoninių elektros prietaisų tyrime ir plėtroje, gamyboje, pardavimuose ir aptarnavimo srityse. Pagrindiniai jos produktai yra galios įranga, tokia kaip dujomis izoliuoti skirstomieji įrenginiai, žiediniai pagrindiniai blokai, kompaktiškos pastotės ir aukštos / žemos įtampos skirstomieji įrenginiai.
Vidinis vakuuminis grandinės pertraukiklis su rankiniu vežimėliu (ištraukiamas), kad būtų lengva prižiūrėti ir išbandyti. Jis užtikrina patikimą grandinės apsaugą su vakuuminio pertraukimo technologija, kompaktiška struktūra ir lanksčiu veikimu, todėl idealiai tinka elektros paskirstymo sistemoms ir pramoninėms reikmėms.

Siųsti užklausą

Prekės aprašymas

Vidinis vakuuminis grandinės pertraukiklis su rankiniu vežimėliu yra trifazis kintamosios srovės 50 Hz patalpų skirstomasis įrenginys, kurio vardinė įtampa yra 12 kV. Jis tinka valdymo ir apsaugos reikmėms pramonės įmonėse, elektrinėse, pastotėse ir elektros įrenginiuose bei idealiai tinka vietose, kur reikia dažnai eksploatuoti. Su integruotu valdymo mechanizmu ir pertraukiklio korpusu. Patalpų vakuuminis grandinės pertraukiklis su rankine mašina gali būti suprojektuotas kaip stacionarus instaliacinis blokas arba aprūpintas specialiu įstūmimo mechanizmu, kad sudarytų ištraukimo įrenginį. Patalpų vakuuminis grandinės pertraukiklis su rankinio automobilio pagrindine grandinės dalimi gali turėti visiškai uždengtus tvirtai izoliuotus polius, kad būtų pasiektas kompaktiškas dydis, didelis patikimumas ir nereikalaujantis priežiūros. Jis suderinamas su ištraukiamomis skirstomųjų įrenginių spintomis, tokiomis kaip KYN28-12(GZS), o fiksuoto tvirtinimo versiją galima integruoti į XGN stacionarių skirstomųjų įrenginių spintas.

Produkto parametras ( specifikacija )

Serijos numeris	Vardas		Vienetas	Duomenys
1	Nominali įtampa		kV	12
2	Maksimali darbinė įtampa		KV	12
3	Nominali srovė		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominali trumpojo jungimo pertraukimo srovė (vardinė terminio stabilumo srovė – RMS)		KA	20/25	31.5		40
5	Nominali trumpojo jungimo uždarymo srovė (didžiausia)		KA	50/63	80		100
6	Nominali didžiausia atsparumo srovė (vardinė dinaminio stabilumo srovė – didžiausia)		KA	50/63	80		100
7	4S vardinė trumpojo jungimo atsparumo srovė		KA	20/25	31.5		20/25
8	Vardinis izoliacijos lygis	Atsparumas darbinei įtampai (prieš ir po vardinio trūkimo) / 1 min. galios dažnio įtampos atsparumas	KV	42 žemė (48 pertrauka)
		Atsparumo įtampa (prieš ir po vardinio trūkimo) / Didžiausia vardinė žaibo impulso atsparumo įtampa		75 žemė (85 lūžis)
9	Vardinis terminio stabilumo laikas		S	4
10	Nominali veikimo seka			Atskirai -0.3S - Kombinuotas -180S - Kombinuotas
11	Mechaninis gyvenimas		Antra	20000
12	Vardinis trumpojo jungimo pertraukimo srovės pertraukų skaičius		Antra	50
13	Veikimo mechanizmas vardinė uždarymo įtampa (DC)		v	AC, DC 110 220
14	Veikimo mechanizmo vardinė atidarymo įtampa (DC)		v	AC, DC 110 220
15	Kontaktų tarpas		mm	11±1
16	Viršutinė eiga (kontaktinės spyruoklės suspaudimo ilgis)		mm	3,5±0,5
17	Trifazis uždarymo ir atidarymo atšokimo laikas		ms	≤2
18	Kontakto atmetimo laikas uždarymo metu		ms	≤2
19	Vidutinis važiavimo greitis		m/s	0,9-1,2
	Vidutinis uždarymo greitis		m/s	0,5-~0,8
20	Atidarymo laikas	Esant maksimaliai darbinei įtampai	S	≤0,05
21		Esant minimaliai darbinei įtampai		≤0,08
22	Uždarymo laikas		S	0.1
23	Kiekvienos fazės pagrindinės grandinės varža		μΩ	630 ≤50		1250 ≤ 45
24	Leidžiamas judančių ir stacionarių kontaktų bendras susidėvėjimo storis		mm	3

Produkto ypatybės ir taikymas

Rankinio vežimėlio (ištraukiamo) dizainas

Pažangus vakuumo pertraukimas

Padidintas saugumas su blokatoriais

Pavasario veikimo mechanizmas

Universalus pritaikymas

Taikymo sritis

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis
