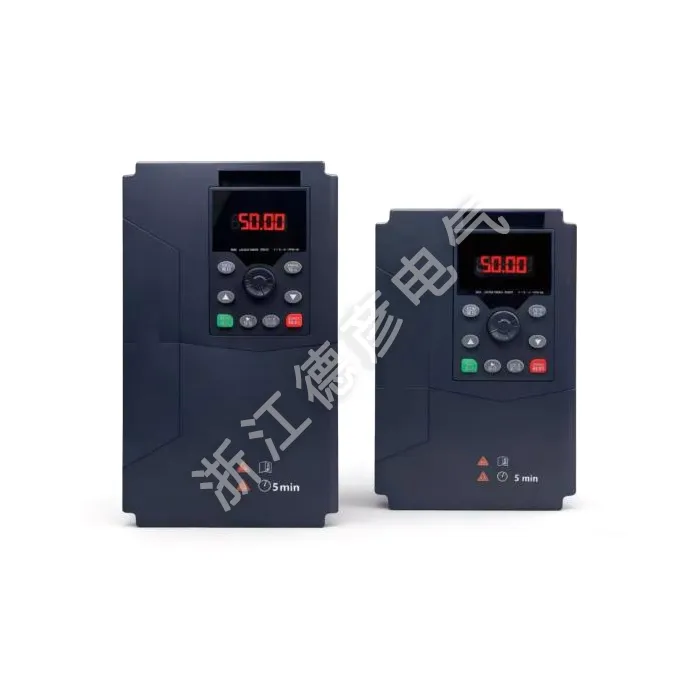

Inverteris vielos traukimo mašinai

Deyan Electric yra profesionalus pramoninės elektros tiekėjas, teikiantis patikimus sprendimus ir gerą kainos pranašumą, apimantis Europos ir Amerikos rinkas. Jo LNC860L keitiklis, skirtas vielos brėžimo mašinai, turi pažangų įtempimo valdymą ir stabilią kokybę. Tinka perkant dideliais kiekiais, tinka laidų ir kabelių pramonei, užtikrinant stabilų veikimą.

Siųsti užklausą

Prekės aprašymas

LNC860L dažnio keitiklių serija, skirta vielos tempimo mašinoms, turi ne tik visas 8605 vektorių dažnio keitiklių didelio našumo savybes, bet ir gali pasiekti uždaros grandinės įtempimo valdymą ir atviros kilpos įtempimo valdymą, atitinkantį įvairius apvijos ir išvyniojimo reikalavimus. Jame yra įmontuotas matematinis įtempimo apvijų valdymo ir atramų modelis automatinis ritinio skersmens apskaičiavimas. Jis gali būti plačiai naudojamas tokiose pramonės šakose kaip viela ir kabelis, metalo folijos apdirbimas, vyniojimas, metalinės vielos tempimas ir plastikinės vielos tempimas. Šis vielos brėžimo mašinos keitiklis yra standartinis – turi 485 ryšio funkciją, o stabdžių blokas yra standartinis – įrengtas 22 kW ir mažesnei galiai. Galios diapazonas: 0,75kW-400kW-380V.

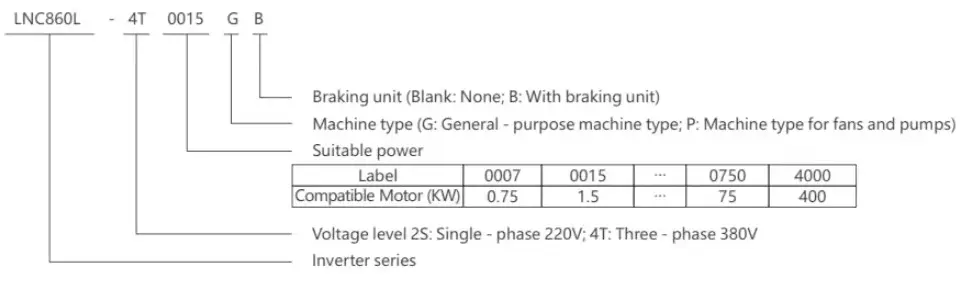

Modelio reikšmė

LNC860L Inverter for Wire-Drawing Machine

Produkto savybės

▲ Didelio našumo vektorinis valdymas, didelis žemo dažnio sukimo momentas ir stabili išvestis

▲ Palaiko įvairius koduotuvus: ABZ prieauginį, U prieauginį ir skyriklį

▲ Plati įtampos įvestis, automatinis išėjimo įtampos reguliavimas (AR), nėra išjungimo momentinio galios praradimo metu, geresnis prisitaikymas

▲Palaiko uždarą įtempimo valdymą ir atviros kilpos įtempimo valdymą

▲ Integruotas matematinis modelis įtempimo apvijos valdymui, palaiko automatinį ritinio skersmens skaičiavimą

▲ Sklandus paleidimas, stabilus veikimas ir nuolatinė įtampa

▲Automatinis laidas – nutrūkimo aptikimas, automatinis inercijos kompensavimas

▲ Apvijos ir išvyniojimo sistemos derinys gali dalytis nuolatinės srovės magistrale, taupydamas elektros energiją

▲ Integruotas pažangus PID algoritmas, greitas atsakas, geras prisitaikymas ir lengvas derinimas

▲16 – žingsninis greičio valdymas, paprastas PLC realizuoja daugiafunkcinį loginį valdymą, pvz., laiko, pastovaus greičio ir krypties nustatymą

▲ Integruota RS485 ryšio sąsaja palaiko Modbus protokolą

▲ Kelios apsaugos funkcijos: viršįtampa, viršsrovė, perkrova, perkaitimas ir kt

Vardinės lentelės instrukcijos

MODELIS:	LNC860L-4T0037GB/4T0055PB
GALIA:	3,7KW 9A / 5,5KW 13A
ĮVESTIS:	3PH AC380V 50HZ/60HZ
IŠVADA:	3PH ACOV-380V OHZ-400HZ
S.N:	Brūkšninis kodas

Mašinų tipų sąrašas

Dažnio keitiklio modelis	Galia (kVA)	Įvesties srovė (A)	Išėjimo srovė (A)	Taikomas variklis (KW)
Vienfazis maitinimas:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Trifazis maitinimas:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Techninės specifikacijos

Prekė		Specifikacija
Valdymo charakteristikos	Išvesties dažnis	0-500 Hz
	Nešlio dažnis	0,8 kHz ~ 12 kHz Nešlio dažnis gali būti automatiškai reguliuojamas pagal apkrovos charakteristikas
	Išėjimo dažnio skiriamoji geba	0,01 Hz
	Valdymo režimas	Atvirojo ciklo vektorinis valdymas (SVC) V/F valdymas Uždarojo ciklo vektorinis valdymas (FVC)
	Sukimo momento charakteristikos	Su sukimo momento kompensavimu ir slydimo kompensavimu paleidimo momentas gali siekti 150% esant 0,5 Hz
	Sukimo momento valdymo tikslumas	±5 % (FVC)
	Stovėjimo prevencijos veiksmų kriterijus	Nustatykite kaip vardinės srovės procentinę dalį nuo 20% iki 250%
	Greičio reguliavimo diapazonas	1:100 (SVC) 1:1000 (FVC)
	Greičio stabilizavimo tikslumas	±0,5 % (SVC) ±0,02 % (FVC)
	Perkrovos pajėgumas	150% vardinės išėjimo srovės vieną minutę
	V/F kreivė	Keturi režimai: linijinis; kelių taškų; pilnas V/f atskyrimas; nepilnas V/f atskyrimas
	Pagreičio ir lėtėjimo kreivė	Tiesinio arba S kreivės pagreičio ir lėtėjimo režimai; keturi pagreičio ir lėtėjimo laikai; pagreičio ir lėtėjimo laiko intervalas 0,1–6500,0 s
	DC stabdymas	Nuolatinės srovės stabdymo dažnis: 0,00 Hz ~ maksimalus dažnis. Stabdymo laikas: 0,0 s ～ 60,0 s, stabdymo srovės vertė: 0,0 % ～ 100,0 %
	Bėgio valdymas	Judėjimo dažnių diapazonas: 0,00 Hz ~ maksimalus dažnis, judesio pagreičio ir lėtėjimo laikas 0,1 s ~ 6500,0 s
	Paprastas PLC, kelių pakopų greičio veikimas	Per integruotą PLC arba valdymo terminalus galima pasiekti iki 16 žingsnių greičio
	Integruotas PID	Jis gali lengvai realizuoti proceso valdymo uždarojo ciklo valdymo sistemą
	Automatinis įtampos reguliavimas (AVR)	Pasikeitus tinklo įtampai, jis gali automatiškai palaikyti pastovią išėjimo įtampą
	Greita srovės ribojimo funkcija	Kiek įmanoma sumažinkite viršsrovių gedimus ir apsaugokite normalų dažnio keitiklio veikimą
Veikimo charakteristikos	Veikimo komandų kanalas	Trys kanalai: valdymo pultas, valdymo terminalai, nuosekliojo ryšio prievadas. Jį galima perjungti įvairiais būdais
	Dažnio šaltinis	Dešimt dažnių šaltinių: suteikiama skydelio rankenėle, suteikiama valdymo skydelyje, suteikiama pagal analoginę įtampą, suteikiama pagal analoginę srovę, suteikiama RS485 ryšiu, kuriuos galima perjungti įvairiais būdais
	Pagalbinis dažnio šaltinis	Dešimt pagalbinių dažnių šaltinių. Jis gali lanksčiai pasiekti pagalbinio dažnio koregavimą ir dažnių sintezę
	Įvesties terminalai	Šeši skaitmeniniai įvesties gnybtai, iš kurių vienas gali būti naudojamas kaip didelės spartos impulsų įvestis. Du analoginiai įvesties kanalai, Al1: įvesties diapazonas 0 ~ + 10 V, Al2: įvesties diapazonas 0 ~ + 10 V / 0-20 mA
	Išvesties gnybtai	Vienas didelės spartos impulsų išvesties gnybtas, išleidžiantis kvadratinės bangos signalus nuo OkHz ~ 50 kHz, kuris gali realizuoti fizinių dydžių, tokių kaip nustatytas dažnis ir išėjimo dažnis, išvestį Vienas skaitmeninis išvesties gnybtas Vienas relės išvesties gnybtas Du analoginiai išvesties gnybtai: OV ~ 10 V / 0-20 mA, kurie gali nurodyti išėjimo dažnio / srovės / įtampos / dažnio koeficiento signalo / sukimosi signalo išvestį.
	Apsaugos funkcija	Variklio trumpojo jungimo aptikimas, kai įjungiamas įėjimo ir išėjimo fazės praradimo apsauga, apsauga nuo per didelės srovės, apsauga nuo viršįtampių, apsauga nuo žemos įtampos, apsauga nuo perkaitimo, perkrovos ir kt.
Eironment	Paraiškos vieta	Patalpose, tiesiogiai nuo saulės spindulių, be dulkių, korozinių dujų, degių dujų, alyvos rūko, vandens garų, lašančio vandens ar druskos ir kt.
	Aukštis virš jūros lygio	Mažiau nei 1000 m
	Aplinkos drėgmė	-10 ℃ ~ + 40 ℃ (kai aplinkos temperatūra yra nuo 40 ℃ ~ 50 ℃, reikia atlikti sumažinimo funkciją)
	Drėgmė	Mažiau nei 95 % RH, be vandens lašelių kondensacijos
	Vibracija	Mažiau nei 5,9 m/s² (0,6 g)
	Laikymo temperatūra	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
