Dėl ko kintamosios srovės metalu uždengtas žiedinis pagrindinis skirstytuvas yra patikimas šiuolaikiniam energijos paskirstymui?

Kintamosios srovės metaliniu uždaru žiediniu pagrindiniu skirstomuoju įrenginiuyra kompaktiškas vidutinės įtampos paskirstymo sprendimas, skirtas pagerinti energijos tiekimo tęstinumą, eksploatavimo saugą, gedimų izoliavimą ir įrengimo efektyvumą. Derinant perjungimo, apsaugos, izoliavimo ir įžeminimo funkcijas metaliniame korpuse, ši įranga ypač tinka miesto paskirstymo tinklams, pramoniniams objektams, komerciniams pastatams, infrastruktūros projektams ir atsinaujinančios energijos taikymui. Šiame vadove paaiškinama jo struktūra, veikimo principas, pagrindiniai techniniai parametrai, saugos savybės, taikymo scenarijai ir praktiniai tinkamos konfigūracijos pasirinkimo aspektai.

Turinys

• 1. Supratimas apie kintamosios srovės metalinį žiedinį pagrindinį skirstytuvą
• 2. Kodėl tai svarbu paskirstant vidutinę įtampą?
• 3. Kaip sukonstruota skirstomoji įranga?
  • Perjungimo ir apsaugos komponentai
  • Kabelių ir jungčių skyriai
  • Metalinis korpusas ir saugos dizainas
• 4. Kaip veikia pagrindinė žiedinė sistema?
• 5. Kurie techniniai parametrai yra svarbiausi?
• 6. Pagrindiniai energijos paskirstymo projektų privalumai
• 7. Kur jis dažniausiai naudojamas?
• 8. Ką pirkėjai turėtų patikrinti prieš užsakydami?
• 9. Montavimo, eksploatavimo ir priežiūros svarstymai
• 10. Oro ir dujų izoliacijos konfigūracijos
• 11. Dažnai užduodami klausimai
• 12. Išvada

1. Supratimas apie kintamosios srovės metalinį žiedinį pagrindinį skirstytuvą

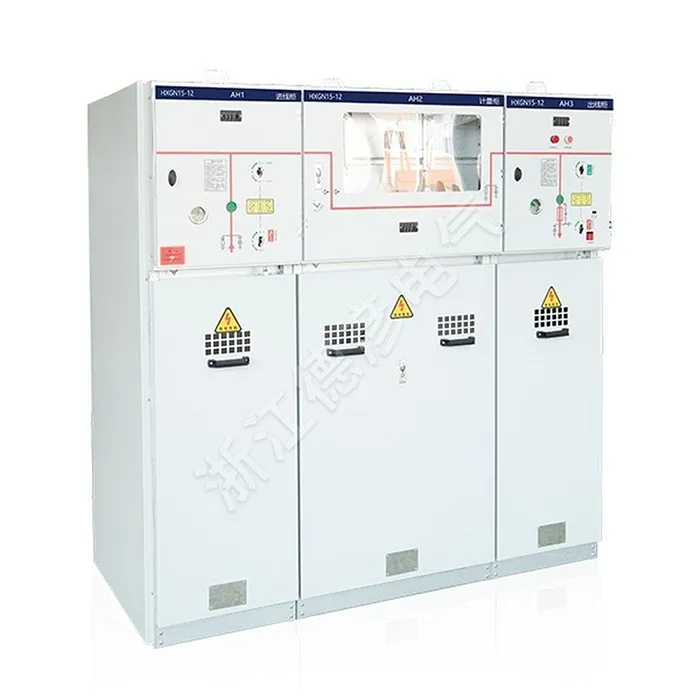

Kintamosios srovės metalu uždengtas žiedinis pagrindinis skirstomasis įrenginys yra vidutinės įtampos elektros paskirstymo agregatas, skirtas priimti, paskirstyti, perjungti, izoliuoti ir apsaugoti elektros energiją žiediniame arba radialiniame paskirstymo tinkle. Jis įdeda atitinkamą perjungimo ir apsaugos įrangą į įžemintą metalinį korpusą, sukurdamas kompaktišką ir organizuotą sprendimą vidutinės įtampos įrenginiams.

Pagal IEC 62271-200, kintamosios srovės metalu uždengti skirstomieji ir valdymo įrenginiai apima įrangą, kurios vardinė įtampa viršija 1 kV ir iki 52 kV imtinai. Žiediniai pagrindiniai blokai yra viena iš praktinių šios įrangos formų ir plačiai siejama su vidutinės įtampos kabelių paskirstymo sistemomis.

Terminas „pagrindinis žiedas“ apibūdina tinklo išdėstymą, o ne tik pačią spintelę. Tipiškame žiediniame tinkle galia gali pasiekti paskirstymo tašką dviem kryptimis. Jei kabelio atkarpoje atsiranda gedimas, paveiktą atkarpą galima izoliuoti, o likęs tinklas ir toliau gauna maitinimą alternatyviu maršrutu.

Projektų savininkams ši architektūra sprendžia vieną iš svarbiausių paskirstymo iššūkių: palaikyti elektros paslaugas kontroliuojant įrangos dydį, veikimo sudėtingumą ir saugos riziką.

2. Kodėl tai svarbu paskirstant vidutinę įtampą?

Šiuolaikiniai elektros tinklai turi atlaikyti didėjančias apkrovas, išlaikant patikimą aptarnavimą. Pramonės įmonės, komerciniai kompleksai, ligoninės, transporto įrenginiai, duomenų centrai ir atsinaujinančios energijos įrenginiai ne visada toleruoja ilgalaikius elektros energijos tiekimo sutrikimus.

Tinkamai suprojektuota žiedinė pagrindinė sistema turi keletą privalumų:

• Tiekimo tęstinumas:Žiedinė konfigūracija gali suteikti alternatyvų maitinimo kelią po izoliuoto gedimo.
• Klaidinga izoliacija:Operatoriai gali atjungti paveiktą sekciją be reikalo neišjungdami viso paskirstymo tinklo.
• Kompaktiškas montavimas:Integruota perjungimo įranga sumažina pėdsaką, palyginti su kai kuriais įprastais įrenginiais.
• Eksploatacijos sauga:Metaliniai gaubtai, įžeminimo įrenginiai, blokatoriai ir padėties rodymas padeda sumažinti eksploatavimo riziką.
• Lanksti konfigūracija:Pagal projekto reikalavimus gali būti suprojektuoti įvairūs apkrovos jungiklių, grandinės pertraukiklių, saugiklių, srovės transformatorių, įtampos transformatorių ir įžeminimo jungiklių deriniai.

Dėl šių savybių žiediniai pagrindiniai skirstomieji įrenginiai yra ypač vertingi ten, kur erdvė ribota, o elektros tiekimo tęstinumas yra pagrindinis projektavimo prioritetas.

3. Kaip sukonstruota skirstomoji įranga?

Nors konfigūracijos skiriasi priklausomai nuo gamintojo ir įtampos klasės, tipiškas kintamosios srovės metalu uždarytas žiedinis pagrindinių skirstomųjų įrenginių mazgas apima keletą funkcinių sekcijų. Šių skyrių supratimas padeda pirkėjams tiksliau įvertinti techninius pasiūlymus.

Perjungimo ir apsaugos komponentai

Perjungimo sekcijoje gali būti apkrovos pertraukimo jungiklių, vakuuminių grandinės pertraukiklių, saugiklių jungiklių derinių, skyriklių ir įžeminimo jungiklių. Tinkamas išdėstymas priklauso nuo to, ar įranga pirmiausia skirta tiektuvo perjungimui, transformatoriaus apsaugai, gedimų pertraukimui ar šių funkcijų deriniui.

Apkrovos pertraukimo jungiklis paprastai yra skirtas įprastai apkrovos srovei perjungti, o grandinės pertraukiklis suteikia išsamesnę trikčių pertraukimo galimybę. Kai naudojami saugikliai, jungiklio ir saugiklio derinys gali užtikrinti transformatoriaus ir tiektuvo apsaugą atitinkamame taikymo diapazone.

Dėl šios priežasties pirkėjai niekada neturėtų vertinti spintos tik pagal vardinę srovę. Visa apsaugos filosofija turi atitikti transformatorių, tiektuvą, kabelį ir prieš srovę / pasroviui skirtą apsaugos sistemą.

Kabelių ir jungčių skyriai

Kabelių skyriuje yra sąsaja tarp skirstomųjų įrenginių ir išorinio vidutinės įtampos tinklo. Priklausomai nuo konstrukcijos, jame gali būti kabelių galų, įžeminimo jungiklių, srovės transformatorių, įtampos transformatorių, apsaugos nuo viršįtampių komponentų ar kitų priedų.

Svarbus tinkamas kabelių suderinamumas. Prieš gaminant įrangą, reikia patvirtinti reikiamą kabelio dydį, galų tipą, izoliacijos lygį, fazių atstumą ir montavimo būdą.

Metalinis korpusas ir saugos dizainas

Metalinis korpusas atskiria energizuojamus komponentus nuo supančios aplinkos ir sukuria apibrėžtą mechaninę vidaus įrangos struktūrą. Tinkamas skirstymas į skyrius taip pat gali padėti apriboti vidinių gedimų pasekmes.

Dar viena svarbi savybė yra blokavimo mechanizmai. Mechaniniai arba elektriniai blokavimai gali padėti išvengti nesaugių veikimo sekų, pvz., uždaryti įžeminimo jungiklį, kol įjungta grandinė lieka prijungta.

Didesnės rizikos įrenginiuose vidaus lanko klasifikacija ir slėgio mažinimo priemonės turėtų būti laikomos bendros saugos projekto dalimi. Kai kurios komerciškai prieinamos RMU sistemos nustato vidinio lanko veikimą pagal apibrėžtas bandymo sąlygas, parodydamos, kodėl reikia patikrinti tikslią klasifikaciją, o ne daryti prielaidą.

4. Kaip veikia pagrindinė žiedinė sistema?

Pagrindinis veikimo principas yra paprastas. Keli skirstomieji taškai yra sujungti kilpiniu vidutinės įtampos tinklu. Kiekvienas žiedinis pagrindinis blokas valdo tam tikrą tinklo dalį ir gali užtikrinti ryšį su transformatoriumi arba pasroviui.

Įprasto veikimo metu tinklas gali veikti su apibrėžtu atviru tašku arba kita komunalinių paslaugų patvirtinta konfigūracija. Jei įvyksta kabelio gedimas, operatoriai arba automatinė apsaugos sistema gali nustatyti ir izoliuoti paveiktą sekciją. Tada sveikos tinklo dalys gali likti maitinamos iš turimo tiekimo kelio.

Toks išdėstymas nereiškia, kad kiekvienas žiedas automatiškai tiekia nepertraukiamą maitinimą. Faktinis tęstinumas priklauso nuo tinklo projektavimo, apsaugos koordinavimo, perjungimo procedūrų, automatizavimo, atleidimo ir komunalinių paslaugų veikimo reikalavimų.

Dėl šios priežasties bendros paskirstymo schemos kokybė yra tokia pat svarbi kaip ir pati skirstomoji įranga.

5. Kurie techniniai parametrai yra svarbiausi?

Pasirinkus įrangą tik pagal įtampą ir srovę, gali kilti rimtų projekto problemų. Išsamioje techninėje specifikacijoje turėtų būti atsižvelgta į elektrinius, mechaninius, aplinkos ir saugos parametrus.

IEC 62271-200 yra ypač aktualus, nes jame nustatomi reikalavimai kintamosios srovės metalu uždaromiems skirstomiesiems ir valdymo įrenginiams nurodytame įtampos diapazone. Kiti standartai gali būti taikomi atskiriems komponentams, įskaitant aukštos įtampos jungiklius, grandinės pertraukiklius, jungiklių ir saugiklių derinius, skyriklius ir įžeminimo jungiklius.

6. Pagrindiniai energijos paskirstymo projektų privalumai

Kompaktiškas pėdsakas

Žiedinis pagrindinis skirstomasis įrenginys sukurtas taip, kad būtų sujungtos kelios paskirstymo funkcijos santykinai kompaktiškame išdėstyme. Tai ypač naudinga miesto pastotėse, komerciniuose pastatuose, pramonės įmonėse ir infrastruktūros projektuose, kur brangus plotas.

Patobulintas veikimo lankstumas

Kelios perjungimo funkcijos leidžia operatoriams atskirti pasirinktus tiektuvus, transformatorius ar kabelių dalis pagal tinklo veikimo planą. Tai gali supaprastinti techninės priežiūros ir gedimų valdymo procedūras.

Patobulinta personalo apsauga

Metaliniai gaubtai, įžeminimo sistemos, blokai, skirstymas į skyrius ir atitinkamos lanko charakteristikų klasifikacijos gali sukurti kelis apsaugos sluoksnius. Tačiau šios savybės turi būti patikrintos pagal faktinius gaminio bandymo dokumentus.

Sumažintas paskirstymo sudėtingumas

Tinkamai sukonfigūruotas RMU gali integruoti tiektuvo perjungimą ir transformatoriaus apsaugą į standartizuotą paketą. Tai gali supaprastinti projektavimą, transportavimą, montavimą ir paleidimą, palyginti su kelių atskirų komponentų surinkimu.

Tinka moderniai infrastruktūrai

Ta pati pagrindinė architektūra gali palaikyti įprastą komunalinių paslaugų paskirstymą, taip pat pramoninį, komercinį, atsinaujinančios energijos, transporto ir kitus vidutinės įtampos įrenginius.

7. Kur jis dažniausiai naudojamas?

Kintamosios srovės metalu uždengtas žiedinis pagrindinis skirstomasis įrenginys yra tinkamas įvairioms vidutinės įtampos paskirstymo aplinkoms.

• Miesto elektros paskirstymas:Kompaktinės pastotės ir požeminiai kabelių tinklai.
• Pramoniniai įrenginiai:Gamyklos, perdirbimo įmonės, sandėliai ir gamybos vietos.
• Komerciniai pastatai:Prekybos centrai, biurų kompleksai, viešbučiai ir dideli komerciniai objektai.
• Viešoji infrastruktūra:Oro uostai, geležinkelio įrenginiai, ligoninės, tuneliai ir savivaldybių projektai.
• Atsinaujinanti energija:Saulės ir vėjo energijos surinkimo ir paskirstymo sistemos.
• Gyvenamųjų namų plėtra:Vidutinės įtampos paskirstymas didelėms bendruomenėms ir būsto projektams.
• Transformatorių pastotės:Įeinančio ir išeinančio tiektuvo valdymas ir transformatoriaus apsauga.

Komerciniai ir pramoniniai projektai dažnai teikia pirmenybę kompaktiškiems matmenims, patikimam perjungimui, nesudėtingai priežiūrai ir aiškiam apsaugos koordinavimui. Atsinaujinančios energijos projektuose papildomas dėmesys gali būti skiriamas nuotoliniam valdymui, atsparumui aplinkai, stebėjimui ir automatizavimui.

8. Ką pirkėjai turėtų patikrinti prieš užsakydami?

Vidutinės įtampos skirstomųjų įrenginių pirkimas yra techninis sprendimas, o ne tiesiog kainų palyginimas. Prieš pateikdami užsakymą, projekto inžinieriai ir pirkimų komandos turėtų parengti išsamų techninį tvarkaraštį.

1. Patvirtinkite sistemos įtampą.Patikrinkite nominalios ir maksimalios darbinės įtampos reikalavimus.
2. Apskaičiuokite apkrovos srovę.Nesirinkite vardinės srovės tik iš transformatoriaus vardinės lentelės, neatsižvelgdami į faktines veikimo sąlygas.
3. Nustatykite trumpojo jungimo lygį.Skirstomųjų įrenginių trumpalaikio ir didžiausio atsparumo rodikliai turi atitikti tinklo gedimo skaičiavimą.
4. Apibrėžkite apsaugos metodą.Nustatykite, ar projektui reikia apkrovos jungiklių, vakuuminių grandinės pertraukiklių, saugiklių ar jų derinio.
5. Patikrinkite kabelio reikalavimus.Turi būti patvirtintas kabelio tipas, galas, laidininko dydis ir turima montavimo vieta.
6. Peržiūrėkite blokavimo reikalavimus.Patikrinkite reikiamą veikimo seką ir saugos logiką.
7. Patvirtinkite aplinkos sąlygas.Atsižvelkite į temperatūrą, aukštį virš jūros lygio, drėgmę, taršos lygį, seismines sąlygas ir įrengimo aplinką.
8. Prašyti bandymo dokumentų.Prašykite taikomų tipo bandymų ataskaitų, įprastų bandymų įrašų, sertifikatų, brėžinių ir techninių duomenų lapų.
9. Patikrinkite prieigą prie priežiūros.Užtikrinkite, kad operatoriai galėtų saugiai apžiūrėti, naudoti, išbandyti ir prižiūrėti įrangą.
10. Įvertinkite būsimą plėtrą.Jei gali prireikti papildomų tiektuvų, prieš gamindami aptarkite moduliškumą ir laisvą pajėgumą.

Aiški techninė specifikacija projekto pradžioje gali žymiai sumažinti kainų nesusipratimų, perprojektavimo darbų, pristatymo vėlavimų ir paleidimo problemų.

9. Montavimo, eksploatavimo ir priežiūros svarstymai

Net ir gerai suprojektuoti skirstomieji įrenginiai reikalauja teisingo įrengimo ir veikimo. Montuojant reikia vadovautis gamintojo patvirtintais brėžiniais ir galiojančiomis elektros taisyklėmis. Kabelio galų kokybė yra ypač svarbi, nes netinkamas užbaigimas gali sukelti vietinį elektros įtampą, perkaitimą arba izoliacijos gedimą.

Prieš įjungdamos įtampą, projekto komandos turėtų patikrinti mechaninį veikimą, elektrinius blokavimus, įžeminimo tęstinumą, kabelių jungtis, apsaugos nustatymus, pagalbines grandines, indikacijų sistemas ir kitas susijusias funkcijas.

Įprastinė techninė priežiūra turėtų būti pagrįsta gamintojo instrukcijomis ir faktine darbo aplinka. Tikrinimo intervalus gali tekti koreguoti dėl labai užterštos vietos, didelės drėgmės, dažno perjungimo ar sudėtingų pramonės sąlygų.

Išmaniosioms paskirstymo sistemoms taip pat gali būti naudojamos papildomos stebėjimo ir nuotolinio valdymo funkcijos. Šios funkcijos gali pagerinti veiklos matomumą ir padėti greičiau reaguoti į neįprastas sąlygas, kai jos tinkamai integruotos su svetainės valdymo architektūra.

10. Oro ir dujų izoliacijos konfigūracijos

Žiediniai pagrindiniai skirstomieji įrenginiai gali būti suprojektuoti pagal skirtingas izoliacijos technologijas. Oru izoliuotose konfigūracijose oras naudojamas kaip pagrindinė izoliacinė terpė, o dujomis izoliuotose konstrukcijose svarbiausi komponentai yra uždaroje izoliacinėje aplinkoje. Kai kuriuose gaminių asortimentuose yra ir kietos izoliacijos sprendimų.

Geriausia konfigūracija priklauso nuo projekto aplinkos, o ne nuo universalios „geriausios“ technologijos. Pirkėjai turėtų įvertinti erdvę, techninės priežiūros filosofiją, aplinkosaugos reikalavimus, gyvavimo ciklo aplinkybes, vietinius reglamentus ir gamintojo turimus bandymų įrodymus.

11. Dažnai užduodami klausimai

Kas yra kintamosios srovės metalu uždengtas žiedinis pagrindinis skirstomasis įrenginys?

Tai vidutinės įtampos skirstomųjų įrenginių mazgas, uždarytas metaliniame korpuse ir visų pirma skirtas perjungimui, izoliavimui, apsaugai ir paskirstymui žiediniuose arba radialiniuose elektros tinkluose.

Koks įtampos diapazonas dažniausiai siejamas su žiediniais pagrindiniais skirstomaisiais įrenginiais?

Daugelis komercinių RMU gaminių yra skirti vidutinės įtampos tinklams, tokiems kaip 11 kV, 12 kV arba 24 kV sistemos, o kitos konfigūracijos gali apimti papildomas įtampos klases. Teisingas įvertinimas visada turi būti suderintas su projekto tinklu.

Ar žiedinis pagrindinis blokas apsaugo nuo elektros energijos tiekimo nutraukimo?

Jokia įranga negali pašalinti kiekvieno gedimo. Tačiau žiedinis išdėstymas gali pagerinti tiekimo tęstinumą, nes sugedusią sekciją galima izoliuoti, o sveikos sekcijos gali likti maitinamos per alternatyvų tiekimo kelią.

Kuo skiriasi apkrovos jungiklis ir grandinės pertraukiklis?

Apkrovos jungiklis visų pirma skirtas normaliai apkrovos srovei perjungti pagal nurodytą galią. Grandinės pertraukiklis skirtas nutraukti gedimų sroves ir atlikti įprastas perjungimo funkcijas pagal jo vardinį našumą. Apsaugos schema turėtų nustatyti, kuris įrenginys yra tinkamas.

Kodėl IEC 62271-200 svarbus?

IEC 62271-200 apibrėžia reikalavimus kintamos srovės metaliniu apvalkalu skirstomiesiems ir valdymo įrenginiams, kurių vardinė įtampa viršija 1 kV ir iki 52 kV imtinai. Tai yra svarbi nuoroda vertinant taikomos įrangos konstrukciją, bandymus ir veikimą.

Ar žiedinius pagrindinius skirstytuvus galima naudoti lauke?

Taip, lauko versijos gali būti suprojektuotos su atitinkama gaubto apsauga ir atsparumu aplinkai. Tačiau įrengiant lauke reikia konkrečiai atsižvelgti į drėgmę, temperatūrą, dulkes, koroziją, saulės poveikį ir vietos sąlygas.

Kokių dokumentų pirkėjas turėtų prašyti iš gamintojo?

Priklausomai nuo projekto, naudingoje dokumentacijoje gali būti techninių duomenų lapas, vienos eilutės schema, bendras išdėstymo brėžinys, elektros instaliacijos schema, tipo bandymo dokumentacija, įprastinių bandymų įrašai, montavimo vadovas, naudojimo vadovas ir taikomi sertifikatai.

Kaip galima pasirinkti tinkamą žiedinį pagrindinį skirstomąjį įrenginį?

Pradėkite nuo tinklo įtampos, nuolatinės srovės, gedimo lygio, apsaugos filosofijos, kabelio konfigūracijos, izoliacijos reikalavimų, aplinkos sąlygų, įrengimo vietos, saugos reikalavimų ir taikomų standartų. Tada šie parametrai turėtų būti suderinti su gamintojo patikrinta gaminio konfigūracija.

12. Išvada

Kintamosios srovės metalu uždengti žiediniai pagrindiniai skirstomieji įrenginiai vaidina svarbų vaidmenį šiuolaikiniame vidutinės įtampos paskirstyme, nes jie sujungia kompaktišką konstrukciją, valdomą perjungimą, gedimų izoliavimą, įžeminimą ir apsaugos funkcijas. Jo vertė ypač akivaizdi tinkluose, kur svarbus tiekimo tęstinumas, ribota įrengimo erdvė, eksploatavimo saugumas ir supaprastinta paskirstymo architektūra.

Inžinieriams ir pirkimų komandoms patikimiausias būdas yra pasirinkti įrangą pagal visą elektros sistemą, o ne sutelkti dėmesį į vieną specifikaciją, pvz., vardinę srovę ar spintelės dydį. Įtampos lygis, gedimo srovė, izoliacijos koordinavimas, apsaugos strategija, aplinkos sąlygos, vidinis lanko veikimas, kabelių išdėstymas, blokavimas, bandymai ir būsimas išplėtimas turėtų būti vertinami kartu.
