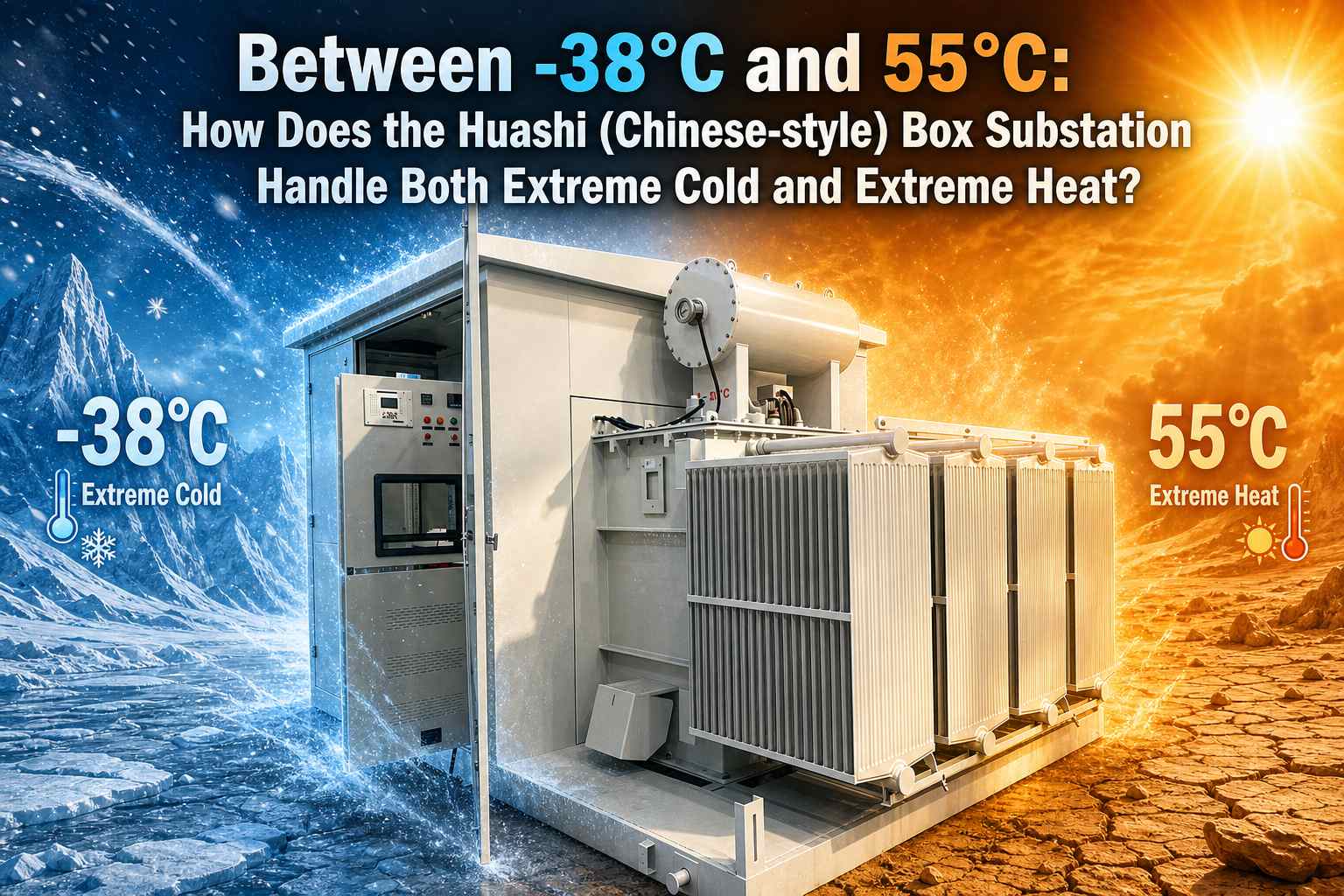

Nuo -38 °C iki 55 °C: kaip veikia „Huashi“ (kinų stiliaus) dėžės pastotė

Užjūrio naujų energetikos projektų vietose, tokiose kaip Centrinės Azijos gobi, Rusijos Tolimieji Rytai ir Afrikos dykumos, įranga ištisus metus susiduria su didžiuliais temperatūrų skirtumais: žiemos temperatūra nukrenta iki -38 °C, o vasarą paviršiaus temperatūra pakyla iki 55 °C. Esant tokioms sąlygoms, įprastinės dėžės pastotės yra labai linkusios į gedimus, įskaitant žemos temperatūros alyvos kietėjimą, jungiklių mechanizmo užstrigimą, aukštos temperatūros perkrovos išjungimą ir pagreitintą izoliacijos senėjimą, o tai tiesiogiai veikia nuolatinį fotovoltinių ir vėjo elektrinių energijos generavimą.Zhejiang Deyan Electric Co., Ltd.optimizavo ir atnaujino savo kiniško stiliaus dėžinę pastotę sudėtingoms darbo užsienyje sąlygoms, užtikrindamas stabilų ir nepertraukiamą veikimą plačiame temperatūrų diapazone nuo -38°C iki 55°C, suteikdamas patikimus surenkamus energijos paskirstymo sprendimus pasauliniams EPC rangovams ir naujiems energijos stočių klientams.

Kinų stiliaus dėžės pastotės skiriasi nuo tradicinių europietiško tipo dėžinių pastočių yra jos pagrindinė ypatybė: transformatoriaus korpusas sumontuotas išorėje, o šilumos kriauklės yra tiesiogiai veikiamos ore, o šilumai išsklaidyti naudojama natūrali ventiliacija. Tai suteikia jam iš prigimties puikų šilumos išsklaidymo potencialą, o tai yra pagrindinis privalumas prisitaikant prie aukštos temperatūros scenarijų. Remdamasi šiuo konstrukciniu pagrindu, „Deyan Electric“ sukūrė specializuotus pritaikytus dizainus, nukreiptus į du pagrindinius skausmo taškus – stiprų šaltį ir didelį karštį, vienu metu išspręsdama įrangos veikimo problemas, kylančias dėl didžiulių temperatūrų skirtumų.

Aukštos temperatūros 55°C Darbo sąlygos: geresnis šilumos išsklaidymo, nėra išjungimo aukštoje temperatūroje

Artimųjų Rytų ir Afrikos dykumų projektuose aplinkos temperatūra gali siekti net 55°C. Dėl saulės spinduliuotės kartu su transformatoriaus šilumos generavimu įprastos dėžės pastotės yra labai jautrios apsaugai nuo perkaitimo ir sumažinto veikimo. Kinų stiliaus Deyan pastotė turi išorėje montuojamą atviro tipo radiatoriaus konstrukciją, visiškai išnaudojant natūralią konvekcinę aušinimą ir sumažinant priklausomybę nuo pažeidžiamų komponentų, tokių kaip ventiliatoriai.

Korpuso korpuse naudojama UV spinduliams atspari fluorokarbonu padengta oro sąlygoms atspari plieninė plokštė, kuri atspari intensyviai saulės spinduliuotei ir sumažina vidinį šilumos kaupimąsi. Aukštos ir žemos įtampos skyriuose įrengta išmanioji temperatūros kontroliuojama išmetimo sistema, kuri automatiškai įjungia priverstinę ventiliaciją, kai temperatūra pasiekia nustatytą slenkstį, kartu su dulkių filtrų ekranais, kad subalansuotų šilumos išsklaidymo ir smėlio prevenciją. Visi vidiniai komponentai yra aukštos temperatūros pramoninės klasės dalys, o izoliacinės medžiagos turi didelę temperatūros kilimo ribą, kuri palaiko stabilią vardinę galią 55 °C temperatūroje ir neleidžia stotims išjungti dėl pastotės perkaitimo.

Ekstremalus šaltis -38°C Darbo sąlygos: žemos temperatūros antifrizas, užtikrinantis patikimą paleidimą

Kai aplinkos temperatūra nukrenta iki -38°C, įprastos transformatorių alyvos klampumas smarkiai pakyla ir gali net nusodinti vašką. Jungiklių sandarikliai tampa trapūs esant žemai temperatūrai, o valdymo spintelės kondensuojasi ir užšąla, todėl įranga negali užsidaryti.

Didelio šalčio projektams Deyan pasirenka žemos slydymosi temperatūros naftenų transformatorių alyvą, kuri palaiko gerą sklandumą žemoje temperatūroje. Boksinės pastotės aukštos ir žemos įtampos skyriuose yra integruotas išmanusis šildymas + antikondensacinis sausinimo modulis, kuris automatiškai įjungia šildymą, kai temperatūra nukrenta žemiau nustatytos vertės, palaikydamas valdymo ir apsaugos grandinių darbinę temperatūrą.

Korpuso sandarikliui naudojamos žemai temperatūrai atsparios silikoninės gumos sandarinimo juostelės, kad būtų išvengta sukietėjimo ir įtrūkimų žemoje temperatūroje, taip pat drėgmės, ledo ir sniego įsiskverbimo. Korpuso konstrukcijai buvo atliktas žemos temperatūros smūgio patikrinimas, nesukeliant trapios lūžimo pavojaus itin šaltoje aplinkoje, užtikrinant sklandų paleidimą esant -38°C ir pritaikytą vėjo energijos ir fotovoltinės energijos projektams Centrinėje Azijoje ir Sibire.

Kelių scenarijų pritaikymas, atitinkantis užsienio projektų standartus

Kinų stiliaus dėžėje Zhejiang Deyan Electric yra integruotas aukštos įtampos skyrius, žemos įtampos skyrius ir išorėje sumontuotas alyvos transformatorius. Jis pasižymi kompaktiška konstrukcija ir mažesniu plotu, palengvinančiu kėlimą vietoje ir greitą montavimą.

Jis palaiko pagrindinius 10 kV / 35 kV įtampos lygius ir gali būti pritaikytas užsienio projektams, įskaitant fotovoltinės energijos didinimą, vėjo energiją ir kasybos energijos paskirstymą. Jis gali būti pagamintas pagal IEC tarptautinius standartus ir turi CE, RoHS ir kitus susijusius sertifikatus, atitinkančius užsienio savininkų ir EPC rangovų atitikties reikalavimus.

Be plačios temperatūros konstrukcijos, korpusas yra IP54/IP55 apsaugos reitingų ir palaiko pritaikymą nuo smėlio audros ir druskos purškimo korozijos, prisitaikydamas prie sudėtingų atšiaurių aplinkos sąlygų, tokių kaip plokščiakalniai, smėlio audros ir pakrantės zonos. Visame bloke yra visapusiškas mechaninis blokavimas, viršįtampių ribotuvai, slėgio mažinimo ir dujų apsaugos konfigūracijos, kurias patogu valdyti ir prižiūrėti. Vieno bloko priežiūra neturi įtakos kitų įrenginių veikimui, todėl žymiai sumažėja stoties O&M sąnaudos.

 Išvada

Nuo –38°C itin šaltų sniegynų iki 55°C karštyje svilinančių dykumų – ekstremalūs temperatūrų skirtumai nebėra kliūtis naujiems užjūrio energetikos projektams. Kinijos stiliaus dėžės pastotė Zhejiang Deyan Electric, pasikliaudama savo unikaliu konstrukciniu dizainu ir plataus temperatūros diapazono pritaikymo technologija, užtikrina stabilų veikimą tiek aukštos, tiek žemos temperatūros aplinkoje, teikdama ekonomiškus surenkamųjų pastočių sprendimus pasauliniam elektros paskirstymui ir naujiems energijos projektams.

Jei ieškote kiniško tipo dėžinės pastotės, galinčios prisitaikyti prie ekstremalių klimato sąlygų, kviečiame susisiekti su Zhejiang Deyan Electric dėl projekto techninių sprendimų ir pasiūlymų.
