Aliejus arba sausas

Kokie yra esminiai skirtumai?

Pasirinkimo raktas slypi visiškai skirtinguose dviejų tipų transformatorių izoliacijos ir šilumos išsklaidymo metoduose.

Į alyvą panardintas transformatorius remiasi izoliacine alyva (mineraline alyva arba natūralia esterio alyva), kuri cirkuliuoja sandariame alyvos bake, kad šiluma būtų perduodama išoriniams radiatoriams. Ši konstrukcija užtikrina puikų aušinimo efektyvumą ir didelę perkrovos galią.

Sauso tipo transformatorius yra visiškai aušinamas oru ir naudoja kietas izoliacines medžiagas, tokias kaip epoksidinės dervos liejimas. Skysčio nebuvimas pašalina nuotėkio riziką, tačiau jo aušinimo efektyvumas yra santykinai mažesnis.

Išsamus našumo palyginimas

• Izoliacijos ir aušinimo terpė:Aliejuje panardintas tipas naudoja cirkuliuojančią mineralinę alyvą arba esterinę alyvą šilumai išsklaidyti; sausas tipas naudojamas kietoms izoliacinėms medžiagoms, tokioms kaip epoksidinė derva su oro aušinimu.
• Montavimo vieta:Tepaliniai transformatoriai tinka lauko pastotėms ir stulpiniam montavimui; sauso tipo transformatoriai idealiai tinka patalpų paskirstymo patalpoms, rūsiams ir apkrovos centrams.
• Priešgaisrinė sauga:Mineralinė alyva, skirta aliejuje panardintiems įrenginiams, yra degi, o natūrali esterio alyva pasižymi savaime gesinančia savybe; Sauso tipo transformatoriuose nėra degių skysčių, todėl nėra pavojaus gaisrui plisti.
• Priežiūros darbo krūvis:Tepaliniams transformatoriams reikia reguliariai tikrinti alyvos kokybę ir keisti tarpiklius; Sauso tipo transformatoriams reikia tik periodiškai pašalinti dulkes kasdieniam darbui su minimalia priežiūra.
• Nuostolių lygis:Esant tokiai pat galiai, alyviniai transformatoriai turi mažesnius tuščiosios eigos ir apkrovos nuostolius; sausojo tipo transformatoriai rodo santykinai didesnius nuostolius esant dideliam pajėgumui.
• Pėdsakas:Alyvos transformatoriai pasižymi kompaktiškesne struktūra, užtikrinančia tą patį pajėgumą; Sauso tipo transformatoriams paprastai reikia didesnės montavimo vietos.
• Bendra kaina:Alyvos transformatoriai turi mažesnę vieneto talpos kainą; Sauso tipo transformatorių vieneto talpos kaina yra didesnė.
• Rizika aplinkai:Alyvos transformatoriai kelia nutekėjimo ir užteršimo pavojų; sausojo tipo transformatoriai neteršia dirvožemio ir vandens šaltinių.
• Dizaino tarnavimo laikas:Alyvos transformatoriai: apytiksl. 20-30 metų; sauso tipo transformatoriai: virš 30 metų.
• Perkrovos pajėgumas:Alyvos transformatoriai gali pasigirti stipria trumpalaike perkrovos galia; sausojo tipo transformatoriai turi santykinai ribotą perkrovos galimybę.

Efektyvumo atotrūkis yra didesnis, nei galite tikėtis. Nepriklausomi tyrimai patvirtino reikšmingus efektyvumo skirtumus tarp dviejų kategorijų. Kaip pavyzdį paimkite 1000 kVA transformatorių, veikiantį 24 valandas per parą, 7 dienas per savaitę: 1% efektyvumo skirtumas kasmet reiškia tūkstančius JAV dolerių papildomų elektros energijos išlaidų. Bendras dviejų dešimtmečių atotrūkis gali būti didelis.

Sprendimų priėmimo sistema: kurią pasirinkti tam tikromis aplinkybėmis?

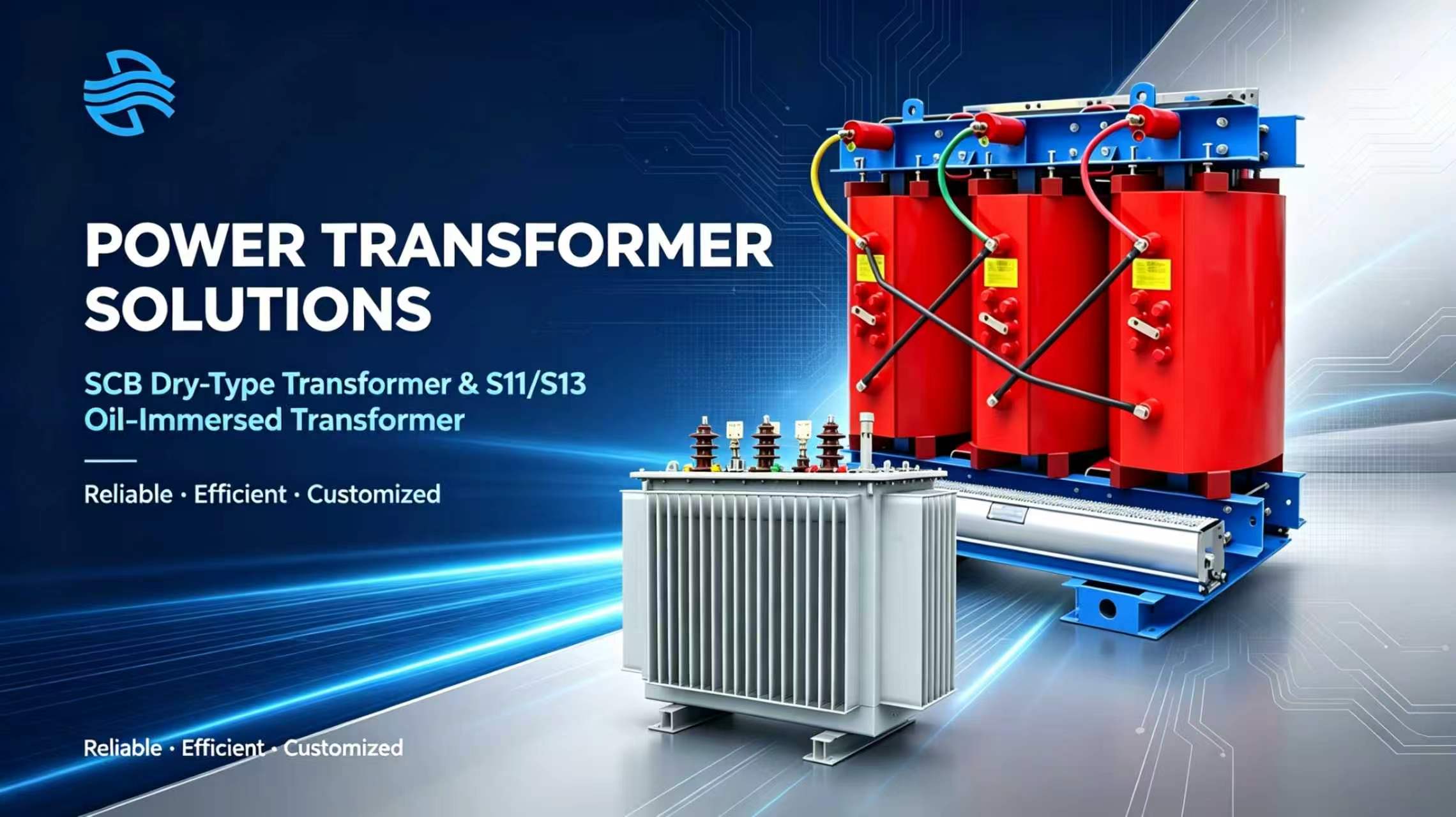

Tipiški alyvoje panardintų transformatorių scenarijai (S11 / S13 serija)

Įrengiamas lauke su santykinai kontroliuojamu gaisro pavojumi; Ribotas biudžetas, reikalaujantis mažesnės vieneto talpos sąnaudų ir mažesnių ilgalaikių veiklos nuostolių; Dideli apkrovos svyravimai, reikalaujantys perkrovos maržos; Apribota įrengimo erdvė; Projektai atokiuose regionuose (Afrikoje, Pietryčių Azijoje, Lotynų Amerikoje), kuriems reikalinga patvari lauko įranga ir pagrįsti priežiūros reikalavimai.

Tipiški sausojo tipo transformatorių (SCB serijos) scenarijai

Įrengimas patalpose (pastatuose, rūsiuose, duomenų centruose ir kitose tankiai apgyvendintose vietose); Priešgaisrinės saugos prioritetas; Griežti aplinkosaugos reikalavimai, reikalaujantys nulinio dirvožemio ir vandens užteršimo; Darbas didelės drėgmės sąlygomis; Pirmenybė teikiama minimalios priežiūros reikalaujančiam sprendimui, kai nereikia periodinių alyvos mėginių ėmimo tyrimų per visą gyvavimo ciklą.

Realaus pasaulio projektų atrankos atvejai

Aliejuje panardintas taikymo dėklas:EPC rangovai ir kalnakasybos projektai visoje Afrikoje ir Pietryčių Azijoje dažniausiai teikia pirmenybę alyvos transformatoriams dėl jų patvarumo aukštos temperatūros ir daug dulkių aplinkoje. Modeliai su C5-M jūrine antikorozine danga ir seisminiu sutvirtinimu tapo standartine pakrantės ir atokių įrenginių konfigūracija.

Sauso tipo taikymo dėklas:Duomenų centrams ir miesto infrastruktūros projektams SCB sausojo tipo transformatoriai yra privalomi montuojant patalpose. Vis dažniau juose montuojami optinio pluošto temperatūros jutikliai ir dalinio iškrovimo jutikliai, kad būtų galima stebėti temperatūrą realiuoju laiku ir atlikti nuspėjamą priežiūrą.

Kodėl verta rinktis Zhejiang Deyan Electric?

Zhejiang Deyan Electric Co., Ltd.yra Yueqing ekonominės plėtros zonoje, Džedziango provincijoje – pagrindinėje Kinijos elektros gamybos pramonės grupėje. Jo produktų asortimentas apima surenkamas pastotes, kompaktines pastotes, aukštos žemos įtampos skirstomuosius įrenginius ir pilnus elektros paskirstymo sprendimus.

Palaikomi tiesioginio gamyklos tiekimo ir savarankiško importo-eksporto kvalifikacijos, mūsų transformatoriai ir skirstomieji įrenginiai griežtai atitinka IEC 60076, ISO 9001 ir GB/T standartus. Galima pritaikyti pagal jūsų įtampos klasę, dažnį (50 Hz / 60 Hz) ir vietos darbo sąlygas.

Reikia pagalbos renkantis modelį?

Kiekvienas projektas turi savo unikalių savybių. Susisiekite su mūsų komanda ir informuokite mus apie savo svetainės sąlygas, įtampos reikalavimus ir biudžeto diapazoną. Padėsime išsirinkti tinkamą transformatoriaus tipą ir pateiksime visapusį sprendimą, pritaikytą jūsų poreikiams.
