Kurį žiedo pagrindinį įrenginį turėtumėte pasirinkti?

Žiedinis pagrindinis blokas (RMU) yra \(10\mathrm{kV}\) žiedinių paskirstymo tinklų pagrindinė skirstomoji įranga, tačiau pasirinkti tinkamą nėra paprasta. Atsakymas priklauso ne tik nuo paties gaminio, o nuo jūsų veikimo aplinkos, maitinimo schemos ir funkcinių poreikių. Šiame straipsnyje aprašomas atrankos sprendimas pagal izoliacijos formą, taikymo scenarijų ir elektrinius parametrus, kad galėtumėte pritaikyti tinkamą RMU savo projektui.

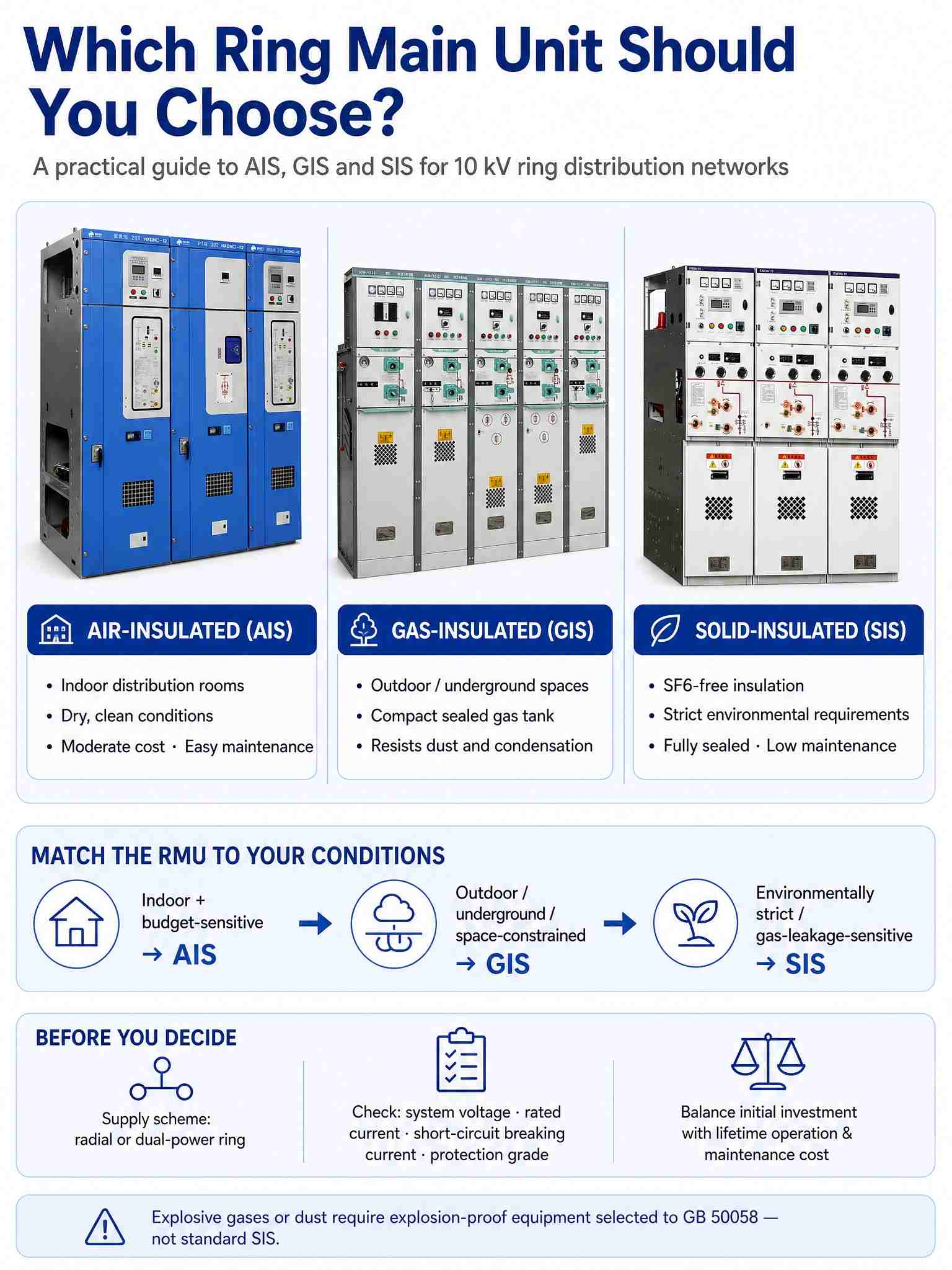

Pradėkite nuo izoliacijos formos – ji lemia pėdsaką, prisitaikymą prie aplinkos ir priežiūros naštą.

• Oru izoliuoti RMU (AIS) tinka patalpų paskirstymo patalpoms, kuriose yra sausos, švarios ir gerai prižiūrimos sąlygos. Jų kaina nedidelė, intuityvi struktūra ir lengva priežiūra, tačiau spintelės yra didesnės ir jautrios drėgmei bei dulkėms.
• Dujomis izoliuoti RMU (GIS) tinka lauko perjungimo stotims, požeminėms vamzdžių galerijoms, siauroms paskirstymo erdvėms ir fotovoltiniams projektams. Jų sandarus dujų bakas yra kompaktiškas, mažas plotas ir atsparus dulkėms bei kondensatui – už didesnę kainą.
• Tvirtai izoliuoti RMU (SIS) tinka projektams, kuriems taikomi griežti aplinkosaugos reikalavimai – be SF6, be dujų nuotėkio ar šiltnamio efekto pavojaus, taip pat scenarijai, jautrūs gaisrinei saugai ir dujų nuotėkiui. Pirminiai laidininkai yra integruoti į epoksidinę dervą be dujų užpildymo, todėl užtikrinamas visiškai sandarus, mažai priežiūros reikalaujantis dizainas, nors ir didesni apdorojimo reikalavimai.

Pastaba: vietose, kuriose yra sprogių dujų arba dulkių, turi būti naudojama sprogimui atspari elektros įranga, parinkta pagal GB 50058 (Sprogiose atmosferose esančių elektros instaliacijų projektavimo kodeksas), o ne standartinius kietos izoliacijos RMU.

Tada suderinkite scenarijų.

Paprastais žodžiais tariant: patalpų ir biudžetui jautrūs projektai \(\rightarrow\) AIS; lauko, požeminės ar erdvės ribotos aikštelės \(\rightarrow\) GIS; aplinkosaugos požiūriu griežti arba dujų nuotėkiui jautrūs projektai \(\rightarrow\) SIS (tikrai sprogioms atmosferoms reikalinga sprogimui atspari įranga pagal GB 50058). Naujose energijos dėžės tipo pastotėse ir išmaniuosiuose skirstomuosiuose tinkluose dujomis izoliuoti blokai su pirminės ir antrinės integracijos vis dažniau tampa pagrindiniu pasirinkimu, įgalinantys nuotolinį stebėjimą, automatinį gedimų aliarmą ir veikimą be priežiūros.

Patikrinkite maitinimo schemą ir elektrinius parametrus.

Be izoliacijos formos, patikrinkite, ar tinklui reikalingas paprastas radialinis arba dviejų maitinimo žiedų maitinimas, ir patikrinkite pagrindinius parametrus – sistemos įtampą, vardinę srovę, trumpojo jungimo srovę ir apsaugos laipsnį. Jie turi atitikti tinklo konfigūraciją ir apkrovos mastą; kitu atveju net ir tinkamo tipo izoliacija negali garantuoti saugaus veikimo.

Subalansuokite pirmąsias išlaidas ir viso naudojimo išlaidas.

Protingas pasirinkimas atsveria pradines investicijas ir ilgalaikes eksploatacijos ir priežiūros išlaidas. Pigesnis įrenginys, kuriam reikalinga dažna priežiūra arba kuris neatitinka aplinkos, gali kainuoti daug daugiau per visą eksploatavimo laiką. Derinkite RMU pagal savo sąlygas, o ne pagal kainą.
