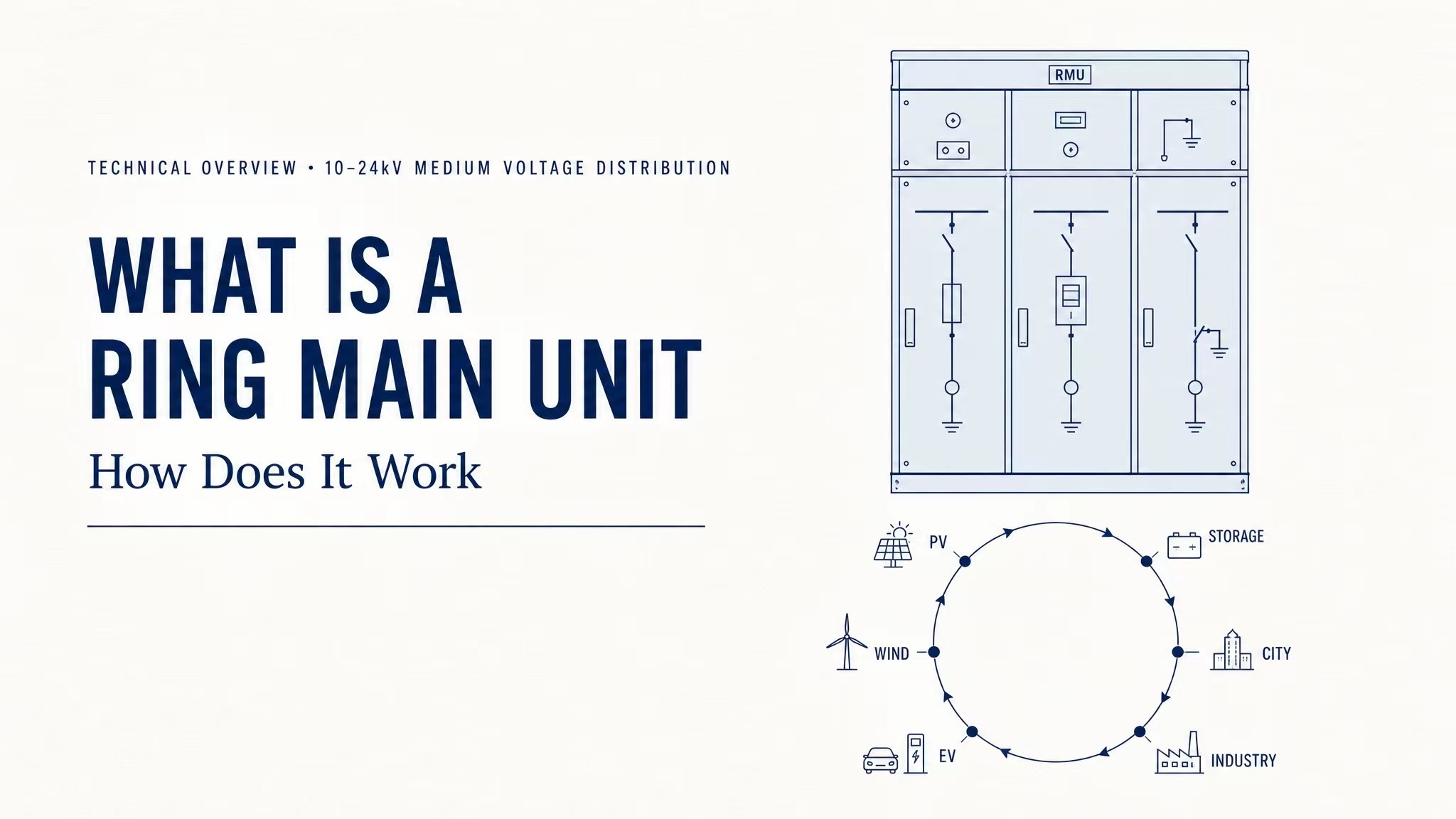

Kas yra žiedinis pagrindinis blokas ir kaip jis veikia

Renovuojant miesto kabelių vamzdynus, remiant elektros paskirstymą naujai energijai ir elektros energijos tiekimo projektus gyvenamosioms bendruomenėms ir pramonės parkams,Pagrindiniai žiedo blokai(RMU) yra pagrindiniai skirstomieji įrenginiai 10–24 kV vidutinės įtampos žiediniuose skirstomuosiuose tinkluose. Dėl kompaktiškos korpuso konstrukcijos, patikimų apkrovos jungiklių ir lankstaus žiedinio maitinimo režimo RMU tapo pagrindine lauko elektros paskirstymo, dėžės pastočių derinimo ir požeminio dujotiekio elektros paskirstymo įranga. Šiame dokumente pateikiamas išsamus įvadas, apimantis pagrindinius įrangos veikimo principus, penkis pagrindinius privalumus, taikomas vietas, įprastinę patikrą ir priežiūrą, taip pat naujų ekologiškų dujomis izoliuotų RMU pramonėje technines tendencijas, atitinkančias įprastus paieškos raktinius žodžius elektros sektoriuje.

I. Pagrindinis darbo principas

Žiedinis maitinimo šaltinis reiškia uždaros žiedinės maitinimo grandinės formavimą sujungiant kelis aukštos įtampos kabelius. Įrengti vidiniai komponentai, įskaitant apkrovos jungiklius, įžeminimo jungiklius ir saugiklius, RMU valdo kabelių linijų prijungimą ir atjungimą kilpoje.

Kai vienoje žiedinio tinklo dalyje įvyksta trumpasis jungimas arba kabelio pažeidimas, RMU gali greitai atjungti sugedusį segmentą. Garso grandinės vis tiek gali perduoti energiją dviem kryptimis, išvengiant elektros energijos tiekimo pertrūkių visame rajone ir žymiai pagerinant miesto skirstomųjų tinklų maitinimo stabilumą – tai yra pagrindinė jų funkcija, išskirianti ją nuo įprastų aukštos įtampos skirstomųjų spintų.

II. Penkios pagrindinės produkto savybės

1. Kompaktiškas spintelės dizainas, taupantis montavimo vietą
Su moduline integruota struktūra jo bendras tūris yra daug mažesnis nei įprastų aukštos įtampos skirstomųjų spintų. Jis gali būti tiesiogiai montuojamas kelių žaliosiose juostose, kabelių šuliniuose ir ankštose požeminėse elektros paskirstymo patalpose, todėl puikiai tinka mažai vietos lauko elektros paskirstymo taškams miestuose.

2. Kelios pasirenkamos izoliacinės terpės, pasižyminčios išskirtine sauga
Rinkoje siūlomi įvairūs gaminiai, įskaitant SF6 dujomis izoliuotus, sauso oro aplinką tausojančius dujomis, kietą izoliaciją ir oro izoliaciją gaminius. Visiškai sandarios spintelės konstrukcija yra atspari vandeniui ir dulkėms su IP67 apsaugos laipsniu, atspari erozijai nuo lietaus, smėlio, drėgmės ir pakrantės druskos rūko, skirta naudoti visą parą lauke.

3. Žiedinis maitinimo šaltinis su greitu gedimų izoliavimu
Jis palaiko dviejų galių žiedų perjungimą. Atsiradus gedimui vienoje šakoje, įrenginys akimirksniu užrakina ir izoliuoja gedimą, nenutraukdamas elektros tiekimo kitiems vartotojams, todėl jis yra būtinas atnaujinant ir renovuojant elektros tinklą senose miesto vietose.

4. Paprasta konstrukcija su ilgalaikiu techninės priežiūros nereikalaujančiu veikimu
Vidiniai dujomis izoliuotų RMU komponentai nėra oksiduojami aplinkos oru, todėl sumažėja kasdienės patikros darbo krūvis. Mechaniniai apkrovos jungikliai pasižymi dideliu patvarumu ir gali atlaikyti dažnas perjungimo operacijas.

5. Išmanaus atnaujinimo palaikymas per pirminę ir antrinę integraciją
Naujuose išmaniuosiuose RMU yra jutiklių gnybtai, leidžiantys nuotoliniu būdu stebėti temperatūrą, dujų slėgį ir linijos gedimų signalus. Suderinami su išmaniojo tinklo sistemomis, jie leidžia veikti be priežiūros ir automatiškai įspėti apie gedimus, suderindami su išmaniąja energijos paskirstymo transformacijos tendencija.

III. Pagrindiniai taikymo scenarijai

● Požeminio kabelio renovacija senuosiuose miesto rajonuoseir lauko elektros paskirstymo žiediniai tinklai prie savivaldybių kelių

● Aukštos įtampos elektros skirstymo įrenginiai gyvenamiesiems kvartalams, komerciniams kompleksamsir požeminiai garažai

● Įeinančios ir išeinančios skirstomosios spintosdėžutės tipo pastočių viduje

● 10kV į tinklą prijungtas elektros paskirstymasfotovoltinėms elektrinėms ir paskirstyto energijos kaupimo projektams

● Pagalbinės elektros energijos tiekimo sistemos pramoniniams parkams, pramoninėms zonoms, kasyklomsir greitkelių infrastruktūra

● Lauko žiediniai maitinimo taškai pajūrio gatvėse, miesteliuose ir kaimo vietovėse;antikorozinės spintos prisitaiko prie atšiaurių darbo sąlygų

IV. Standartiniai kasdienės priežiūros metodai

1. Reguliariai tikrinkite spintelės išorędėl įlenkimų, korozijos ar senėjimo/pažeistų sandarinimo juostelių ant spintelių durų; pataisykite suskilusius dažus, kad išvengtumėte rūdžių ir vandens patekimo.

2. Periodiškai tikrinkite dujų kameros slėgįdujomis izoliuotų modelių ir nedelsdami pašalinkite žemo slėgio nuotėkio pavojaus signalus.

3. Pakartotinai patikrinkite sklandų perjungimąapkrovos jungikliai ir įžeminimo jungikliai ir išvalykite spintelės viduje susikaupusias dulkes ir šiukšles.

4. Patikrinkite kabelių jungčių temperatūrąpašalinti paslėptus pavojus, tokius kaip atsilaisvinę ir perkaitę laidų gnybtai.

5. Reguliariai atlikite izoliacijos atsparumo įtampai bandymusir patikrinti, ar normaliai veikia pažangūs stebėjimo terminalai ir gedimų indikatoriai.

V. Pramonės plėtros tendencija

Dvigubo anglies dioksido politikos skatinami, ekologiški sauso oro izoliuoti RMU įgauna platų populiarumą. Jie pakeičia tradicinį šiltnamio efektą sukeliančių dujų sieros heksafluoridą švariu oru kaip izoliacine terpe, kad būtų užtikrintas geresnis aplinkosauginis veiksmingumas. Tuo tarpu pirminė ir antrinė integracija, miniatiūrizavimas ir intelektas tapo pagrindinėmis pramonės kryptimis, o RMU ir toliau teikia patikimą paramą miesto pažangių paskirstymo tinklų statybai.
