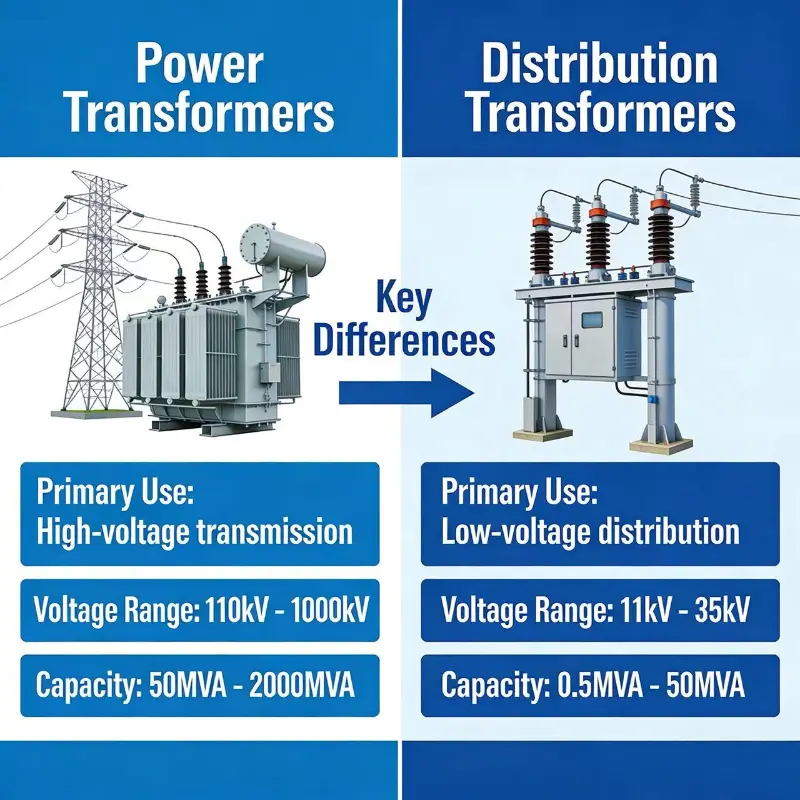

Kuo skiriasi galios transformatorius nuo paskirstymo transformatoriaus?

Galios transformatoriai jungiami daugiausia perdavimo tinkle, kur jie iš esmės naudojami aukštesnei įtampai, o skirstomieji transformatoriai naudojami paskirstymo gale, todėl jie visada susiduria su žemos įtampos lygiu.

Dabar einame prie skirtumų

1. Kadangi jie naudojami perdavimo tinkle, jie paprastai eksploatuojami esant > 33 KV, o skirstomieji transformatoriai paprastai prijungiami esant < 33 KV.

2. Dėl aukštesnės įtampos galios transformatorių izoliacijos lygis yra labai aukštas, o skirstomųjų – žemas.

3. Galios transformatoriuose apkrovos svyravimai yra mažesni, o paskirstymo transformatoriuose daugiau, nes jie yra tiesiogiai prijungti prie apkrovos.

4. Galios transformatoriaiyra suprojektuoti taip, kad galėtų atlaikyti Cu ir geležies nuostolius 24 valandas, todėl jų aušinimo mechanizmas yra labai stiprus, o paskirstymo transformatoriuose cu nuostoliai vyksta pagal apkrovos ciklą, o geležies nuostoliai visada yra.

5. Projektuojant galios transformatorius pasirūpinama, kad jo cu nuostoliai esant pilnai apkrovai būtų mažesni. Tuo tarpu skirstomuosiuose transformatoriuose geležies nuostoliai yra minimalūs.

6. Galios transformatorių reitingai yra aukštesni, todėl mes naudojame aukščiausios kokybės šerdį kaip CRGO plieninę šerdį, o paskirstymo transformatoriuose naudojamas amorfinis plienas.

7. Kadangi CRGO STEEL gali pernešti daugiau srauto svorio vienetui, todėl galios transformatorių savitasis svoris yra mažesnis nei paskirstymo transformatorių.

8. Galios transformatoriai sukurti taip, kad būtų pasiektas maksimalus efektyvumas esant pilnai apkrovai. Vadinasi pagal maksimalaus naudingumo sąlygą-.visos apkrovos variniai galios transformatorių nuostoliai = geležies nuostoliai.

· Nors skirstomuosiuose transformatoriuose mes manome, kad jis vidutiniškai apkraunamas iki 70 - 75 procentų vardinės galios, taigi jis sukurtas taip, kad būtų pasiektas maksimalus efektyvumas esant 70 - 75 procentams, taigi pagal maksimalaus efektyvumo formulę -

pilna apkrova vario nuostoliai = 2* geležies nuostoliai .

Formulė - didžiausiam transformatorių efektyvumui (x ^ 2 * cu nuostoliai = geležies nuostoliai ), kur x yra transformatoriaus apkrova.

1. Taigi galios transformatorių apkrova yra 100 %, taigi Cu nuostoliai = geležies nuostoliai.

2. Paskirstymo transformatorių apkrova yra 70 %, taigi 0,7 ^ 2 * Cu nuostoliai = geležies nuostoliai, taigi Cu nuostoliai = 2 * geležies nuostoliai.
