Kaip KYN28-12 skirstomieji įrenginiai priima, paskirsto, valdo, apsaugo ir stebi energiją

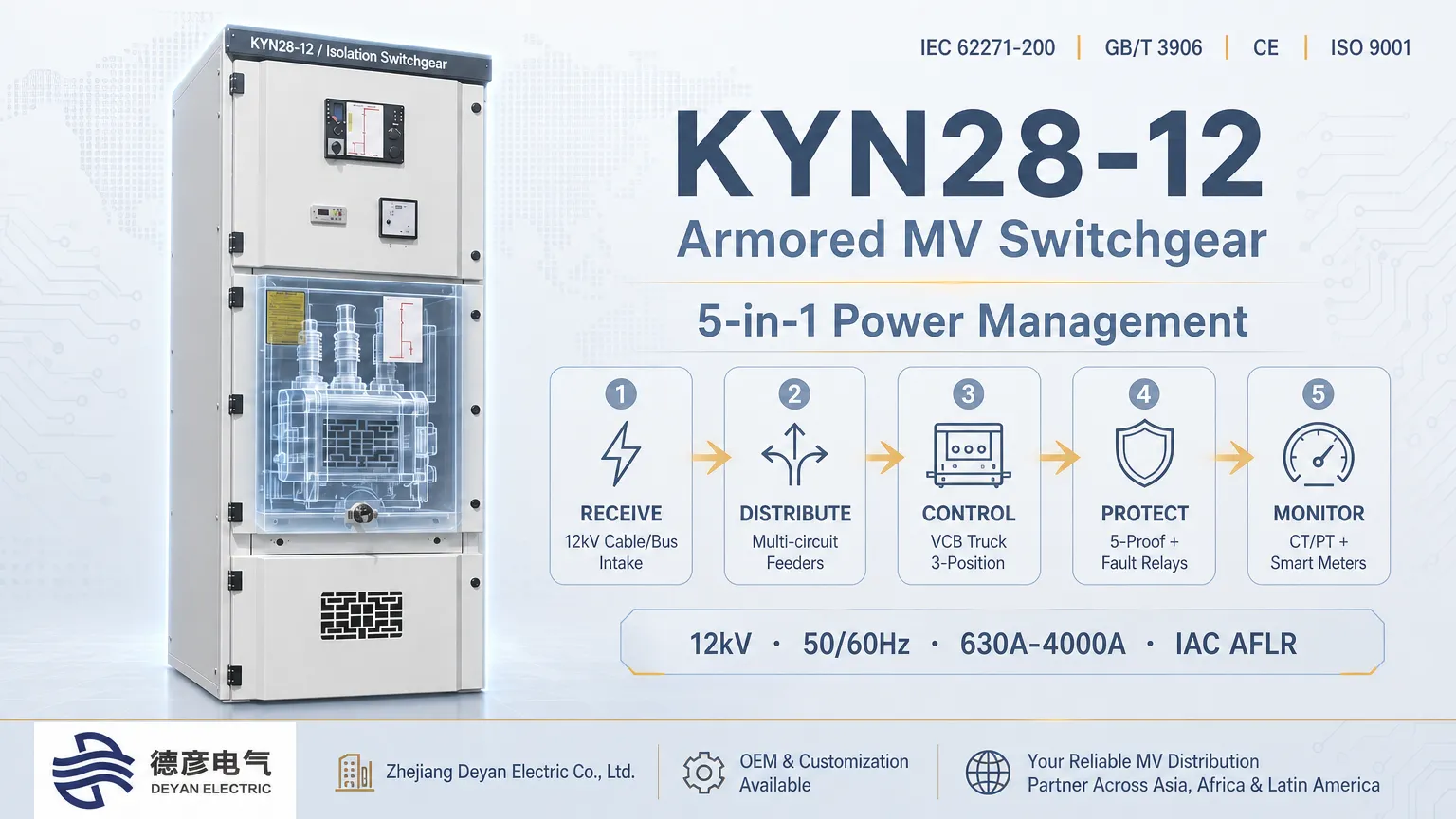

KYN28-12 metalu dengtas ištraukiamas kintamosios srovės metalinis skirstomasis įrenginys (vidutinės įtampos spinta) yra pagrindinė komplektacija, skirta 12 kV elektros energijos paskirstymui patalpose. Pagaminta pagal IEC 62271-200 ir GB/T 3906, plačiai taikoma pastotėse, pramoninės kasybos projektuose, fotovoltinėse elektrinėse, miestų elektros tinklų atnaujinimo ir užsienio infrastruktūros srityse. Taigi kaip KYN28-12 skirstomieji įrenginiai priima, paskirsto elektros energiją ir užtikrina grandinės valdymą, apsaugą ir stebėjimą?

Ši skirstomoji įranga gauna aukštos įtampos energiją per įeinančius maitinimo blokus, paskirsto energiją per šynų sistemas, valdo grandines vakuuminiais automatiniais sunkvežimiais, įdiegia apsaugą nuo gedimų naudojant mikroprocesorines reles ir atlieka veikimo stebėjimą naudojant CT, PT ir antrinius prietaisus. Integruojant šias penkias pagrindines funkcijas, jis yra svarbus 10–12 kV energijos paskirstymo sistemų centras.Zhejiang Deyan Electric Co., Ltd.yra Leqing, Venžou, Džedziangas. Ji specializuojasi MTTP, aukštos ir žemos įtampos platinimo įrangos komplekto gamyboje ir eksporte. Jis gali pateikti standartizuotus ir pritaikytus KYN28-12 skirstomųjų įrenginių kompleksinius sprendimus su produktais, tinkančiais projekto sąlygoms keliose užjūrio šalyse Azijoje, Afrikoje, Lotynų Amerikoje, Vidurio Rytuose ir kituose regionuose.

1. Maitinimo priėmimas: aukštos įtampos maitinimo įvadas

Energijos priėmimą daugiausia užbaigia įėjimo tiekimo spinta. 12 kV aukštos įtampos galia iš priešsrovinių pastočių arba transformatorių kabeliais arba magistralės kanalais tiekiama į tiekimo spintos kabelių skyrių, tada prijungiama prie pagrindinių šynų šynų skyriuje.

Naudojant metalinėmis pertvaromis suskirstytą konstrukciją, šynų skyrius, grandinės pertraukiklio skyrius, kabelių skyrius ir antrinių prietaisų skyrius yra atskirti metalinėmis užtvaromis. Tai sumažina lanko gedimo riziką ir užtikrina saugų ir stabilų aukštos įtampos maitinimo įtampą. KYN28-12 skirstomieji įrenginiai, pagaminti Zhejiang Deyan Electric, yra suderinami su 50 Hz/60 Hz elektros tinklais ir palaiko įvairias vardinės srovės specifikacijas. Galima pritaikyti didelio aukščio, aukštos temperatūros ir dulkėtoms aplinkoms, kad atitiktų tinklo veikimo sąlygas Pietryčių Azijoje, Afrikoje, Lotynų Amerikoje ir kitose užjūrio šalyse.

2. Energijos paskirstymas: energijos tiekimas į kelias apkrovos grandines

Kai maitinimas pasiekia pagrindines šynas, galia paskirstoma per išeinančio maitinimo spintas, magistralės ir movos spintas ir PT matavimo spintas. Pagrindinės šynos nukreipia elektros energiją į atskiras išeinančias grandines pasrovinėms apkrovoms, tokioms kaip paskirstymo transformatoriai, aukštos įtampos varikliai, prie fotovoltinio tinklo prijungti įrenginiai ir kasybos įranga.

Palaikomos vienos šynos ir atskirtos vienos šynos konfigūracijos. Galima pridėti papildomų išeinančių tiekimo spintų, kad būtų padidintas pramonės parkų, kasyklų ir naujų energijos šaltinių pajėgumas, leidžiantis racionaliai paskirstyti energiją ir pagerinti energijos tiekimo patikimumą. „Zhejiang Deyan Electric“ gali užbaigti pilno komplekto spintelių projektavimo, surinkimo ir visos apimties gamyklos bandymus pagal klientų vienos eilutės diagramas, kad sumažintų spaudimą, kurį reikia paleisti vietoje užsienio projektams.

3. Grandinės valdymas: grandinės perjungimas per grandinės pertraukiklį

Vakuuminis grandinės pertraukiklis yra pagrindinis KYN28-12 valdymo komponentas. Jis turi tris pozicijas:

• Tarnybinė padėtis: Pirminė grandinė uždaryta normaliam maitinimo šaltiniui;
• Bandymo padėtis: pirminė grandinė izoliuota, o antrinės valdymo grandinės lieka įjungtos derinimui be aukštos įtampos;
• Pašalinta padėtis: Sunkvežimis visiškai ištrauktas, kad būtų galima atlikti visišką galvaninę izoliaciją, kad būtų lengviau atlikti techninę priežiūrą ir pakeisti.

Galimas tiek vietinis rankinis valdymas, tiek nuotolinis elektrinis uždarymas / išjungimas, kad būtų galima perjungti grandinę ir perkelti apkrovą. Visiška mechaninė „penkių profilaktikos“ blokavimo sistema apsaugo nuo netinkamo veikimo, pvz., sunkvežimio įkišimo / ištraukimo esant apkrovai arba durų atidarymo įtampinguose skyriuose, pašalindama saugos pavojus dėl operatoriaus klaidos. „Deyan Electric“ prieš pristatant gamyklą atlieka visą mechaninių blokavimo elementų patikrą, kad užtikrintų saugų ir patikimą veikimą vietoje.

4. Grandinės apsauga: kelių lygių gedimų mažinimas, skirtas gedimo grandinės izoliavimui

Mechaniniai blokatoriai ir pažangios valdymo sistemos derinamos su vakuuminiais grandinės pertraukikliais, kad pašalintų įprastas paskirstymo klaidas, įskaitant trumpąjį jungimą, perkrovą, įžeminimą ir nenormalią įtampą:

• Momentinė apsauga nuo trumpojo jungimo: suveikia per milisekundes įvykus trumpajam jungimui, siekiant izoliuoti sugedusias grandines ir sulaikyti gedimo plitimą;
• Apsauga nuo perkrovos: uždelstas išjungimas esant nuolatinei perkrovai, kad būtų išvengta perkaitimo pažeistų kabelių ir įrangos;
• Apsauga nuo įžeminimo: aptinka vienfazius įžeminimo gedimus ir įjungia išjungimą arba pavojaus signalus dėl nuotėkio rizikos;
• Apsauga nuo viršįtampio / žemos įtampos: Stebi šynų įtampą per PT ir atjungia maitinimą, kai įtampa viršija slenksčius, tinka užjūrio tinklams su dideliais įtampos svyravimais.

Suskirstyta metalu dengta konstrukcija apriboja vidinius lankus viename skyriuje, neleidžiant vieno taško gedimams išplisti į visą šyną ir palaikyti sveikų grandinių maitinimą. Pagrindinės vidaus ir tarptautinės apsaugos relės gali būti sukonfigūruotos taip, kad atitiktų skirtingų šalių technines specifikacijas.

5. Grandinės stebėjimas: duomenų gavimas realiuoju laiku, siekiant išmanaus veikimo ir priežiūros

Grandinės stebėjimą bendradarbiauja srovės transformatoriai (CT), įtampos transformatoriai (PT), išmanieji skaitikliai, įtampos indikatoriai ir apsaugos blokai. CT surenka grandinės srovę, o PT įgyja šynų įtampą. Veikimo duomenys perduodami antriniams prietaisams ir apsaugos įtaisams. Operatoriai gali nuskaityti realaus laiko parametrus, įskaitant įtampą, srovę, galią ir grandinės pertraukiklio būseną; sistema registruoja gedimų įvykius ir išveda pavojaus signalus. Tiesioginės linijos indikatoriai aiškiai vaizdžiai įspėja apie aukštos įtampos skyrius. Tam tikros konfigūracijos palaiko SCADA ryšį, skirtą nuotolinei prieigai prie duomenų ir būsenos stebėjimui, sumažinant O&M darbo krūvį užsienyje vykdant projektus. „Deyan Electric“ gali pateikti visas antrines schemas ir laidų brėžinius kaip patvirtinamuosius dokumentus, kad palengvintų statybos koordinavimą užsienio EPC inžinieriams.

6. Privalumai užsienio prekybos projektams

• Aplinkos prisitaikymas: Standartinis darbinės temperatūros diapazonas: -15 ℃ ~ +40 ℃; sumažintas pritaikytas dizainas dideliame aukštyje, aukštoje temperatūroje, drėgnoje ir dulkėtoje aplinkoje.
• Atitiktis ir sertifikavimas: Pagaminta pagal IEC 62271 tarptautinius standartus. Projektų priėmimui ir muitinės formalumams galima gauti CE, ISO 9001 ir kitus sertifikatus.
• Modulinė konstrukcija: Spintelė surinkta iš cinkuoto aliuminio plieno lakštų, apdorotų CNC. Paprastas montavimas; moduliniai sunkvežimiai palengvina atsarginių dalių keitimą ir sumažina priežiūros išlaidas.
• Vieno langelio paslauga: Apimtis apima sprendimų projektavimą, gamybą, gamyklinius bandymus, tinkamas pakuotes ir techninių dokumentų pristatymą. Palaikomas OEM / ODM tinkinimas. Apsaugos klasė, grandinės konfigūracija ir 50 Hz / 60 Hz dažnis gali būti pritaikyti pagal poreikį.

Santrauka

KYN28-12 skirstomieji įrenginiai elektros energiją gauna per įeinančius tiekimo įrenginius ir paskirsto energiją per šynų sistemas. Vakuuminiai automatiniai sunkvežimiai atlieka grandinės valdymą; mikroprocesorinės apsaugos relės realizuoja gedimų apsaugą; CT, PT ir antriniai intelektualūs komponentai leidžia stebėti grandinę. Šių penkių funkcijų derinimas garantuoja saugų ir patikimą 12 kV maitinimo paskirstymo sistemų veikimą. Kaip originalios įrangos gamintojas,Zhejiang Deyan Electric Co., Ltd.gali teikti užsienio EPC ir inžinerijos rangovams visas pritaikytas ir tiekti KYN28-12 skirstomųjų įrenginių paslaugas, tarnauja kaip patikimas partneris vykdant vidutinės įtampos paskirstymo projektus užsienyje.
