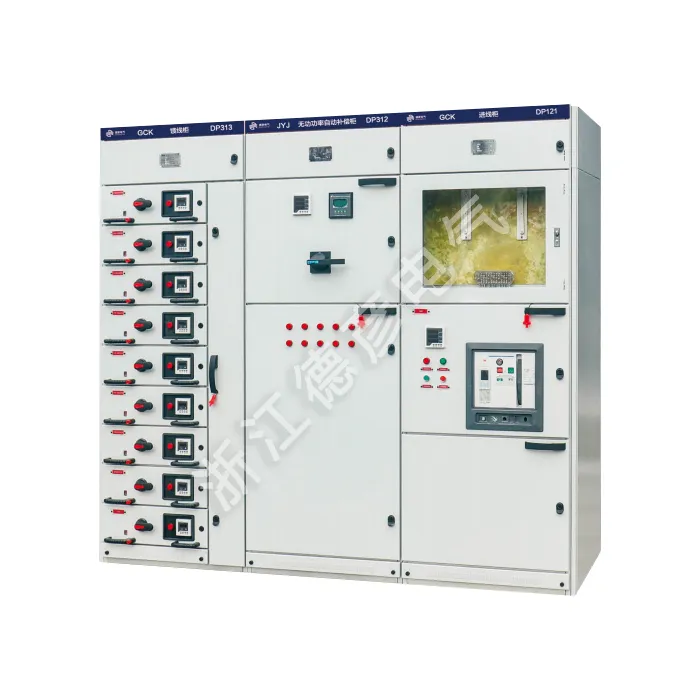

Ištraukiamas jungiklių spintos kontūras ištraukiant

„Deyan Electric“ yra profesionalus tiekėjas, turintis didelę pramoninių elektros prietaisų gamybos patirtį. Ištraukiama skirstomoji spinta Outline yra ištraukiama moduline konstrukcija, kurios vardinė darbinė įtampa yra iki 660 V. Jo padalinta struktūra užtikrina saugų veikimą, o standartizuoti funkciniai blokai suteikia lanksčią konfigūraciją energijos paskirstymui ir variklio valdymo programoms.

Siųsti užklausą

Prekės aprašymas

Ištraukiama skirstomoji spinta Outline plačiai naudojama elektrinėse, metalurgijos valcavimo staklynuose, naftos chemijos gamyklose, lengvosios pramonės ir tekstilės gamyklose, uostuose ir prieplaukose, viešbučiuose ir svečių namuose ir kt., Kaip paskirstymo sistema kintamos srovės trifazėms keturių arba penkių laidų sistemoms, kurių įtampa yra 380 V arba 660 V dažnis 500 Az, 500 A dH dažnis. ar mažiau, maitinimo tiekimui ir centralizuotam variklių valdymui.

Ištraukiama skirstomoji spinta „Outline by Extract“ buvo atlikta išsamiais tipo bandymais ir gavo CCC sertifikatą. Tai aukštos kokybės surinkta žemos įtampos skirstomoji spinta, atitinkanti šiuos standartus:

Nacionalinis standartas GB7251.1-2005 „Žemos įtampos skirstomųjų įrenginių korpusai“ ir tarptautinis standartas IEC60439.1-1992 „Žemos įtampos skirstomieji įrenginiai ir valdymo įranga“.

Produkto parametras ( specifikacija )

Kategorija	Specifikacija
Pagrindiniai parametrai
Nominali darbinė įtampa	400V / 660V
Nominali izoliacijos įtampa	690V
Vardinis dažnis	50 Hz
Elektrinės charakteristikos
Pagrindinės šynos vardinė srovė	≤5000A
Didžiausia atsparumo srovė	176 kA (mažiausiai 0,1 s)
Trumpalaikis atsparumas srovei	100 kA (mažiausiai 1 sek.)
Apsaugos laipsnis
Aptvaras	IP30 (standartinis)
Vidiniai skyriai	IP40 (funkciniams vienetams)
Mechaninės savybės
Mechaninis gyvenimas	Ištraukimo mechanizmas: ≥1000 operacijų
	Grandinės pertraukiklis: ≥10 000 operacijų
Standartų laikymasis	IEC 61439-1/2, GB 7251.1
Aplinkos sąlygos
Aplinkos temperatūra	-5°C iki +40°C
Santykinė drėgmė	≤95 % (nekondensuojantis)
Aukštis virš jūros lygio	≤2000m
Pagrindiniai komponentai
Grandinės pertraukikliai	Suderinamas su standartiniais korpusiniais grandinės pertraukikliais
Apsaugos įtaisai	Palaiko įvairias skaitmenines reles ir stebėjimo įrenginius
Ypatingos savybės
Blokavimo sistema	Mechaniniai ir elektriniai blokatoriai saugiam darbui
Bendravimas	Pasirenkama ryšio sąsaja („Modbus“, „Profibus“)

Produkto ypatybės ir taikymas

Pažangus modulinis ištraukiamas dizainas

Visapusiška saugos apsaugos sistema

Didelio našumo elektros parametrai

Tvirtas struktūrinis vientisumas

Lanksti konfigūravimo galimybė

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Direct kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis

Extractable Switch Cabinet Outline By Extraction
