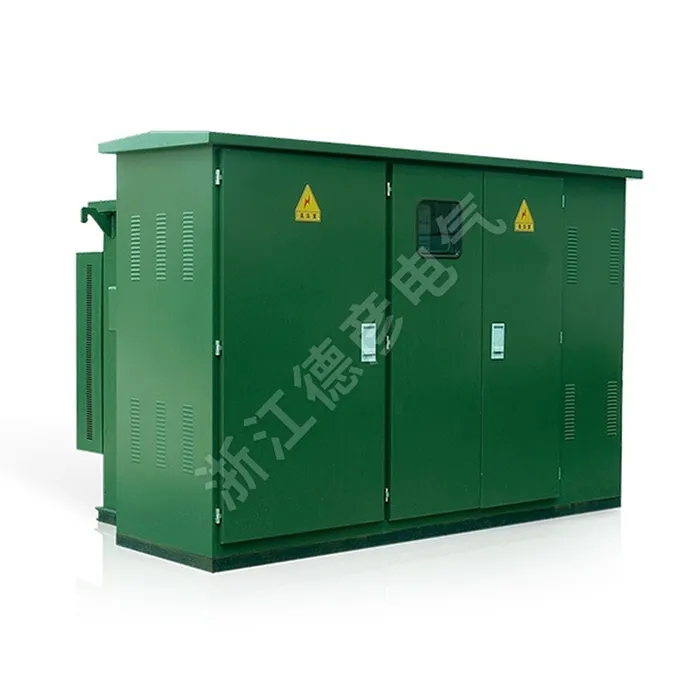

Amerikietiško tipo surenkama dėžės tipo pastotė

„Deyan Electric“ yra profesionalus tiekėjas, turintis didelę pramoninių elektros prietaisų gamybos patirtį. Amerikietiško tipo surenkama dėžutės tipo pastotė yra kompaktiškas, pilnai integruotas sprendimas 10kV-35kV elektros paskirstymui. Jame yra klasikinio estetinio dizaino atsparus klastojimui, oro sąlygoms atsparus plieninis korpusas. Šis „plug-and-play“ įrenginys sujungia aukštos įtampos žiedinį pagrindinį bloką, mažų nuostolių transformatorių ir žemos įtampos skirstomuosius įrenginius į vieną tvirtą sistemą. Jis užtikrina patikimą veikimą, lengvą montavimą ir idealiai tinka viešosioms erdvėms, gyvenamiesiems rajonams ir pramoniniams tikslams.

Siųsti užklausą

Prekės aprašymas

Amerikietiško tipo surenkamoje dėžutės tipo pastotėje įdiegta pažangi tarptautinė technologija, pritaikyta vidaus sąlygoms. Amerikietiško tipo surenkama dėžės tipo pastotė pasižymi kompaktišku dizainu, lengvu montavimu ir priežiūra, mažu triukšmu, mažais nuostoliais, apsauga nuo vagystės, stipria perkrovos galia ir visapusiškomis apsaugos priemonėmis. Tinka naujiems gyvenamiesiems rajonams, žaliosioms juostoms, parkams, stotims, viešbučiams, statybvietėms, oro uostams ir pan.

Produkto parametras ( specifikacija )

Serijos numeris	Vardas	Vienetas	Techninės specifikacijos
1	Nominali įtampa	kv	10/0,4 (aukštas slėgis / žemas slėgis)
2	Maksimali darbinė įtampa	kv	12 (aukštos įtampos pusė)
3	Vardinis dažnis	Hz	50
4	Nominali talpa	KVA	50-1600
5	1 minutės maitinimo dažnio atsparumo įtampa	KV	35
6	Žaibo impulso įtampa	KV	75
7	Aušinimo būdas		Aliejuje panardintas savaiminis aušinimas
8	Aukštos įtampos atsarginio saugiklio pertraukimo srovė	kA	50
9	Įdėjimo saugiklio pertraukimo srovė	KA	2.5
10	Aplinkos temperatūra	℃	-35-+40
11	Leidžiamas ritės temperatūros kilimas	k	65
12	Neapkrovos įtampos reguliavimas		±5 % arba ±2 × 2,5 %
13	Triukšmo lygis	dB	50
14	Apsaugos įvertinimas		IP43

Transformatoriaus techninių specifikacijų lentelė

Su nauja S9 serijos transformatoriaus šerdimi, kuri pasižymi mažais nuostoliais, puikia perkrovos galia ir dideliu atsparumu trumpajam jungimui. Visos tvirtinimo detalės yra apdorotos apsaugos nuo atsipalaidavimo priemonėmis, todėl šerdies kėlimo nereikia. Taip pat yra geresnių S10 serijų ir S11 serijų transformatorių.

Talpa kVA	Įtampa kV		Ryšio grupės žymėjimas	Srovė be apkrovos %			Srovė be apkrovos %			Varža įtampa %	S9	S10	S11
Talpa kVA	Aukštas slėgis	Žemas slėgis	Ryšio grupės žymėjimas	S9	S10	S11	S9	S9	S11	Varža įtampa %	S9	S10	S11
50	10±5 % arba ±2×2,5 %	0.4	Dyn11 arba Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Produkto ypatybės ir taikymas

Integruotas ir kompaktiškas dizainas

Į alyvą panardinto transformatoriaus šerdis

Aukšta sauga ir atsparumas pažeidimams

Iš anksto patikrintas dėl patikimumo

Lankstus montavimas ir įžeminimas

Taikymo svetainės

◇ Kompaktiškos antrinės pastotės

◇ Mažos pramonės ir kasybos įmonės

◇ Vėjo jėgainės

◇ Viešbučiai, prekybos centrai, biurų pastatai, prekybos centrai ir kt.

◇ C- Apkrovos jungiklio blokas

◇ D-Direct kabelio prijungimo blokas

◇ De- Tiesioginio kabelio prijungimo blokas su įžeminimo jungikliu

◇ F- Apkrovos jungiklio ir saugiklio derinys

◇ V- Vakuuminis grandinės pertraukiklis
