Kokie yra žiedinių pagrindinių blokų pritaikymai ir pranašumai elektros energijos sistemose?

Šiuolaikinėse energetikos sistemose energijos tiekimo patikimumas ir saugumas išlieka pagrindiniais prioritetais. Spartėjant urbanizacijai, o elektros tinklo struktūroms tampant vis sudėtingesnėms, tradicinė elektros paskirstymo įranga pamažu atskleidė lankstumo, priežiūros efektyvumo ir protingo valdymo apribojimus. Kaip rūšismodulinė elektros paskirstymo įranga, žiedinis pagrindinis blokas (RMU), išsiskiriantis savo unikalia struktūra ir funkcionalumu, palaipsniui tapo gyvybiškai svarbiu šiuolaikinių elektros energijos sistemų komponentu.

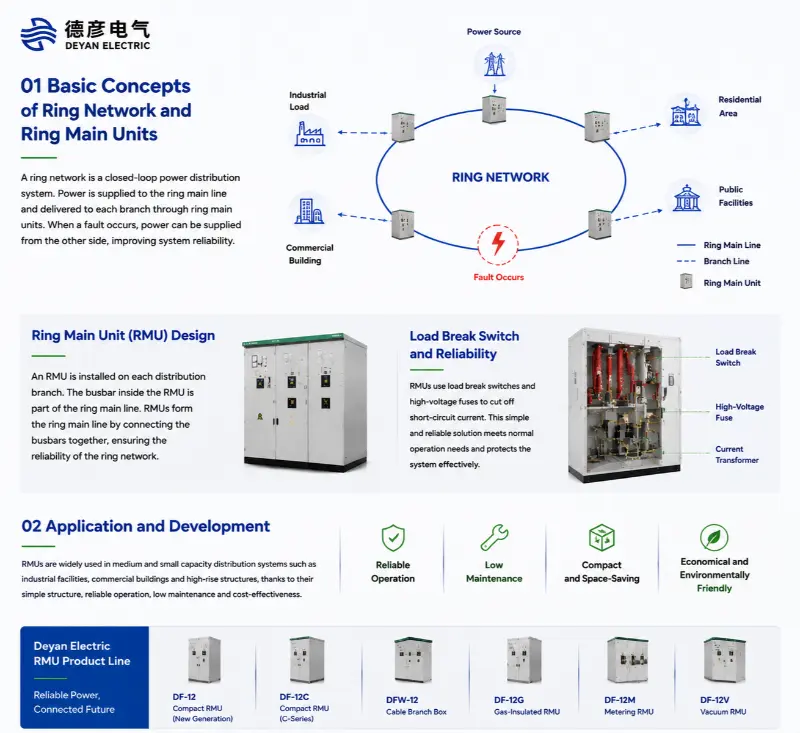

Pagrindinės žiedo pagrindinių mazgų sąvokos ir veikimo principai

RMU yra aukštos įtampos skirstomieji įrenginiai, naudojami elektros paskirstymo sistemose, paprastai susidedantys iš kelių funkcinių vienetų, tokių kaip apkrovos jungikliai, grandinės pertraukikliai ir skyrikliai. Jo pagrindinė dizaino filosofija apima kelių paskirstymo mazgų sujungimą žiediniu tinklu, kad būtų sudaryta uždara kilpa. Kai konkrečiame mazge įvyksta gedimas, RMU gali greitai izoliuoti paveiktą zoną ir atkurti energijos tiekimą alternatyviais būdais, taip žymiai sumažindamas gedimo mastą.

Palyginti su tradicinėmis paskirstymo spintomis, pagrindinis RMU pranašumas yra jo moduliškumas ir lankstumas. Pavyzdžiui, radialinėje maitinimo sistemoje dėl pagrindinės tiekimo linijos gedimo visiems tolesniems naudotojams visiškai nutrūktų elektros tiekimas; Ir atvirkščiai, RMU dėl savo žiedo topologijos leidžia greitai perjungti maitinimo šaltinius gedimo atveju, taip padidindamas sistemos perteklinį perteklių. „Deyan Electric“ DY-HW serijos RMU yra modulinės konstrukcijos, kai kiekvienas įrenginys yra prižiūrimas nepriklausomai, užtikrinant stabilaus ir patikimo maitinimo tiekimą net didelės apkrovos sąlygomis.

Tipiniai žiedo pagrindinių įrenginių taikymo scenarijai

RMU turi platų pritaikymo spektrą ir gali veiksmingai patenkinti įvairius energijos paskirstymo reikalavimus:

1. Miesto skirstomieji tinklai

Miesto aplinkoje elektros apkrovos yra didelės, o energijos tiekimo tęstinumo poreikis yra ypač didelis. RMU gali būti lanksčiai dislokuoti tokiose vietose kaip gyvenamieji kompleksai ir komerciniai rajonai; Naudodami žiedinio tinklo struktūrą, kad palengvintų kelių takų energijos tiekimą, jie užtikrina, kad elektros energijos tiekimas būtų palaikomas alternatyviomis linijomis, net jei įvyktų gedimas konkrečioje maitinimo linijoje.

2. Pramonės parkai

Pramoninei veiklai reikalingas itin aukštas energijos stabilumo lygis, nes elektros energijos tiekimo nutraukimas gali sukelti didelių ekonominių nuostolių. Dėl greito RMU trikčių izoliavimo galimybės sumažinamos prastovos, o dėl kompaktiškos konstrukcijos jie puikiai tinka gamykloje, kur erdvė dažnai yra ribota. Deyan Electric DFW-12 modelis RMU ypač tinka pramoniniams parkams, leidžiant greitai sujungti transformatorius ir paskirstymo tiekimo linijas, kad būtų užtikrintas nuolatinis ir nenutrūkstamas elektros tiekimas gamybos įrenginiams. 3. Naujų energijos šaltinių integravimas

Plačiai pritaikius paskirstytus naujus energijos šaltinius, tokius kaip fotovoltinės ir vėjo energijos sistemos, elektros tinklams kyla vis griežtesni prisitaikymo reikalavimai. Ring Main Units (RMU) palengvina patogų paskirstytų energijos šaltinių integravimą; naudojant išmanųjį valdymą, jie leidžia racionaliai paskirstyti srovės srautą ir taip padidinti tinklo gebėjimą įsisavinti naują energiją. DY-HW serija palaiko intelektualų stebėjimą ir nuotolinį valdymą, suteikdama tvirtą palaikymą naujų energijos šaltinių integravimui.

Pagrindiniai žiedo pagrindinių blokų pranašumai:

Palyginti su tradicine energijos paskirstymo įranga, RMU turi šiuos reikšmingus pranašumus:

1. Didelis maitinimo patikimumas: žiedinė topologija užtikrina, kad maitinimas būtų nenutrūkstamas alternatyviais būdais net ir vieno taško gedimo atveju, taip smarkiai sumažinant elektros energijos tiekimo nutraukimo riziką.

2. Patogi priežiūra: modulinė konstrukcija leidžia atlikti nepriklausomą atskirų įrenginių priežiūrą, nereikalaujant visiško sistemos išjungimo, taip sumažinant eksploatavimo ir priežiūros (O&M) išlaidas.

3. Kompaktiškas plotas: RMU pasižymi kompaktiška struktūra, kuri užima mažiau vietos nei tradicinės perjungimo stotys, todėl jos idealiai tinka miesto teritorijoms arba pramoninėms vietoms, kur erdvė yra ribota.

4. Aukštas intelekto lygis: aprūpinti išmaniosiomis stebėjimo sistemomis, RMU gali rinkti realaus laiko duomenis apie srovės ir įtampos lygius, todėl nuotolinio valdymo galimybės leidžia greitai lokalizuoti ir pašalinti gedimus.

Palyginimas su kitomis energijos paskirstymo technologijomis:

• Tradiciniai skirstomieji įrenginiai: tinka radialinio maitinimo šaltinio konfigūracijoms, tačiau siūlo ribotą lankstumą; RMU, atvirkščiai, padidina patikimumą dėl savo žiedo topologijos.

• Dėžutės tipo pastotės: labai integruotos sistemos, kurioms paprastai trūksta žiedinio tinklo funkcionalumo; RMU yra gerai pritaikyti kaip tarpiniai mazgai užmegzti kelių kelių jungtis.

• Automatizuotos paskirstymo sistemos: RMU galima sklandžiai integruoti su išmaniosiomis sistemomis, kad būtų galima stebėti nuotolinį stebėjimą ir gedimų savaiminio išgydymo galimybes, taip žymiai pagerinant atsako greitį.

Ateities plėtros tendencijos:

Spartėjant išmaniųjų tinklų plėtrai, RMU technologija toliau tobulėja ir atnaujinama:

• Patobulintas intelektas: daiktų interneto technologijų panaudojimas, kad būtų galima tiksliai stebėti ir numatyti priežiūros galimybes.

• Platesnis suderinamumas: prisitaikymas prie įvairesnių įtampos lygių ir įvairių paskirstytų naujų energijos šaltinių integravimo palengvinimas.

• Mažesnės gyvavimo ciklo sąnaudos: nors pradinės investicijos sąnaudos gali būti šiek tiek didesnės, ilgalaikis O&M taupymas suteikia didesnę bendrą ekonominę naudą.

Išvada:Dėl didelio patikimumo, lankstumo ir išmaniųjų savybių žiediniai pagrindiniai įrenginiai tapo nepakeičiamu šiuolaikinių maitinimo sistemų komponentu. Nesvarbu, ar jie naudojami miesto tinkluose, pramoniniuose parkuose ar naujuose energijos gamybos įrenginiuose, RMU efektyviai pagerina energijos tiekimo kokybę ir sumažina elektros energijos tiekimo nutraukimo sukeliamus nuostolius. „Deyan Electric“ gaminių serija, įskaitant DY-HW ir DFW-12, užtikrina tvirtą energijos sistemų palaikymą dėl savo stabilumo, patikimumo, protingo efektyvumo ir modulinės konstrukcijos pranašumų, taip skatinant nuolatinę šiuolaikinės energijos paskirstymo technologijos evoliuciją siekiant didesnio intelekto ir efektyvumo.
